第 2 部 功能详细编 第 8 章 手动控制
8-3
点击“显示构成图”，可返回到初始画面（构成图）。

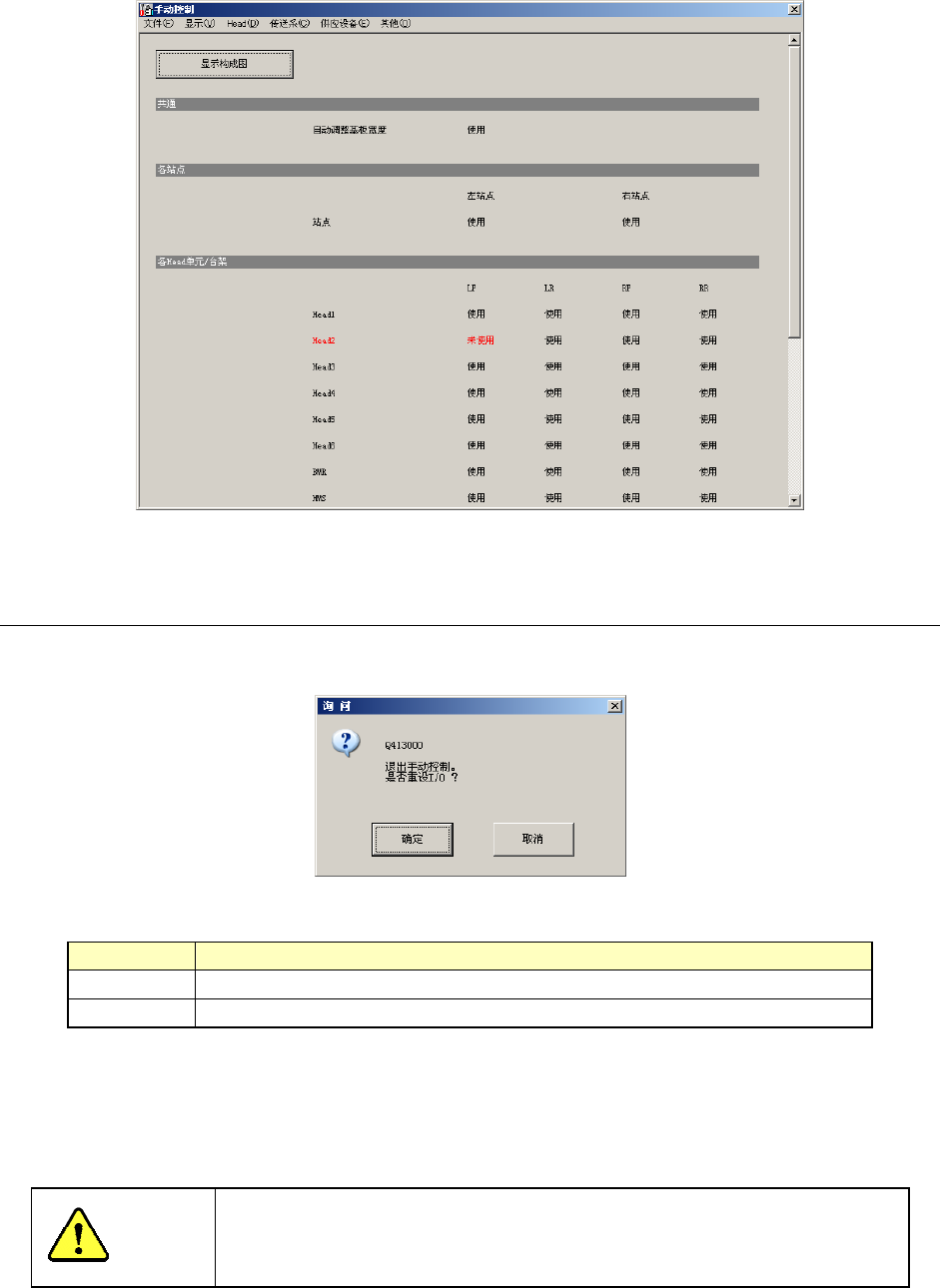

图 8-2-1-3 设备使用状况画面
8-2-2 退出手动控制
依次点击菜单栏中的“文件”-“退出”，或按下画面右上方的关闭按钮“［×］”，或按下工具栏中
的退出按钮，可退出手动控制。
图 8-2-2-1 安全方向设置的询问画面
按钮选择 处理
确定 执行各 I/O 的安全方向的设置，退出手动控制。
取消 返回手动控制画面。
“确定”：执行I/O安全方向设置后退出。例如，贴片头带有吸嘴时，将吸嘴放回ATC后，再
退出手动控制画面。
“取消”：返回手动控制画面。
选择“确定”后，轴会移动并开始执行各 I/O 的安全方向设置。
在选择“确定”前，请务必确认装置内部无人作业。此外，为了避免人身
伤害，在运行过程中，切勿将手放入装置内部，也不要将脸和头靠近装置。
警告
第 2 部 功能详细编 第 8 章 手动控制
8-4
8-3 贴片头
8-3-1 贴片头控制
点击下拉菜单中的“Head(D)”-“Head 控制(H)”，或选择命令按钮中的“Head 控制”后，可显示
“Head 控制”画面。选择设备按钮，可切换为控制送料器台架。

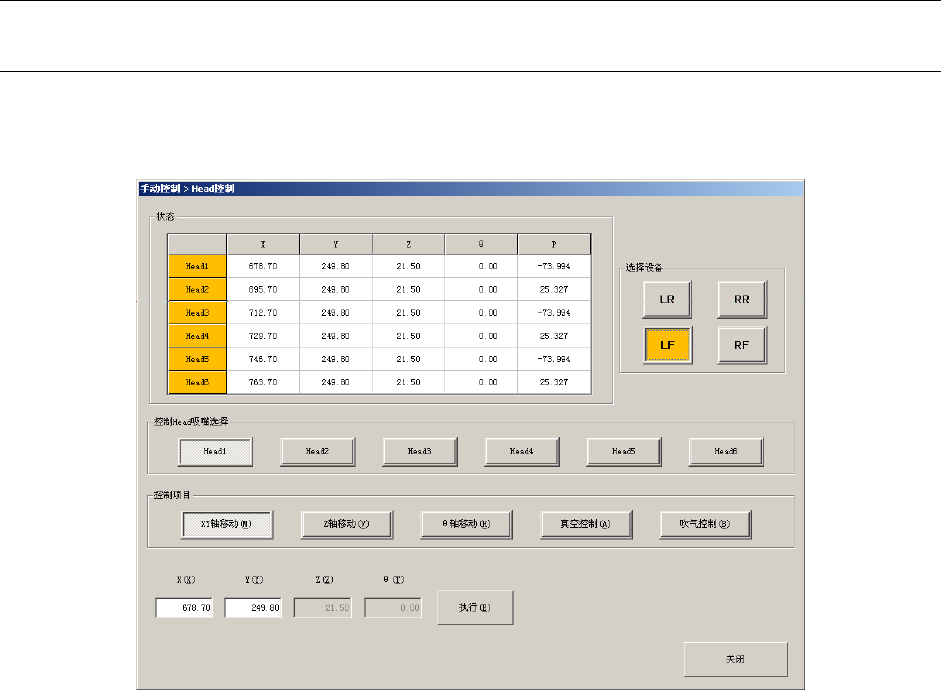

图 8-3-1-1 贴片头控制画面
(1) 控制 Head 吸嘴选择
用单选按钮选择控制对象 Head。
对机器设置的“使用单元”中的设置不会产生影响。
（不使用的单元也可以选择）
第 2 部 功能详细编 第 8 章 手动控制
8-5
(2) 控制项目
用单选按钮选择控制项目。真空和吹气不能同时处于 ON 的状态。
1)XY 轴移动
选中控制项目中的“XY 轴移动”，输入移动目的位置坐标，选择“执行(E)”按钮，XY 轴会
按被选中的控制单元标准移动。
完成移动后，画面上显示最新坐标。
2)Z 轴移动
选中控制项目中的“Z 轴移动”，输入移动目的位置的坐标，选择“执行(E)”按钮，或按下
“F3”键，可移动被选中的 Head。
完成移动后，画面上显示最新坐标。
3)
θ
轴移动
选中控制项目中的“
θ
轴移动”，输入移动目的位置的坐标，选择“执行(E)”按钮，或按下
“F3”键，可移动被选中的 Head。
完成移动后，画面上显示最新坐标。
4)真空控制
控制被选择的 Head 的真空 ON、OFF 状态。
选中控制项目中的“真空控制”，选择“ON(O)”按钮、“OFF(F)”按钮，“ON/OFF(/)”按钮，
或按下“F3”键、“F4”键、“F5”键控制。
结束控制后，显示最新的压力状态。
5)吹气控制
控制被选择的 Head 的吹气 ON／OFF 状态。
选中控制项目中的“吹气控制”，选择“ON(O)”按钮、“OFF(F)”按钮，“ON/OFF(/)”按钮，
或按下“F3”键、“F4”键、“F5”键控制。
结束控制后，显示最新的压力状态。
(3) 状态显示
结束控制后显示 XY，Z，
θ
，压力值。压力值连续显示。
选择不同的控制 Head 吸嘴，画面的显示内容也有所不同。
