第 2 部 功能详细编 第 8 章 手动控制
8-5
(2) 控制项目
用单选按钮选择控制项目。真空和吹气不能同时处于 ON 的状态。
1)XY 轴移动
选中控制项目中的“XY 轴移动”，输入移动目的位置坐标，选择“执行(E)”按钮，XY 轴会
按被选中的控制单元标准移动。
完成移动后，画面上显示最新坐标。
2)Z 轴移动
选中控制项目中的“Z 轴移动”，输入移动目的位置的坐标，选择“执行(E)”按钮，或按下
“F3”键，可移动被选中的 Head。
完成移动后，画面上显示最新坐标。
3)
θ
轴移动
选中控制项目中的“
θ
轴移动”，输入移动目的位置的坐标，选择“执行(E)”按钮，或按下
“F3”键，可移动被选中的 Head。
完成移动后，画面上显示最新坐标。
4)真空控制
控制被选择的 Head 的真空 ON、OFF 状态。
选中控制项目中的“真空控制”，选择“ON(O)”按钮、“OFF(F)”按钮，“ON/OFF(/)”按钮，
或按下“F3”键、“F4”键、“F5”键控制。
结束控制后，显示最新的压力状态。
5)吹气控制
控制被选择的 Head 的吹气 ON／OFF 状态。
选中控制项目中的“吹气控制”，选择“ON(O)”按钮、“OFF(F)”按钮，“ON/OFF(/)”按钮，
或按下“F3”键、“F4”键、“F5”键控制。
结束控制后，显示最新的压力状态。
(3) 状态显示
结束控制后显示 XY，Z，
θ
，压力值。压力值连续显示。
选择不同的控制 Head 吸嘴，画面的显示内容也有所不同。
第 2 部 功能详细编 第 8 章 手动控制
8-6
8-3-2 贴片头设备控制
点击下拉菜单的“Head(D)”-“Head 设备控制(D)”，或点击命令按钮中的“Head 设备控制”，可
显示“Head 设备控制”画面。
用“选择设备”按钮，可切换控制送料器台架。

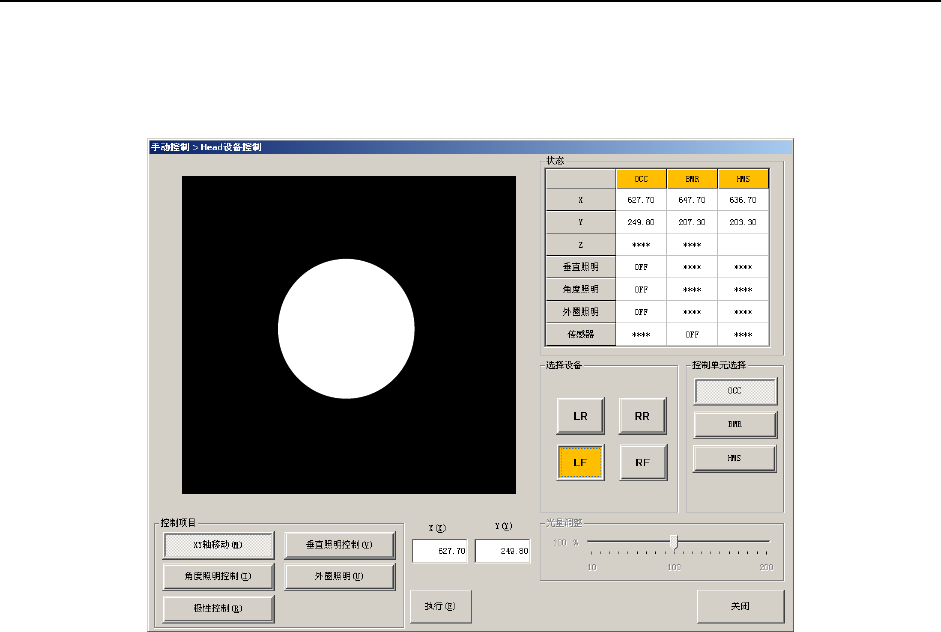

图 8-3-2-1 Head 设备控制画面
(1) 状态
1)OCC
在结束控制后，画面显示 XY 轴坐标，照明(垂直照明，角度照明，外圈照明)状态 ON 或 OFF。
2)BMR
在结束控制后，画面显示 XY 轴坐标，传感器 ON／OFF 状态。
3)HMS
在结束控制后，画面显示 XY 轴坐标和 Z 轴坐标。
第 2 部 功能详细编 第 8 章 手动控制
8-7
(2) 控制单元选择
通过单选按钮选择控制对象单元。
不能选择 MS 参数的“选项单元”中未勾选（未安装）的单元。对机器设置的“使用单元”中的
设置不会产生影响。（不使用的单元也可以选择）
(3) 控制项目
通过单选按钮选择控制项目。
选择不同的控制 Head 吸嘴，按钮的显示也会有所不同。
结束移动后，更新为最新状态。
1)OCC
a) XY 轴移动
与控制 Head 的 XY 轴的移动相同。
b)垂直照明控制
控制 OCC 的垂直照明 ON／OFF 状态。
・ 拖动滑块调节光量。
图 8-3-2-2 光量调整
按方向键、“Page Up”键、或“Page Down”键，可移动滑块。
当照明状态处于 ON 时，无法调节光量。
・ 选中控制项目中的“垂直照明控制”后，选择“ON(O)”按钮、“OFF(F)”按钮、
“ON/OFF(/)”按钮，或“F3”键、“F4”键、“F5”键进行控制。
・ 结束控制后，画面显示最新的照明的状态。
c) 角度照明控制
控制 OCC 角度照明 ON／ OFF 状态。与(b) 垂直照明控制的设置相同。
d)外圈照明控制（可选）
控制 OCC 外圈照明 ON／OFF 状态。与(b) 垂直照明控制的设置相同。
e) 极性控制
控制 OCC 极性的正／反。
选中控制项目中的“极性控制”后，选择“正(P)”按钮、“反(N)”按钮、“正/反(S)”按
钮，或“F3”键、“F4”键、“F5”键进行控制。
