第 2 部 功能详细编 第 8 章 手动控制 8-8 2)BMR 图 8-3-2-3 BMR 控制项目 a)XY 轴移动 与 Head 控制的 XY 轴的移动相同。 b) 传感器控制 控制 BMR 传感器 ON、OFF 状态。 选中控制项目中的 “传感器控制 ” 后 ， 选 择 “ ON(O) ”按 钮 、 “ OFF(F) ”按 钮 、 “ ON/OFF(/) ” 按钮，或“ F3 ”键、 “ F4 ”键、 “ F5 ”键控制。 3)…
第 2 部 功能详细编 第 8 章 手动控制
8-7
(2) 控制单元选择
通过单选按钮选择控制对象单元。
不能选择 MS 参数的“选项单元”中未勾选（未安装）的单元。对机器设置的“使用单元”中的
设置不会产生影响。（不使用的单元也可以选择）
(3) 控制项目
通过单选按钮选择控制项目。
选择不同的控制 Head 吸嘴，按钮的显示也会有所不同。
结束移动后，更新为最新状态。
1)OCC
a) XY 轴移动
与控制 Head 的 XY 轴的移动相同。
b)垂直照明控制
控制 OCC 的垂直照明 ON／OFF 状态。
・ 拖动滑块调节光量。

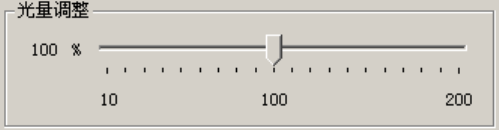

图 8-3-2-2 光量调整
按方向键、“Page Up”键、或“Page Down”键，可移动滑块。
当照明状态处于 ON 时，无法调节光量。
・ 选中控制项目中的“垂直照明控制”后，选择“ON(O)”按钮、“OFF(F)”按钮、
“ON/OFF(/)”按钮，或“F3”键、“F4”键、“F5”键进行控制。
・ 结束控制后，画面显示最新的照明的状态。
c) 角度照明控制
控制 OCC 角度照明 ON／ OFF 状态。与(b) 垂直照明控制的设置相同。
d)外圈照明控制（可选）
控制 OCC 外圈照明 ON／OFF 状态。与(b) 垂直照明控制的设置相同。
e) 极性控制
控制 OCC 极性的正／反。
选中控制项目中的“极性控制”后，选择“正(P)”按钮、“反(N)”按钮、“正/反(S)”按
钮，或“F3”键、“F4”键、“F5”键进行控制。
第 2 部 功能详细编 第 8 章 手动控制
8-8
2)BMR

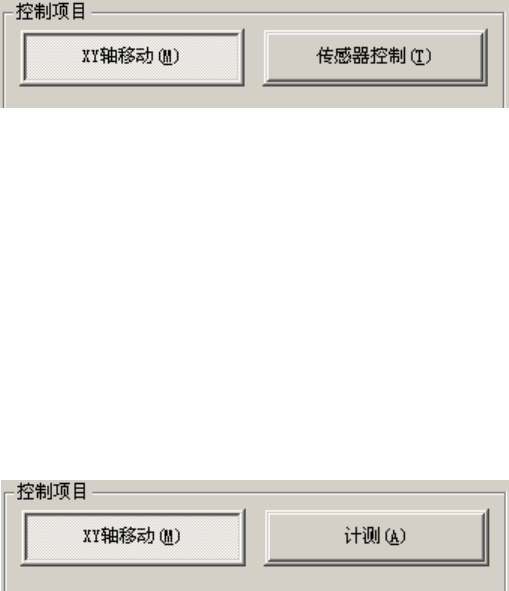

图 8-3-2-3 BMR 控制项目
a)XY 轴移动
与 Head 控制的 XY 轴的移动相同。
b)传感器控制
控制 BMR 传感器 ON、OFF 状态。
选中控制项目中的“传感器控制”后，选择“ON(O)”按 钮 、“OFF(F)”按 钮 、“ON/OFF(/)”
按钮，或“F3”键、“F4”键、“F5”键控制。
3)HMS
图 8-3-2-4 HMS 控制项目
a) XY 轴移动
与 Head 控制的 XY 轴的移动相同。
b) 计测
测量高度。
·选中控制项目中的“计测”后，选择“执行(E)”按钮，或按下“F3”键控制。
·结束控制后，画面显示最新的计测结果。
第 2 部 功能详细编 第 8 章 手动控制
8-9
8-3-3 激光／传感器控制
从下拉菜单中选择“Head(H)”-“激光／传感器控制(L)”或选择命令按钮的“激光／传感器控制”，
显示如下的激光／传感器控制画面。
按“选择设备”按钮，可切换控制送料器台架。

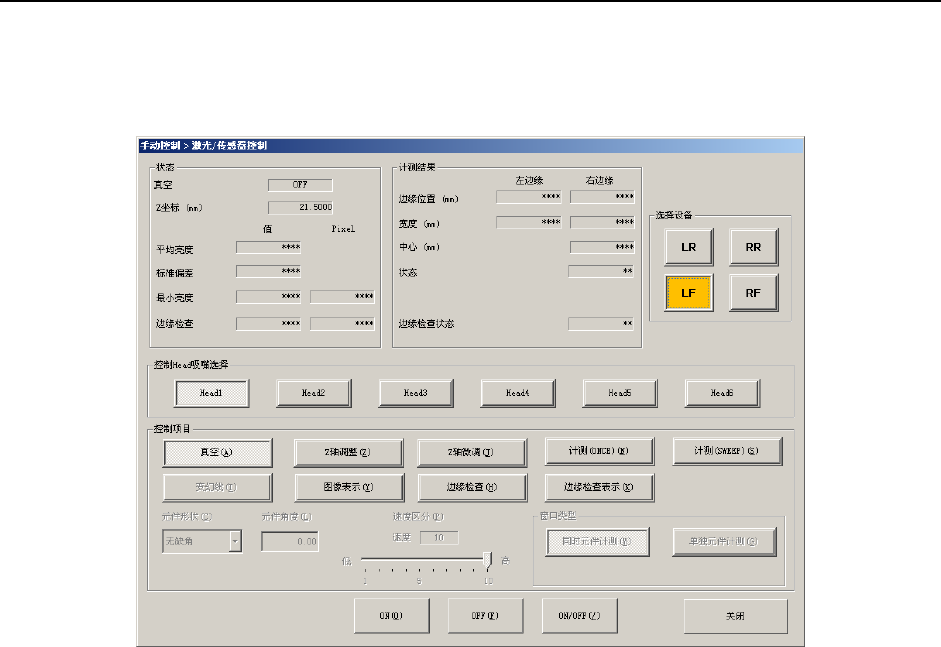

图 8-3-3-1 激光／传感器控制画面
(1) 状态/计测结果
在“8-3-3-10 状态显示、计测结果”中作详细介绍。
(2) 控制 Head 吸嘴选择
选择 Head。
对机器设置的“使用单元”中的设置不会产生影响。（不使用的单元也可以选择）
(3) 控制项目
用单选按钮选择控制项目。
详细内容在下面介绍。
