第 2 部 功能详细编 第 8 章 手动控制
8-26
8-5 送料器
8-5-1 送料针控制
从下拉菜单中点击“送料器(E)”-“送料针控制(N)”、或从命令按钮中点击“送料针控制”后，
可显示送料针控制画面。
点击“选择设备”按钮可切换控制送料器台架。
图 8-5-1-1 送料针控制画面
第 2 部 功能详细编 第 8 章 手动控制
8-27
(1) 控制项目
可通过单选按钮选择控制项目。
FPI 控制送料器位置指示器，不能选择 MS 参数的“选项单元”中未勾选（未安装）的单元。
对机器设置的“使用单元”中的设置不会产生影响。（不使用的单元也可以选择）
选中“卷带送料动作”或“FPI 控制(个别)”时，请在“号”内输入送料针的号码。
图 8-5-1-2 控制项目(有 FPI)
1)卷带送料动作
执行卷带送料动作。如送料针控制画面所示，画面上显示“执行”按钮。
2)单纯送料动作
“选择设备”指定的送料器台架的所有送料针，按一定周期连续顶推送料。
画面显示“执行”／“停止”按钮。
3)FPI 控制(个别)
送料器位置指示器 ON／OFF／闪烁。
画面显示“ON”、“OFF”、“ON/OFF”、“闪烁”按钮。
4)FPI 控制(全体)
与 “选择设备”指定的送料器台架的送料针对应的送料器位置指示器 ON、OFF、闪烁。
画面显示“ON”、“OFF”、“ON/OFF”、“闪烁”按钮。
第 2 部 功能详细编 第 8 章 手动控制
8-28
(2) 送料器种类
在组合框中选择。控制项目中的“卷带送料动作”没有被选中时，无法选择组合框。
1)带宽

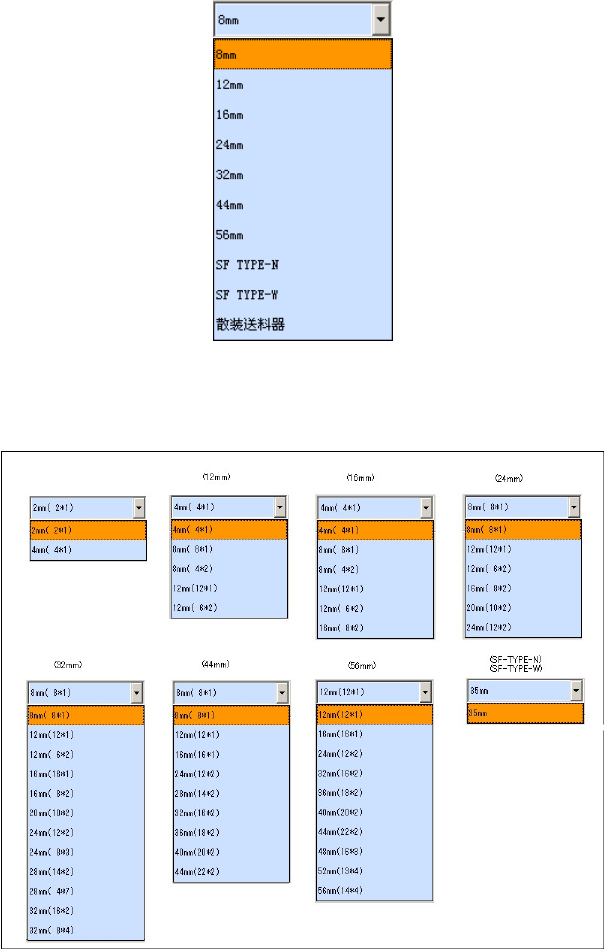

图 8-5-1-3 带宽
2)输送间隔
图 8-5-1-4 输送间隔
(8mm)
(散装送料器)
