第 2 部 功能详细编 第 8 章 手动控制 8-28 (2) 送料器种类 在组合框中选择。控制项目中的“卷带送料动作”没有被选中时，无法选择组合框。 1)带宽 图 8-5-1-3 带宽 2)输送间隔 图 8-5-1-4 输送间隔 (8mm) (散装送料器)
第 2 部 功能详细编 第 8 章 手动控制
8-27
(1) 控制项目
可通过单选按钮选择控制项目。
FPI 控制送料器位置指示器，不能选择 MS 参数的“选项单元”中未勾选（未安装）的单元。
对机器设置的“使用单元”中的设置不会产生影响。（不使用的单元也可以选择）
选中“卷带送料动作”或“FPI 控制(个别)”时，请在“号”内输入送料针的号码。
图 8-5-1-2 控制项目(有 FPI)
1)卷带送料动作
执行卷带送料动作。如送料针控制画面所示，画面上显示“执行”按钮。
2)单纯送料动作
“选择设备”指定的送料器台架的所有送料针，按一定周期连续顶推送料。
画面显示“执行”／“停止”按钮。
3)FPI 控制(个别)
送料器位置指示器 ON／OFF／闪烁。
画面显示“ON”、“OFF”、“ON/OFF”、“闪烁”按钮。
4)FPI 控制(全体)
与 “选择设备”指定的送料器台架的送料针对应的送料器位置指示器 ON、OFF、闪烁。
画面显示“ON”、“OFF”、“ON/OFF”、“闪烁”按钮。
第 2 部 功能详细编 第 8 章 手动控制
8-28
(2) 送料器种类
在组合框中选择。控制项目中的“卷带送料动作”没有被选中时，无法选择组合框。
1)带宽
图 8-5-1-3 带宽
2)输送间隔
图 8-5-1-4 输送间隔
(8mm)
(散装送料器)
第 2 部 功能详细编 第 8 章 手动控制
8-29
8-6 其他
8-6-1 ATC 控制
从下拉菜单中点击“其他(O)”-“ATC 控制(A)”，或点击命令按钮中的“ATC 控制”后，可显示 ATC
控制画面。
点击“选择设备”按钮，可切换控制送料器台架。

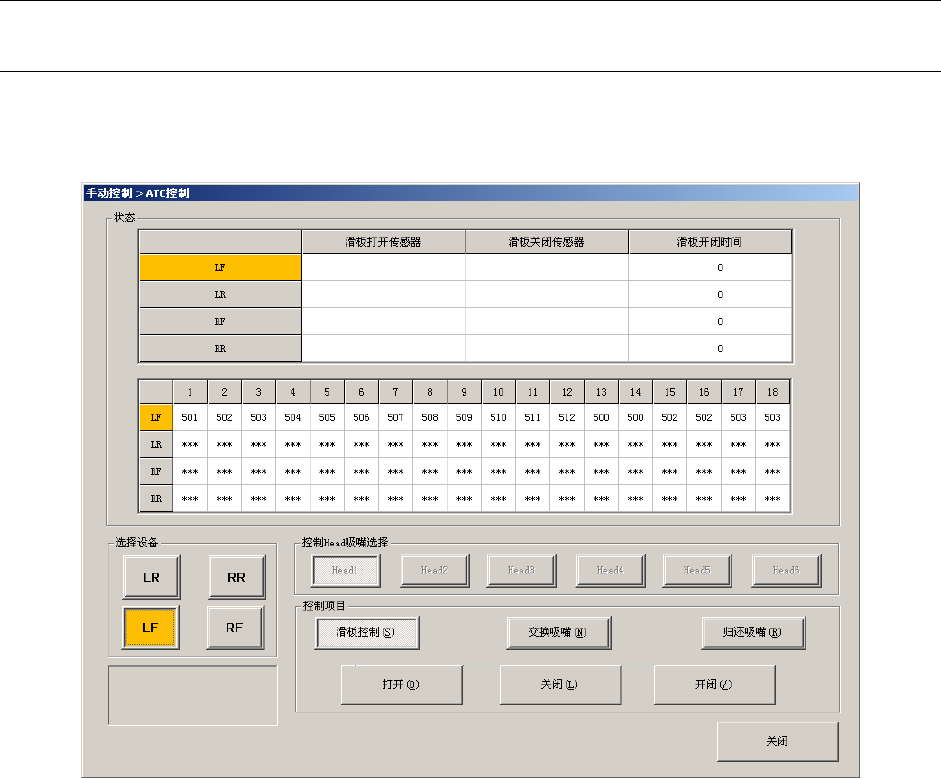

图 8-6-1-1 ATC 控制画面
(1) 状态
显示在各台架的 ATC 位置和安装的吸嘴号码。
根据控制结果会发生变化。
(2) 控制 Head 吸嘴选择
通过单选按钮选择要控制的对象贴片头。
(3) 控制项目
1)滑板控制
控制 ATC 滑板的打开或关闭。
画面显示“打开”、“ 关闭”、“开闭”按钮。
2)交换吸嘴
交换吸嘴。
画面显示“执行”按钮。
点击“执行”按钮显示 ATC 选择画面。在小项目中予以说明 。
3)归还吸嘴
将吸嘴归还到 ATC。
画面显示“执行”按钮。
