第 2 部 功能详细编 第 8 章 手动控制
8-39
8-6-6-4 轴返回位置的信息
点击“轴返回位置信息”按钮后，画面显示内容和处理内容如下。

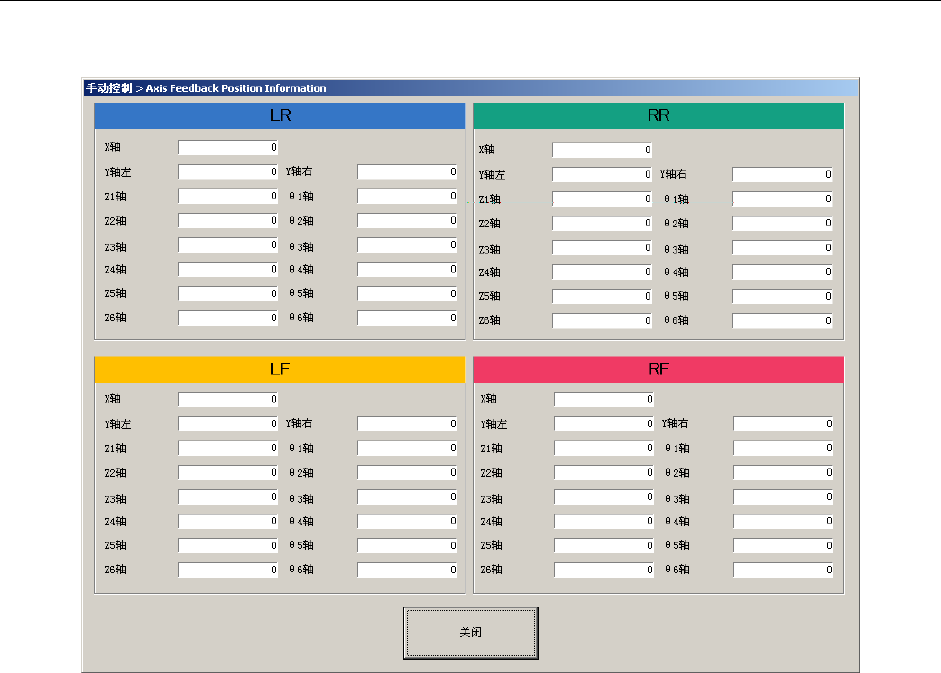

图 8-6-6-4-1 轴返回位置信息画面
(1) 状态
显示轴的返回位置。
第 2 部 功能详细编 第 8 章 手动控制
8-40
8-6-7 伺服信息
从下拉菜单中点击“其他(O)”-“伺服状态(S)”，或点击命令按钮中的“伺服信息”后，可显示
伺服信息画面。

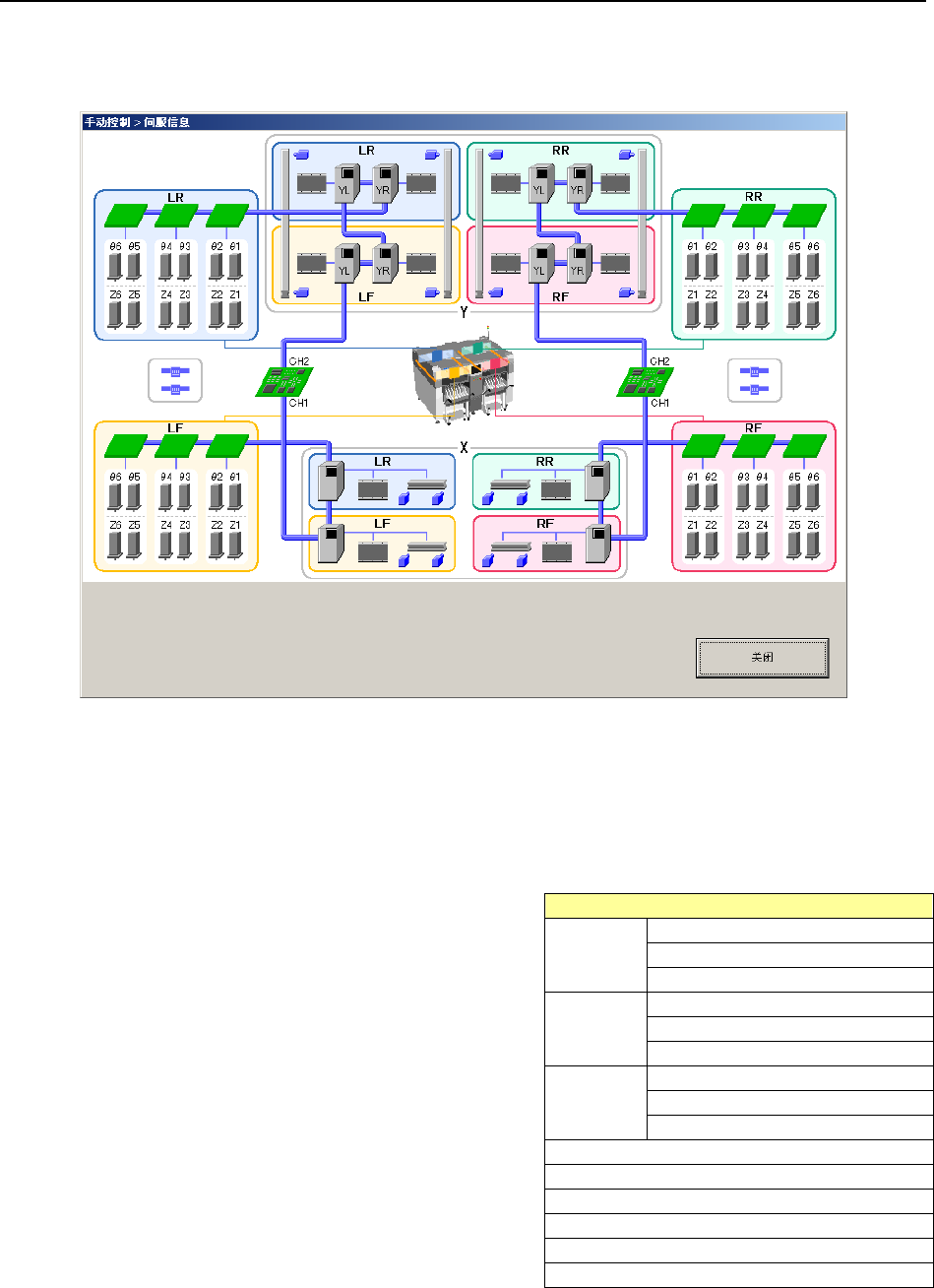

图 8-6-7-1 伺服信息画面
(1) 伺服状态
显示伺服现在的状态。
出现错误的单元显示为红色。
将光标移动到单元或各传感器的图标上，
可显示提示信息。
单元
放大器
马达
Y 轴右
界限传感器 正/负
放大器
马达
Y 轴左
界限传感器 正/负
放大器
马达
Y 轴左
界限传感器 正/负
θ
1 ~
θ
6
Z1 ~ Z6
左站点位置基板
右站点位置基板
左站点 Y 轴干涉
右站点 Y 轴干涉
表 8-6-7-1 单元一览表
第 2 部 功能详细编 第 8 章 手动控制
8-41
8-6-8 元件验证
从菜单中点击“其他(O)”-“元件验证(V)”，或点击命令按钮中的“元件验证控制”后，可显示
元件验证控制画面。
通过选择设备按钮可切换控制送料器台架。

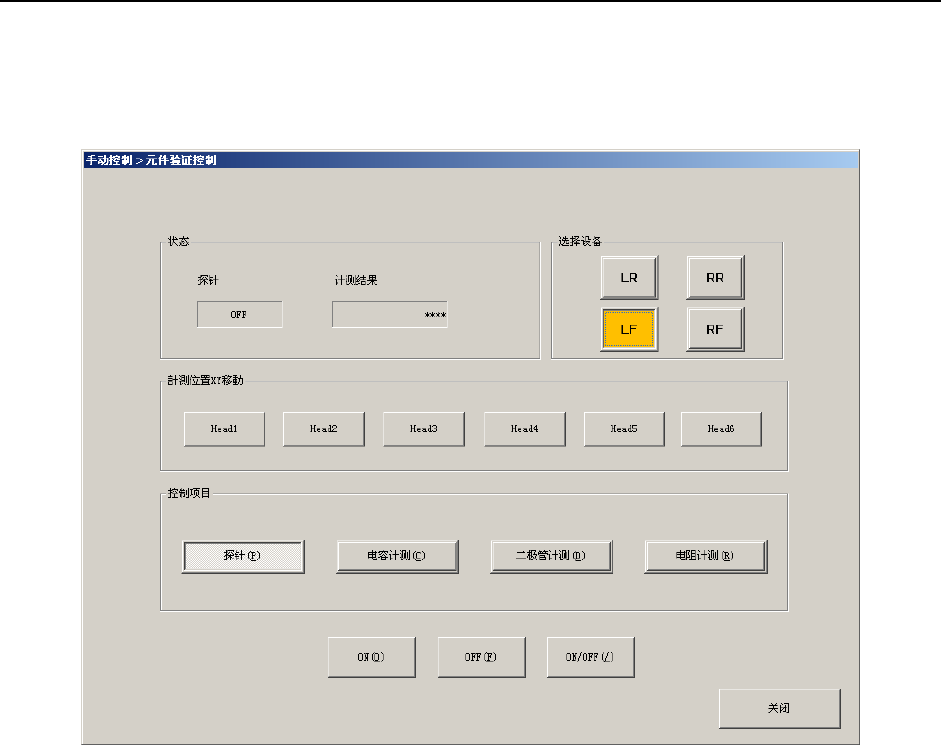

图 8-6-8-1 元件验证控制画面
(1)状态
结束控制后显示各单元的状态。
(2)计测位置 XY 移动
将指定的 Head 的 XY 移动到计测位置。
