FX-3_Instruction_Manual_Rev00_C - 第749页
第 2 部 功能详细编 第 9 章 设备运行信息 9-28 9-4-9 轴运行信息 从下拉菜单中点击“窗口” 、 “轴运行信息” ，或从命令按钮中点击“轴运行 信息”后，可显示轴 运行信息画面。 图9-4-9-1 轴运行信息画面 (1) 轴运行信息 表9-4-9-1 轴运行信息 No. 项目 内容 １ X 轴总移动距离 X 轴的移动距离累计。 ２ Y 轴总移动距离 Y 轴的移动距离累计。 ３ Z 轴总移动距离 Z 轴(贴片头 1～6)移…
第 2 部 功能详细编 第 9 章 设备运行信息
9-27
(2) “重新设置”按钮
点击“重新设置”按钮，或点击下拉菜单中的“数据”、“重新设置”后，显示如下画面。
可清除一览中的特定内容或所有内容。
图9-4-8-2 SOT运行信息重新设置画面
・ 按“全部选择”按钮，可选择所有的复选框。
・ 点击需要重新设置的项目复选框，按“确定”按钮后，可显示“询问信息”画面（参见
图 9-4-4-3 重新设置询问信息），点击“确定”后，对象项目都将被重新设置，并关闭
画面。
・ 点击“取消”按钮，则数据不被重新设置，画面仍显示原来的数据。
第 2 部 功能详细编 第 9 章 设备运行信息
9-28
9-4-9 轴运行信息
从下拉菜单中点击“窗口”、“轴运行信息”，或从命令按钮中点击“轴运行信息”后，可显示轴
运行信息画面。
图9-4-9-1 轴运行信息画面
(1) 轴运行信息
表9-4-9-1 轴运行信息
No. 项目 内容
１ X 轴总移动距离 X 轴的移动距离累计。
２ Y 轴总移动距离 Y 轴的移动距离累计。
３ Z 轴总移动距离 Z 轴(贴片头 1～6)移动距离累计。
４
θ
轴总移动距离
θ
轴(贴片头 1～6)移动距离累计。
５ 支撑台轴总移动距离 支撑台轴移动距离累计。
６ AWC（IN／OUT）轴总移动距离 基板宽度自动调整轴（IN／OUT）移动距离累计。
（选购项）
第 2 部 功能详细编 第 9 章 设备运行信息
9-29
(2) “重新设置”按钮
点击“重新设置”按钮，或点击下拉菜单中的“数据”、“重新设置”后，显示如下画面。
可清除一览中的特定内容或所有内容。

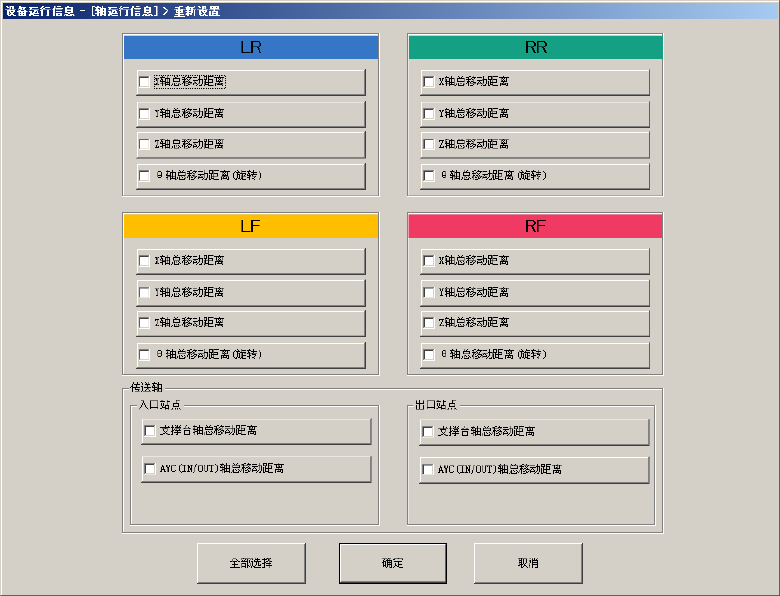

图9-4-9-2 轴运行信息重新设置画面
・ 按“全部选择”按钮，可选择所有的复选框。
・ 点击需要重新设置的项目复选框，按“确定”按钮后，可显示“询问信息”画面（参见
图 9-4-4-3 重新设置询问信息），点击“确定”后，对象项目都将被重新设置，并关闭
画面。
・ 点击“取消”按钮，则数据不被重新设置，画面仍显示原来的数据。
