第 2 部 功能详细编 第 9 章 设备运行信息
9-45
9-4-17 真空泵运行信息
从下拉菜单中点击“窗口”、“真空泵运行信息”，或从命令按钮中选择“真空泵运行信息”后，
可显示“真空泵运行信息”画面。

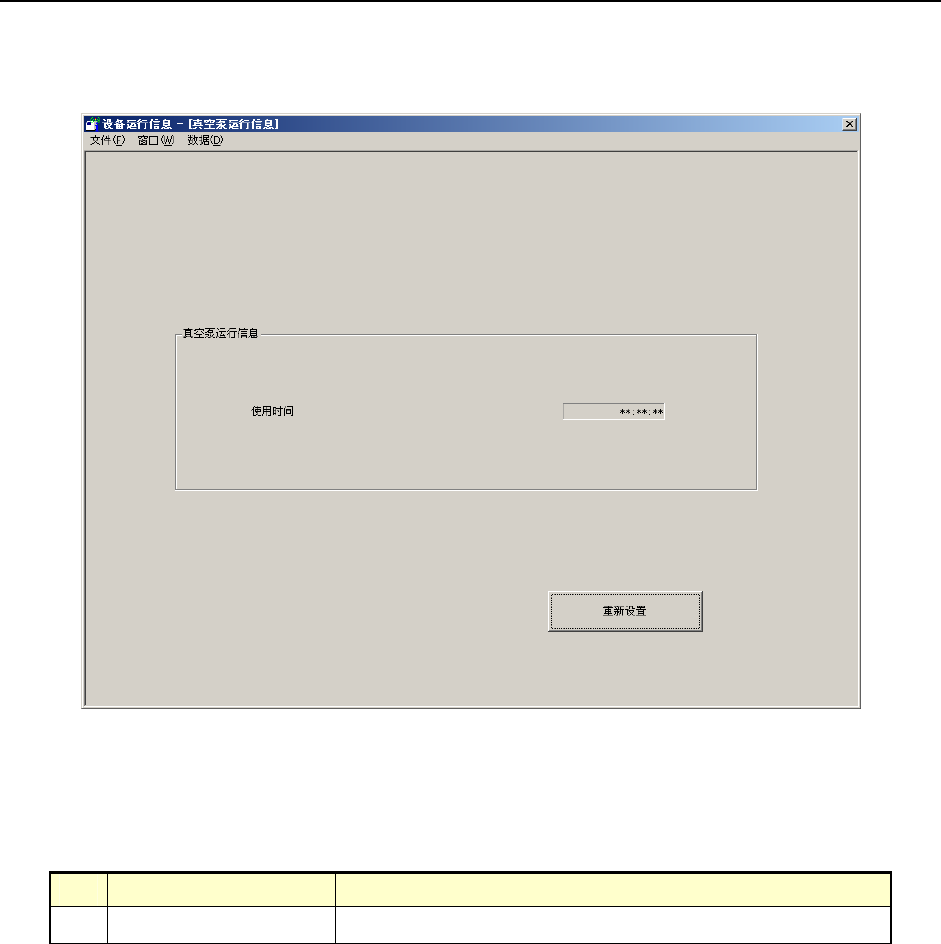

图9-4-17-1 真空泵运行信息画面
(1) 真空泵运行信息
表9-4-17-1 真空泵运行信息
No. 项目 内容
１ 使用时间 真空泵使用时间的累计。
第 2 部 功能详细编 第 9 章 设备运行信息
9-46
(2) “重新设置”按钮
点击“重新设置”按钮，或点击下拉菜单中的“数据”、“重新设置”后，显示如下画面。
可清除一览中的特定内容或所有内容。

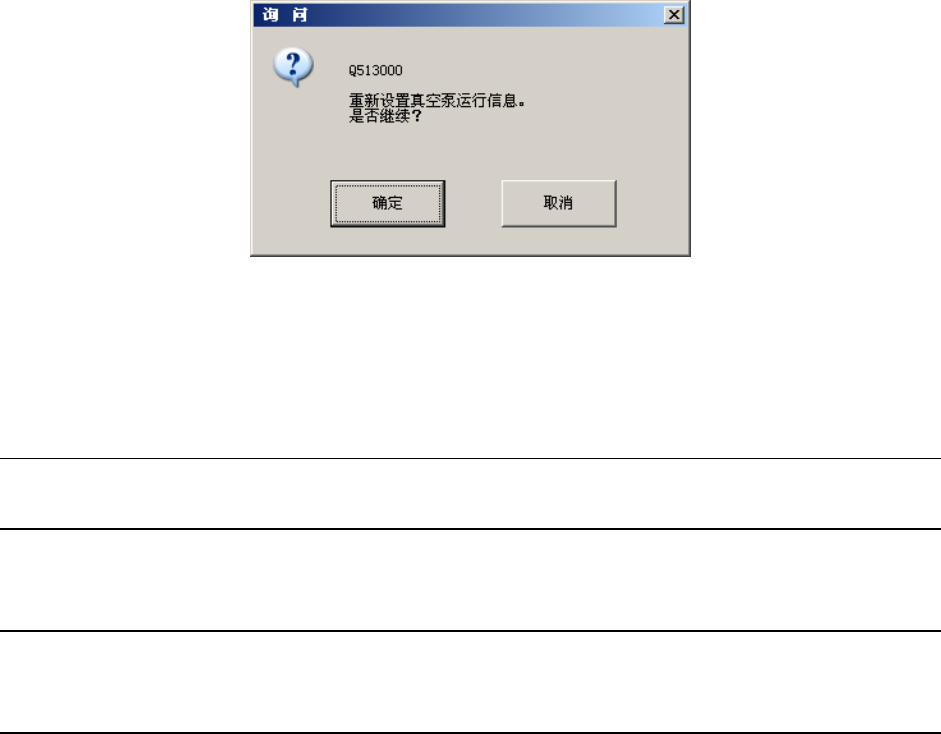

图9-4-17-2 真空泵运行信息重新设置咨询信息
・ 点击上述对话框中的“确定”，重新设置真空泵运行信息的所有数据。
・ 点击“取消”，则数据不被重新设置，画面仍显示原来的数据。
9-5 数据
9-5-1 设置各吸嘴运行信息
请参见“9-4-2-3 各吸嘴运行信息次数/级别的设置”。
9-5-2 设置各贴片头运行信息
请参见“9-4-3-3 各贴片头运行信息次数/级别的设置”。
9-5-3 重新设置
与 9-4 中各画面中的“重新设置”按钮具有同样的功能。
第2部 功能详细编 第10章 自动校准
10-1
>> 如果设置错误，有可能出现误动作。
>> 要进行设置时，请与本公司商量后再操作。
>> 接通电源后要立即执行自动校准时，需先预热 15 分钟以上。
第 10 章 自动校准
10-1 概要
使用自动校准功能，可对机器的部分MS参数进行变更。
自动校准的设置项目见下表。
表 10-1-1 自动校准项目
No. 自动校准组 设置内容
1 激光／传感器高度 从基板表面看的激光传感器高度
2 吸嘴旋转中心 激光传感器确定的吸嘴旋转中心
3 Head 偏移量
各贴片头相对于 OCC 的安装位置
与激光校准主体安装的角度
4 真空校准 真空校准值
5 FCS 贴片偏差综合校准系统（选项）
※ 在取得偏移量的操作中需要使用夹具时，应在执行菜单时，把夹具移到方便安装的位置
(等待位置)上。请按照提示信息小心地操作。
对在“机器设置＞使用单元＞标准使用单元”的“贴片头”未选中
的贴片头，不能进行计测、测量。按钮为无效状态。
注意
注意
打开画面时，轴会移动。打开画面之前，请务必确认装置内部无人作
业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内
部，也不要将脸和头靠近装置。
警告
