第2部 功能 详细编 第1 0章 自动校准 10-2 10-1-1 刚启动后 从下拉菜单中选择 “维护” / “自动校准 … ” ， 或按下命令按钮的 “自动校 准” 、 或按功能 栏的“自动校准”，即可显示下列画面。 图 10-1-1-1 自动校准初始画面
第2部 功能详细编 第10章 自动校准
10-1
>> 如果设置错误，有可能出现误动作。
>> 要进行设置时，请与本公司商量后再操作。
>> 接通电源后要立即执行自动校准时，需先预热 15 分钟以上。
第 10 章 自动校准
10-1 概要
使用自动校准功能，可对机器的部分MS参数进行变更。
自动校准的设置项目见下表。
表 10-1-1 自动校准项目
No. 自动校准组 设置内容
1 激光／传感器高度 从基板表面看的激光传感器高度
2 吸嘴旋转中心 激光传感器确定的吸嘴旋转中心
3 Head 偏移量
各贴片头相对于 OCC 的安装位置
与激光校准主体安装的角度
4 真空校准 真空校准值
5 FCS 贴片偏差综合校准系统（选项）
※ 在取得偏移量的操作中需要使用夹具时，应在执行菜单时，把夹具移到方便安装的位置
(等待位置)上。请按照提示信息小心地操作。
对在“机器设置＞使用单元＞标准使用单元”的“贴片头”未选中
的贴片头，不能进行计测、测量。按钮为无效状态。
注意
注意
打开画面时，轴会移动。打开画面之前，请务必确认装置内部无人作
业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内
部，也不要将脸和头靠近装置。
警告
第2部 功能详细编 第10章 自动校准
10-2

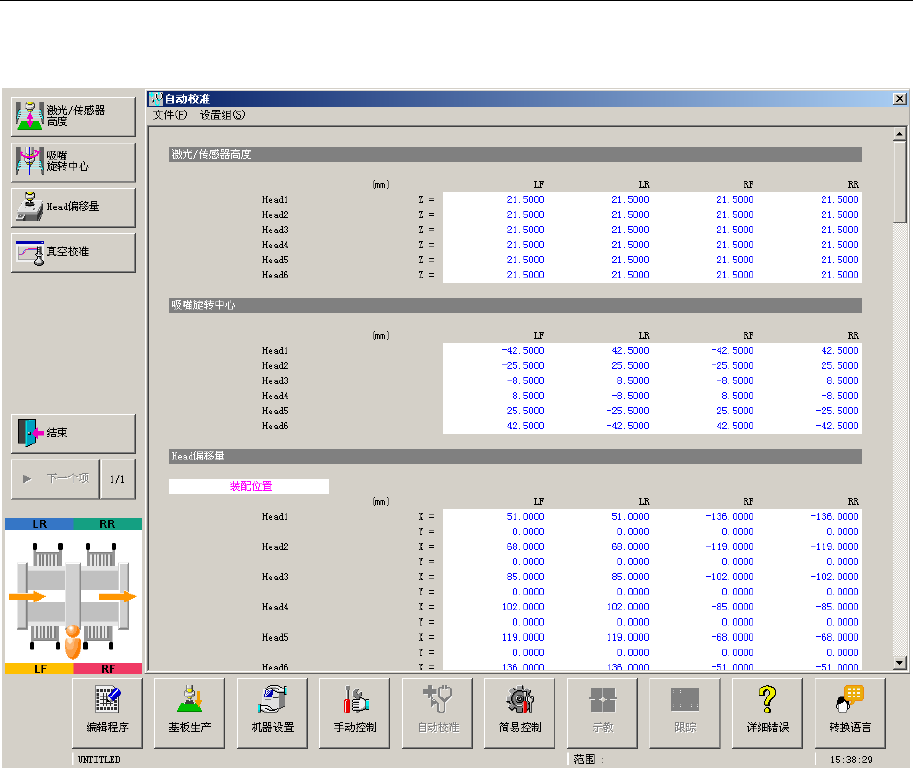

10-1-1 刚启动后
从下拉菜单中选择“维护”/“自动校准…”，或按下命令按钮的“自动校准”、或按功能
栏的“自动校准”，即可显示下列画面。
图 10-1-1-1 自动校准初始画面
第2部 功能详细编 第10章 自动校准
10-3

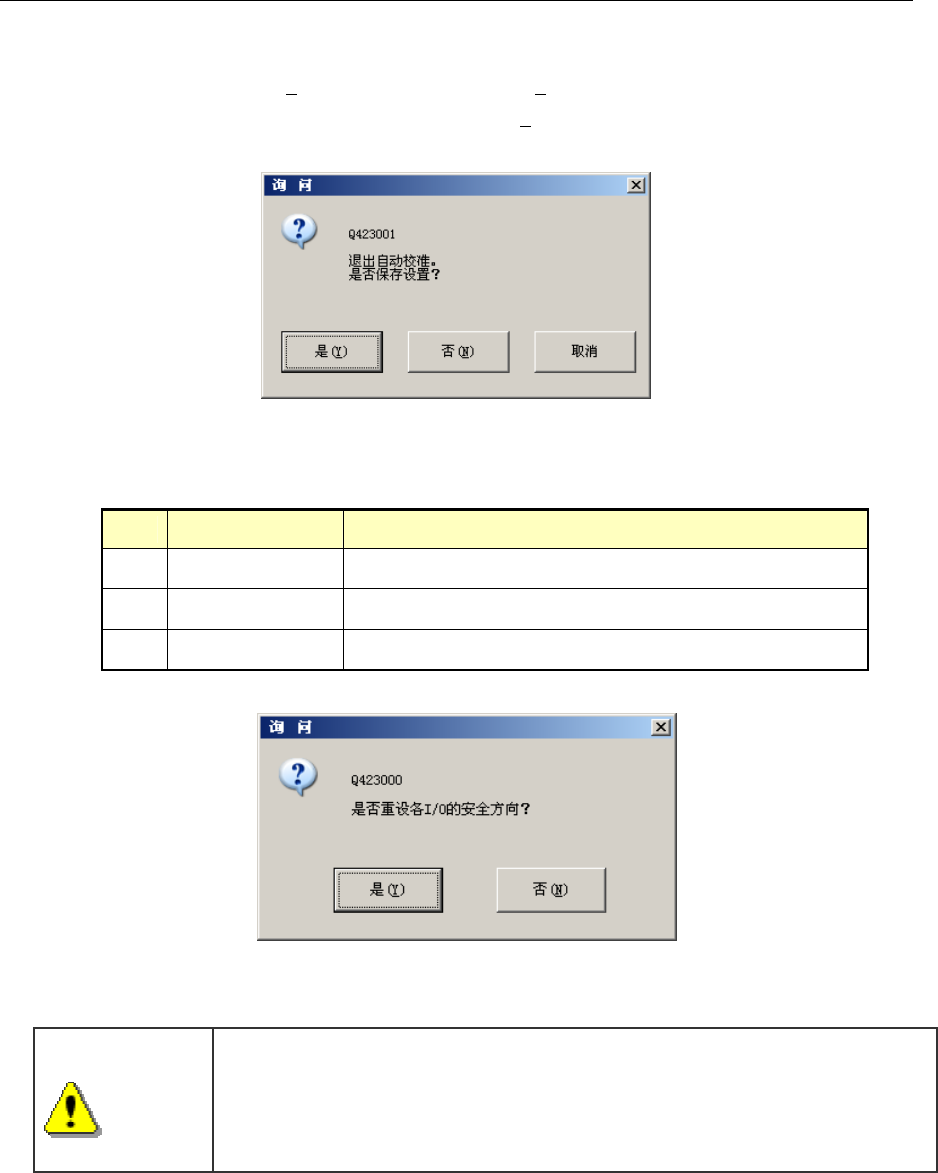

10-1-2 设置值的保存及退出
各设置画面中都有“是”和“取消”按钮。
此时即使选择了“是”，也不会保存设置值。
选择菜单栏的“文件(F
)”/“退出（应用程序）(X)”、或命令按钮的“退出”，则会显示
询问，要求确认是否保存。此时如果选择“是(Y
)”即可保存设置值。
图 10-1-2-1 询问保存
表 10-1-2-1 设置按钮说明
No. 按钮选择 处理
1 是 询问重设 I／O 安全方向（下图）后，再退出。
2 否 取消设置值，退出自动校准画面。
3 取消 返回自动校准画面。
图 10-1-2-2 各 I/O 的安全方向设置询问信息框
警告
点击“是”则轴将移动，开始设置各 I/O 的安全方向。
在选择“是”之前请务必确认没有人在装置内部作业。另外，为防止人身伤
害，在机器运转过程中切勿把手伸入设备内部，脸和头也不要靠近设备。
