第2部 功能详细编 第10章 自动校准
10-4
10-2 设置组
10-2-1 激光/传感器高度
设置从基板表面看的各贴片头在Z轴的原点位置到激光／传感器的测量高度。
当频繁发生激光识别错误时，请检查生产程序的“元件数据”，然后重新设置机器设置的
“ATC吸嘴配置”。即使这样也不能改善时，请用本功能重新设置。
重新设置“激光／传感器高度”后，务必重新设置“ATC吸嘴配置”。

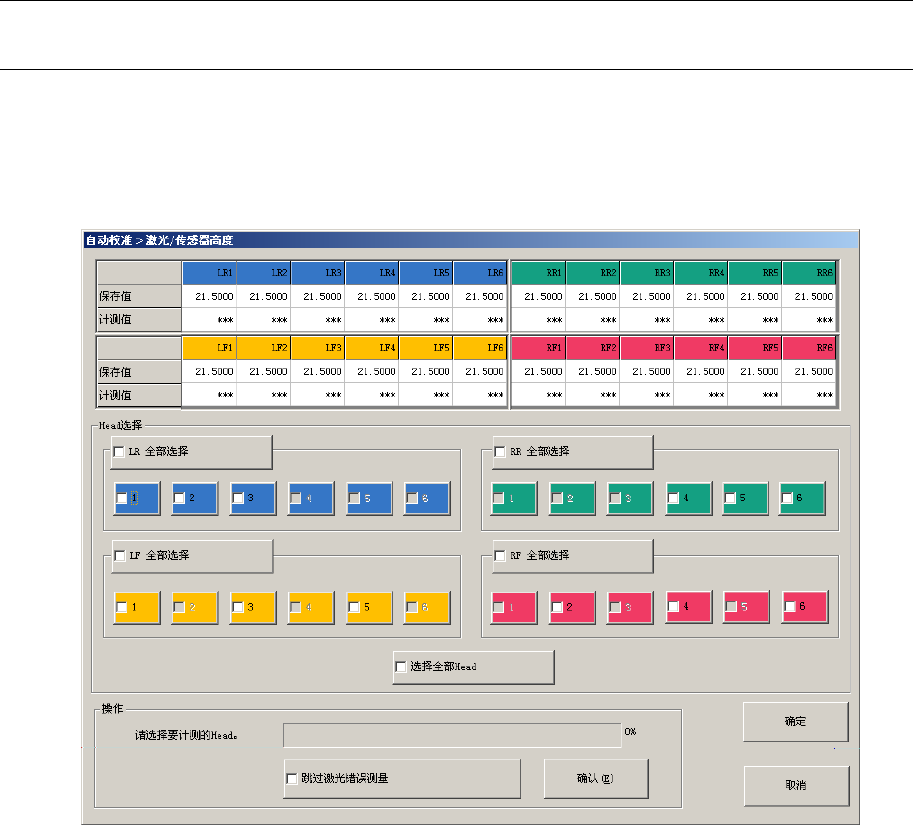

图 10-2-1-1 激光／传感器高度
第2部 功能详细编 第10章 自动校准
10-5
(1) 保存值/计测值
保存值显示在 MS 参数中设置的值，计测值显示测量的值。
显示后（马上）、或未计测的 Head（贴片头）不显示计测值。
测量完成的，该 Head 计测值用蓝色显示。
发生测量错误时，用红色文字显示“Err（错误）”。
(2) Head 选择
在 Head 选择组的勾选栏选择需要计测的贴片头。可以同时选择多个贴片头计测对象。
在各贴片头单元的[全部选择] 勾选框上可全部选择、解除各贴片头单元的贴片头。
在画面中央下方的[选择全部]按钮，可选择全部选择、解除各贴片头单元的贴片头。
(3) 操作
1) 进度条
显示测量的进度。计测结束则变为 100%。
2) 跳过激光错误测量
在[跳过激光错误测量]框勾选后按下[确认]按钮，可跳过激光错误。
即使激光的识别错误或测量结果不在规定范围内时，也不显示询问提示信息框，而
显示“Err（错误）”后，如果在对象单元内有未测量的贴片头，则进行该贴片头的
测量动作。
要再次测量发生错误的贴片头时，在测量结束后（进度条变为 100%后），请再选择
贴片头，按下[确认]按钮。
3) [确认]按钮
按下[确认]按钮后，各贴片头单元移动到等待位置，开始测量。
详情内容请参见下一小项的“设置方法”。
警告
按下“确认”后轴将移动。
在按“确认”之前请务必确认没有人在装置内部作业。另外，为防止人身伤
害，在机器运转过程中切勿把手伸入设备内部，脸和头也不要靠近设备。
第2部 功能详细编 第10章 自动校准
10-6
10-2-1-1 设置方法
按照[操作]显示的指示进行操作自动获得值。
(1) 吸嘴分配
在激光/传感器高度测量中，使用 500 号吸嘴、501 号吸嘴、502 号吸嘴、503 号吸嘴中
的任意一个。
上述吸嘴没有分配到要测量对象贴片头的各 ATC 上时，会被判定为错误。没有分配上述
吸嘴时，请在测量前用“机器设置”的“ATC 吸嘴分配”分配吸嘴。
(2) 贴片头选择
选择要进行测量的贴片头。可选择多个。
(3) 测量开始
按下[确认]按钮开始测量。
图 10-2-1-1-1 测量状况
测量中的贴片头的单元格显示为蓝色。

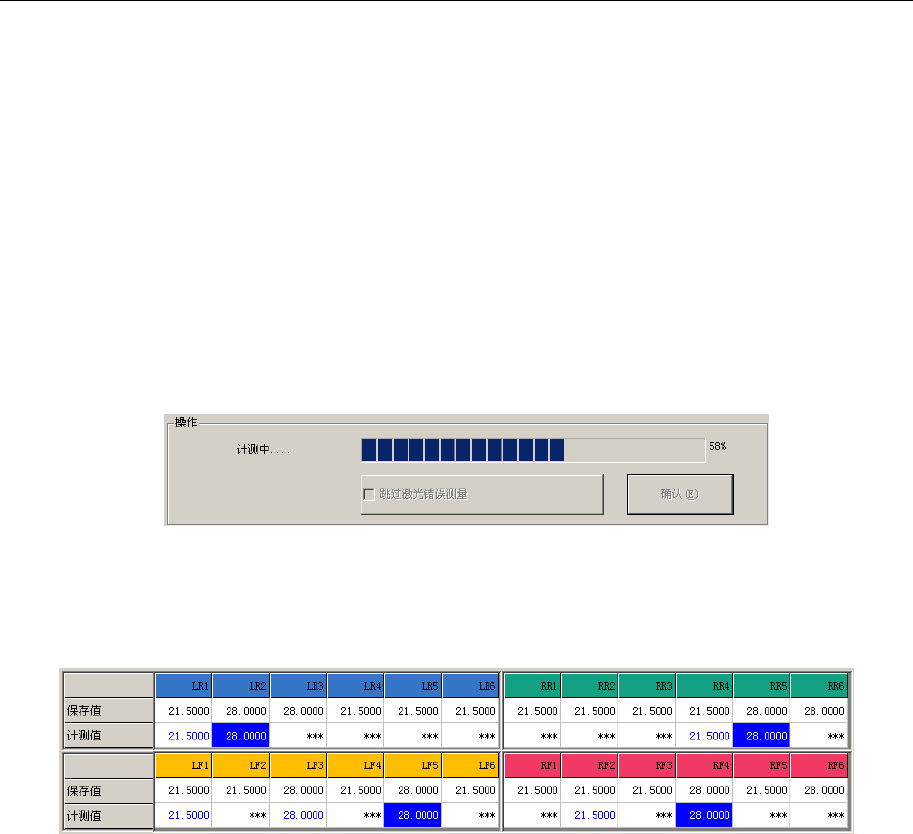

图 10-2-1-1-2 测量中的贴片头
激光识别错误或测量结果不在规定范围内时请参照以下小项。
(4) 测量结束
如测量结束则进度条变为 100%，蓝色文字显示测量值。
按下[确定]按钮，虽然测量值变成了有效，但是此时尚未被保存/设置。
退出应用程序后才能完成设置。详细内容请参见“10-1-2 设置值的保存及退出”。
按下[取消]按钮时，则测量值变为无效。
