第2部 功能详细编 第10章 自动校准
10-11
(4) 操作
1)进度条
显示测量的进度。测量结束则变为 100%。
2)[确认]按钮
如按下[确认]按钮则各贴片头单元移动到等待位置，开始测量。
详情内容请参见下一小项“设置方法”。
10-2-3-1 设置方法
吸嘴分配、准备结束后，一边按[确认]按钮，一边按照[操作]显示的指示进行操作，
即可自动获得值。
设置步骤参见下述（１）～（１２）。
(1) 吸嘴分配
在吸嘴旋转中心测量时使用 507 号吸嘴或 508 号吸嘴。
若测量对象贴片头的各 ATC 没有分配到上述吸嘴时，则会出现错误。没有分配上述吸
嘴时，请在测量前用“机器设置”的“ATC 吸嘴分配”分配吸嘴。
(2) 准备夹具
当校正块上无夹具时，应从夹具工作台将夹具移动到校正块上。
发生错误时，请重新安装夹具。
(3) 安装夹具
把校正块的真空打开，吸取夹具。
(4) 用 OCC 识别夹具
用OCC识别夹具位置，测量与夹具中心位置的倾角。
此时若无法识别夹具的 2 个孔时，即为错误。出错时，请重新安装夹具。
警告
按下“确认”后轴将移动。
在按“确认”之前请务必确认没有人在装置内部作业。另外，为防止人身伤
害，在机器运转过程中切勿把手伸入设备内部，脸和头也不要靠近设备。
第2部 功能详细编 第10章 自动校准
10-12
(5) 吸取夹具
用设置贴片头吸取夹具, 关闭校正块的真空。
(6) 用激光校准识别夹具
用激光校准识别夹具。
(7) 算出安装位置和安装角度
由在(4)计算的夹具的倾角和(6)的识别结果计算激光校准安装角度和贴片头安装位置。
(8) 计算中心位置和倾角
通过 OCC 识别校正块的位置，计算出中心位置与倾角。
(9) 吸取夹具(有校正)
将夹具安装在校准块的中心，把校准块的真空打开，吸取夹具。此时，对在(4)计算的夹
具倾角、 (7)计算的激光校准安装角度和贴片头安装位置、(8)计算的校准块倾角，进行
校正后贴装。
(10) 通过 OCC 识别夹具
通过OCC来识别夹具的位置。此时，若相对于校正块的位置偏差为绝对值1mm以上时，即
为错误。错误时，有可能必须重新设置MS参数。
(11) 计算平均值
按（4）到（10）操作程序，使吸取夹具前的设定贴片头从 0°开始以 90°为单位边转动
θ
轴 反复 4 次，取其平均值。
(12) 测量结束
测量结束时进度条变为 100%。
按下[确认]按钮，虽然测量值变成了有效，但是此时尚未被保存/设置。
经过应用程序结束才完成设置。详细内容请参照“10-1-2 设置值的保存及退出”。
如按下[取消]按钮，则测量值变为无效。
第2部 功能详细编 第10章 自动校准
10-13
10-2-4 真空校准
执行真空校准，可对影响贴片的真空、吹气等空气设备进行故障分析，进而获得吸取元件、
贴片的最佳时机值。
当真空值比当初安装机器时有显著的变化、在日常检修后还不能恢复时，请实施真空校准。

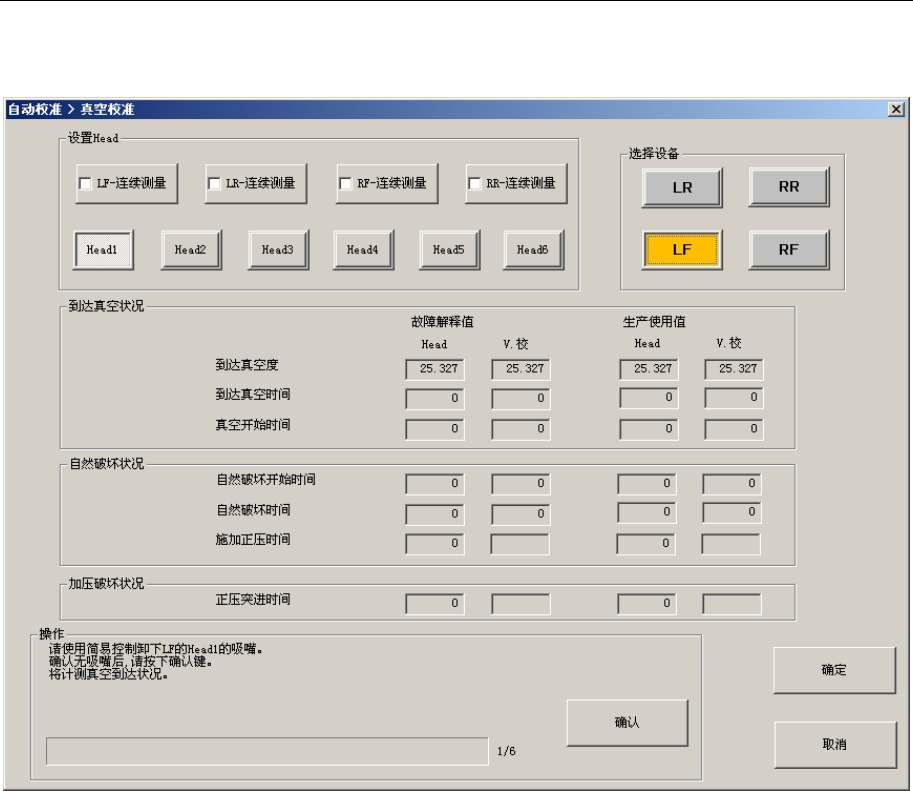

图 10-2-4-1 真空校准画面
(1) 设置贴片头
请选择要进行测量的贴片头。
勾选 LF-连续测量、LR-连续测量、RF-连续测量、RR-连续测量时，会进行勾选的全部贴
片头连续测量。
另外，连续测量过程中不显示图形。
(2) 选择装置
请选择对象送料器台架。
