第2部 功能详细编 第10章 自动校准
10-16
(2) 测量自然破坏状况
按下[确认]按钮，则设定贴片头移动到真空校准上，对自然破坏状况进行 3 次测量。
・ 显示第 2 次和第 3 次的平均值。
・ 测量后所显示的压力值图表为第 3 次的数据。
图 10-2-4-1-3 自然破坏状况测量结果对话框
图 10-2-4-1-4 操作指示（加压破坏状况）
第2部 功能详细编 第10章 自动校准
10-17
(3) 测量加压破坏状况
按下[确认]按钮，则设定贴片头移动到真空校准上，对加压破坏状况进行 3 次测量。
・ 显示第 2 次和第 3 次的平均值。
・ 测量后所显示的压力值图表为第 3 次的数据。

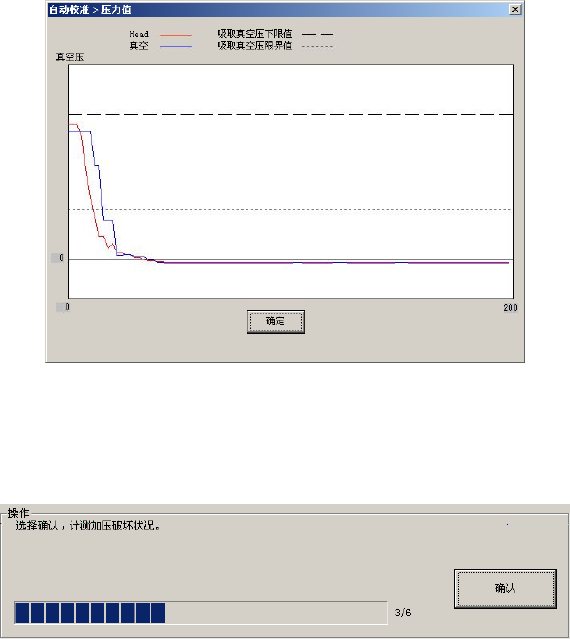

图 10-2-4-1-5 加压破坏状况测量结果对话框
图 10-2-4-1-6 操作指示（吹气时间）
(4) 测量吹气时间
按下[确认]按钮测量吹气时间。
图 10-2-4-1-7 操作指示（故障解析）
第2部 功能详细编 第10章 自动校准
10-18
(5) 故障解析
按下[确认]按钮，则解析是否有故障。
解析结束后，设置即结束。

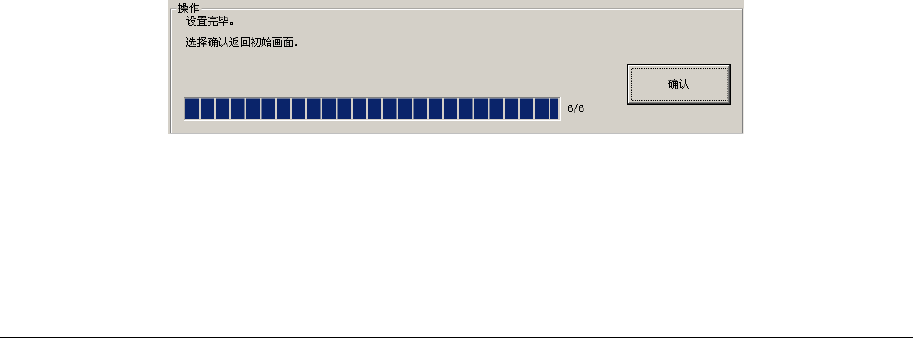

图 10-2-4-1-8 操作指示（测量结束）
10-2-5 FCS（选购项）
Flexible Calibration System (柔性校准系统)，通过自动测量校准贴装的各项偏差，可以保持引
进设备时的贴装精度。
详细情况，请参见选购项 FCS 使用说明书。
