第2部 功能详细编 第11章 机器自动诊断功能 11-4 11-3-2 过滤器弄脏检查 从下拉菜单的[单独诊断 ]选择[过滤器弄脏检查]，或用命令 按钮选择[过滤器弄脏检查] 后，会出现过滤器弄脏检查画面。 指定送料器台架或贴片头，按下[执行检查]，执行过滤器弄脏检查。 检查结果显示于各送料器台架表上 [判定]里。 图11-3-2-1 过滤器弄脏检查画面
第2部 功能详细编 第11章 机器自动诊断功能
11-3
11-3 个别诊断
11-3-1 共通标记弄脏检查
从下拉菜单的[单独诊断]选择[共通标记弄脏检查]或用命令按钮选择[共通标记弄脏检
查]后，会打开通用标记弄脏检查画面。
指定送料器台架，按下“执行检查”，执行共通标记弄脏检查。
检查结果分别显示于[识别结果]。

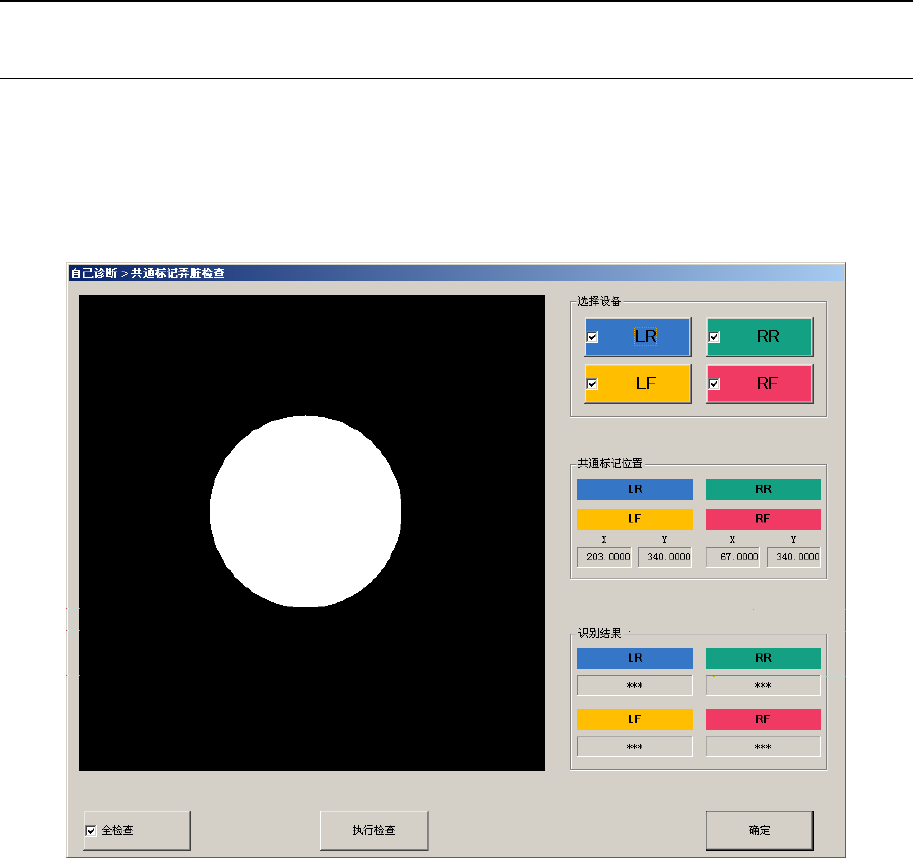

图11-3-1-1 共通标记弄脏检查画面
每个送料器台架的[识别结果]显示如下。
OK ・・・共通标记识别成功。
识别错误 ・・・在共通标记识别时发生了错误。
弄脏错误 ・・・共通标记有弄脏现象。
第2部 功能详细编 第11章 机器自动诊断功能
11-4
11-3-2 过滤器弄脏检查
从下拉菜单的[单独诊断]选择[过滤器弄脏检查]，或用命令按钮选择[过滤器弄脏检查]
后，会出现过滤器弄脏检查画面。
指定送料器台架或贴片头，按下[执行检查]，执行过滤器弄脏检查。
检查结果显示于各送料器台架表上 [判定]里。

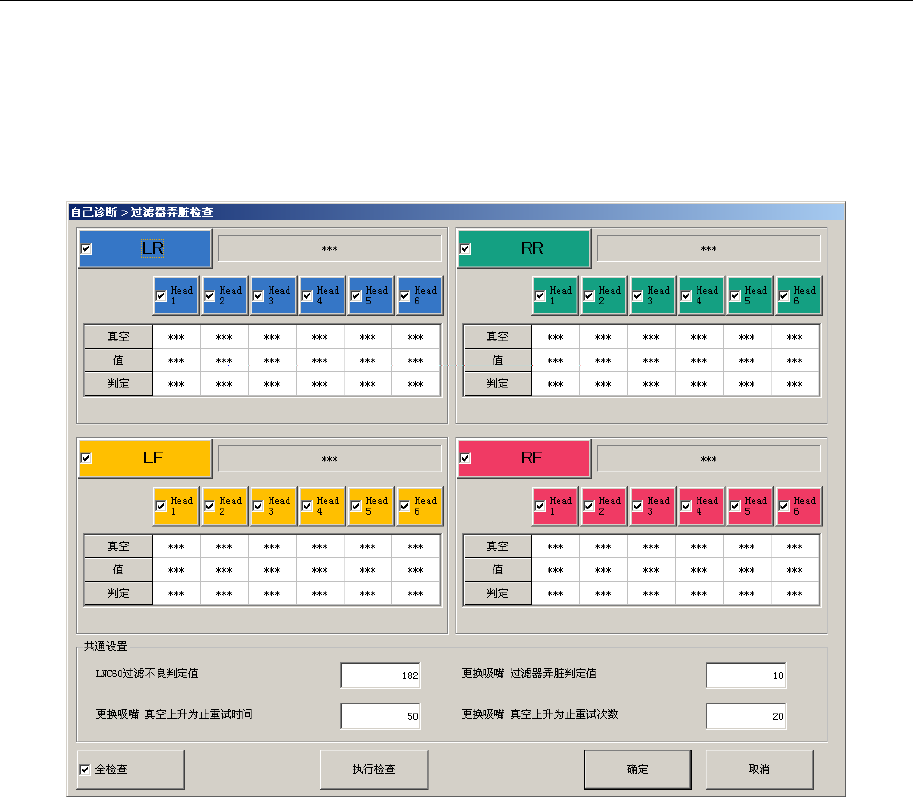

图11-3-2-1 过滤器弄脏检查画面
第2部 功能详细编 第11章 机器自动诊断功能
11-5
(1)过滤器弄脏结果
各送料器台架表的内容如下。
表11-3-2-1 过滤弄脏结果
项目 内容
真空 真空的 ON/OFF。
值 无吸嘴真空值。
判定
显示过滤器弄脏检查的判定结果
正常结束时显示 OK。检查出有过滤器弄脏时，显示错误。
(2)共通设置
表11-3-2-2 共通设置
设置值 内容
LNC60 过滤不良判断值 LNC60 的过滤器不良判断值
更换吸嘴 过滤器弄脏判定值 更换吸嘴时的、判定过滤器不良的阈值
更换吸嘴 真空上升为止重试时间 更换吸嘴时的、到真空上升结束为止的延迟时间
更换吸嘴 真空上升为止重试次数 更换吸嘴时的、到真空上升结束为止的重试次数
