第2部 功能详细编 第11章 机器自动诊断功能 11-5 (1)过滤器弄脏结果 各送料器台架表的内容如下。 表11-3-2-1 过滤弄脏结果 项目 内容 真空 真空的 ON/OFF。 值 无吸嘴真空值。 判定 显示过滤器弄脏检查的判定结果 正常结束时显示 OK。检查出有过滤器弄脏时，显示错误。 (2)共通设置 表11-3-2-2 共通设置 设置值 内容 LNC60 过滤不良判断值 LNC60 的过滤器不良判断值 更换吸嘴 过滤器弄脏判定…
第2部 功能详细编 第11章 机器自动诊断功能
11-4
11-3-2 过滤器弄脏检查
从下拉菜单的[单独诊断]选择[过滤器弄脏检查]，或用命令按钮选择[过滤器弄脏检查]
后，会出现过滤器弄脏检查画面。
指定送料器台架或贴片头，按下[执行检查]，执行过滤器弄脏检查。
检查结果显示于各送料器台架表上 [判定]里。
图11-3-2-1 过滤器弄脏检查画面
第2部 功能详细编 第11章 机器自动诊断功能
11-5
(1)过滤器弄脏结果
各送料器台架表的内容如下。
表11-3-2-1 过滤弄脏结果
项目 内容
真空 真空的 ON/OFF。
值 无吸嘴真空值。
判定
显示过滤器弄脏检查的判定结果
正常结束时显示 OK。检查出有过滤器弄脏时，显示错误。
(2)共通设置
表11-3-2-2 共通设置
设置值 内容
LNC60 过滤不良判断值 LNC60 的过滤器不良判断值
更换吸嘴 过滤器弄脏判定值 更换吸嘴时的、判定过滤器不良的阈值
更换吸嘴 真空上升为止重试时间 更换吸嘴时的、到真空上升结束为止的延迟时间
更换吸嘴 真空上升为止重试次数 更换吸嘴时的、到真空上升结束为止的重试次数
第2部 功能详细编 第11章 机器自动诊断功能
11-6
11-3-3 激光弄脏检查
从下拉菜单选择[单独诊断]-[激光弄脏检查]，或用命令按钮选择[激光弄脏检查]，则出
现激光弄脏检查画面。
指定送料器台架，按 [执行检查]，则执行激光弄脏检查。
检查结果分别显示于各送料器台架表中的[状态]、[弄脏]框里。

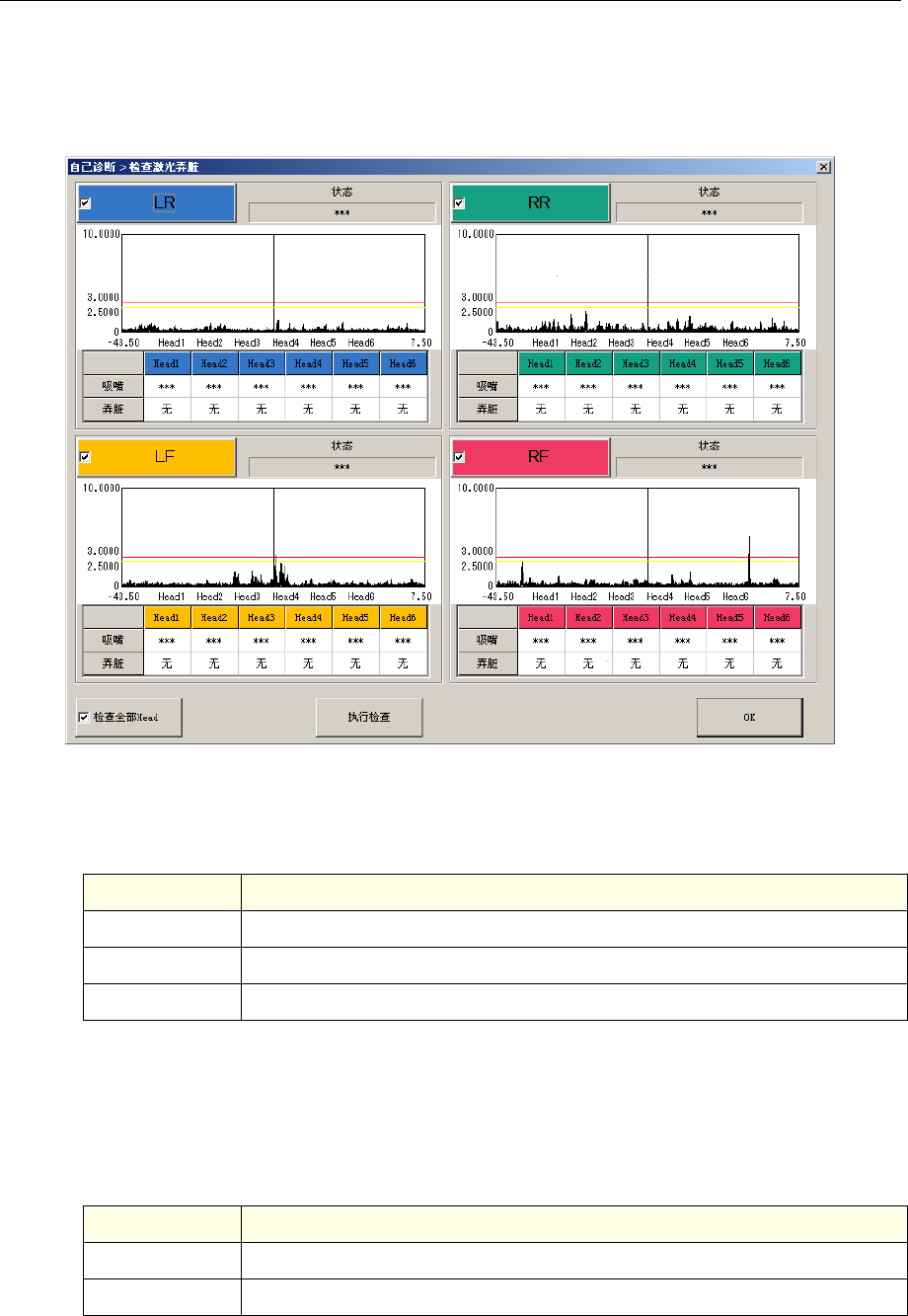

图11-3-3-1 检查激光弄脏画面
(1)状态
表11-3-3-1 状态
显示 内容
OK 正常结束
弄脏 检测出激光弄脏
错误 发生错误
(2)激光弄脏结果
用折线图在图表里显示激光弄脏检查结果。
各送料器台架表内容如下。
表11-3-3-2 激光弄脏结果
项目 内容
吸嘴 显示贴片头安装的吸嘴编号
弄脏 显示激光弄脏检查的判定结果
