第2部 功能详细编 第12章 选项元件
12-4
12-1-4 管式送料器的更换
注意
如在 XY 轴或贴片头正在动作时进行更换，管式送料器可能会接触到动作元
件，危及人身或损坏装置。
XY 轴和贴片头正在动作时，请绝对不要更换管式送料器。
请务必打开安全护罩后再进行更换。
(1) 安装步骤
1) 将“管式送料器①”的底面放置在“送料台②”上。
2) 滑动“管式送料器①”，以“安装板B⑦”作为导板，对准带式送料器底面的导板销，将
带式送料器前面的定位销插入“安装板③”的定位孔。此时，为了将“锁定支架⑨”对准
“锁定轴⑧”的V型槽，在“肘节夹紧杆⑩”解除状态下，将管式送料器前面顶在“固定板”
上，用肘节夹紧的方式来固定管式送料器。
◆ 此时，管式送料器前面的“定位销”插入孔上方的“位置标签④”的号码，即表示管式
送料器的安装位置。
3) 将电源线的“插头
11 ”对准并插入“插座12”的“电源供给部
13
”(白点在右)，直至发出
咔嚓声。
(2) 拆卸步骤
1) 向靠近自己的方向拉动电源线的“插头
11
”的滑动部，卸下连接器。
2) 解除肘节夹紧，径直向后拉“管式送料器①”，将其卸下。
请务必拿住管式送料器主体的底部。
如果仅拿住上部，会导致弹簧板的破损。
5
4
2
3
8
7
1
9
11
10
固定
解除
取外し
取付け

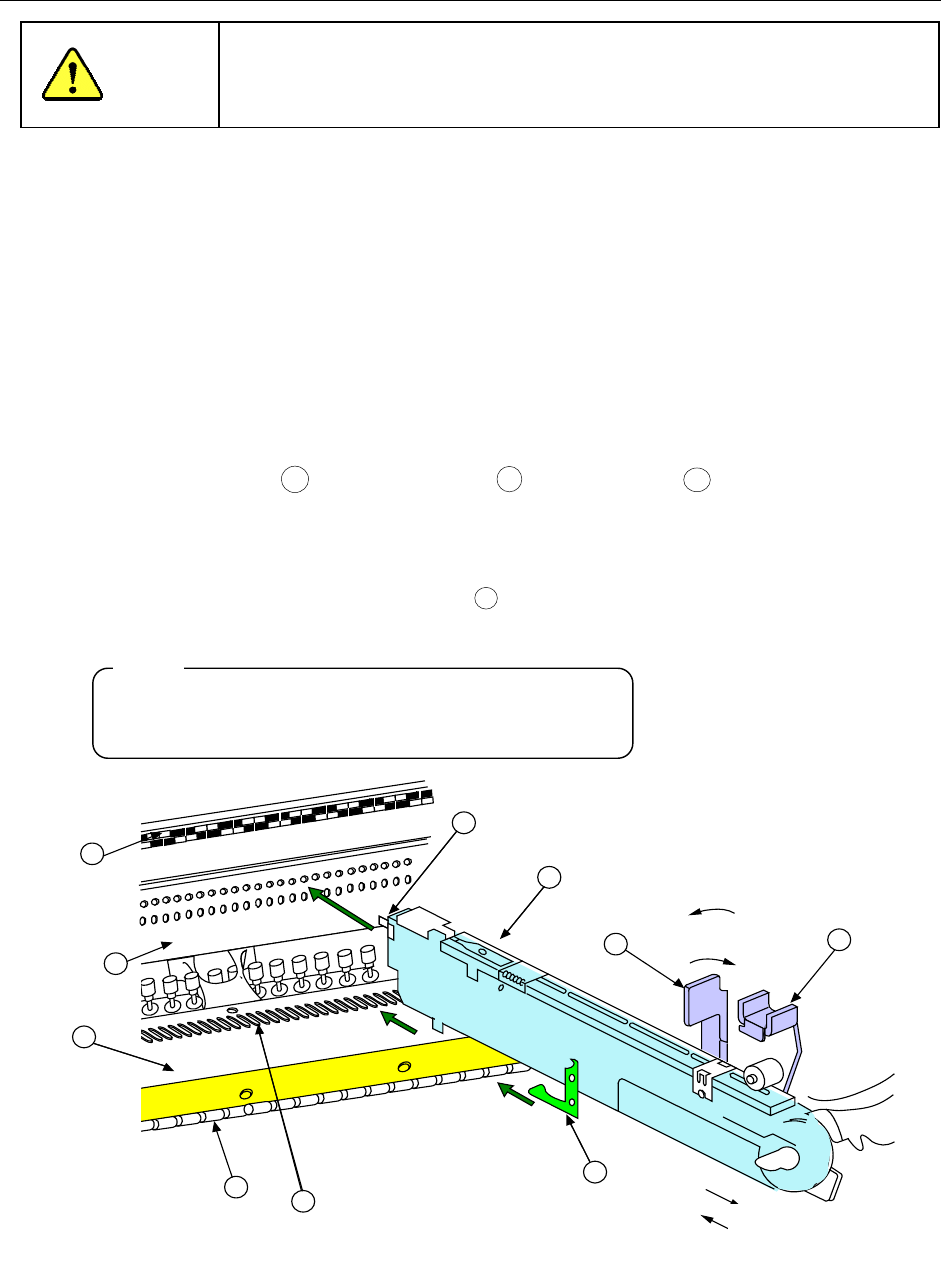

图 12-1-4-1
注意:
固定
解除
卸装
安装
第2部 功能详细编 第12章 选项元件
12-5
12-2 FPI（送料器位置指示器）
FPI位于送料器台的号码标签(表示送料器类安装位置的号码标签)的前方，号码标签的位置编号
上有一对一的LED，通过LED的亮灯和闪烁，可直观地告知送料器的安装位置和元件供应情况。
FPI的功能列表如下。
表 12-2-1
机器状态 LED 状态 功能
闪烁 显示用生产程序指定的送料器安装位置(定位销插入孔)(编号)。
准备更换时
亮灯 显示要安装的送料器在送料器台上所占的范围。
基板生产时 闪烁
任意送料器的剩余元件数低于生产程序设置的元件数警告级别
(为了得知元件剩余数不多而设置的数值)时，相应的送料器安装
位置的 LED 将闪烁，告知送料器的元件剩余数已少。
元件用完时 亮灯
在生产基板时，送料器上出现生产程序设置的元件数初始值剩余数
为0时，该送料器安装位置上的 LED 将亮灯，告知该送料器元件已
用完。
手动控制时
送料器送料
针
ON：亮灯
OFF：熄灯
用手动控制模式控制送料器送料针进行带子的传送动作、或单纯
的顶推动作时，使控制位置上各送料器定位销的 LED 与送料器送
料针的动作连动而相应地闪烁，以显示正在控制哪一位置的送料
针。
要准确地反映元件的剩余数和元件用尽，在设置切换基板生产的元件数据时，必须准确地输
入与供给送料器元件的相等数量、或与此相当的数量，否则将不能正确显示。
注意:
第2部 功能详细编 第12章 选项元件
12-6
12-3 坏板标记传感器
1) 坏板标记的颜色及大小
a) 在经过抗腐蚀加工的基板上，使用大于
φ
2.5mm且有光泽的白色标记。
b) 在白色的陶瓷基板上，使用大于
φ
2.5mm的黑色标记。
标记过小或出现飞白时，将无法进行检测。因此，标记必须清晰。
2) 显示坏板标记传感器的外观。
有关安装位置的详细内容，请参见贴片头部分的说明。
图 12-3-1
①功率放大部分 ⑤按钮2
②光纤传感器部分 ⑥RAN（通常检测位置）
③数字显示部分 ⑦SELECT（操作选择）
④按钮1 ⑧MODE（附带功能操作）
3) 坏板标记传感器灵敏度的调整方法
请参见“机器设置”的“7-4-12 坏板标记读入器示教”。
注意
请受过本装置操作培训的人进行操作。
为了避免工作人员以外的人误操作引起意外启动，请充分注意周围各种情况
后进行安装作业。
注意:
①
②
12
③
④⑤
⑥
⑦
⑧
