第2部 功能详细编 第1 2章 选项元件 12-6 12-3 坏板标记传感器 1) 坏板标记的颜色及大小 a ) 在经过抗腐蚀加工的基板上，使用大于 φ 2.5mm且有光泽的白色标记。 b) 在白色的陶瓷基板上，使用大于 φ 2.5mm的黑色标记。 标记过小或出现飞白时，将无法进行检测。因此，标记必须清晰。 2) 显示坏板标记传感器的外观。 有关安装位置的详细内容，请参见贴片头部分的说明。 图 12-3-1 ①功率放大部分 ⑤按钮2 ②…
第2部 功能详细编 第12章 选项元件
12-5
12-2 FPI（送料器位置指示器）
FPI位于送料器台的号码标签(表示送料器类安装位置的号码标签)的前方，号码标签的位置编号
上有一对一的LED，通过LED的亮灯和闪烁，可直观地告知送料器的安装位置和元件供应情况。
FPI的功能列表如下。
表 12-2-1
机器状态 LED 状态 功能
闪烁 显示用生产程序指定的送料器安装位置(定位销插入孔)(编号)。
准备更换时
亮灯 显示要安装的送料器在送料器台上所占的范围。
基板生产时 闪烁
任意送料器的剩余元件数低于生产程序设置的元件数警告级别
(为了得知元件剩余数不多而设置的数值)时，相应的送料器安装
位置的 LED 将闪烁，告知送料器的元件剩余数已少。
元件用完时 亮灯
在生产基板时，送料器上出现生产程序设置的元件数初始值剩余数
为0时，该送料器安装位置上的 LED 将亮灯，告知该送料器元件已
用完。
手动控制时
送料器送料
针
ON：亮灯
OFF：熄灯
用手动控制模式控制送料器送料针进行带子的传送动作、或单纯
的顶推动作时，使控制位置上各送料器定位销的 LED 与送料器送
料针的动作连动而相应地闪烁，以显示正在控制哪一位置的送料
针。
要准确地反映元件的剩余数和元件用尽，在设置切换基板生产的元件数据时，必须准确地输
入与供给送料器元件的相等数量、或与此相当的数量，否则将不能正确显示。
注意:
第2部 功能详细编 第12章 选项元件
12-6
12-3 坏板标记传感器
1) 坏板标记的颜色及大小
a) 在经过抗腐蚀加工的基板上，使用大于
φ
2.5mm且有光泽的白色标记。
b) 在白色的陶瓷基板上，使用大于
φ
2.5mm的黑色标记。
标记过小或出现飞白时，将无法进行检测。因此，标记必须清晰。

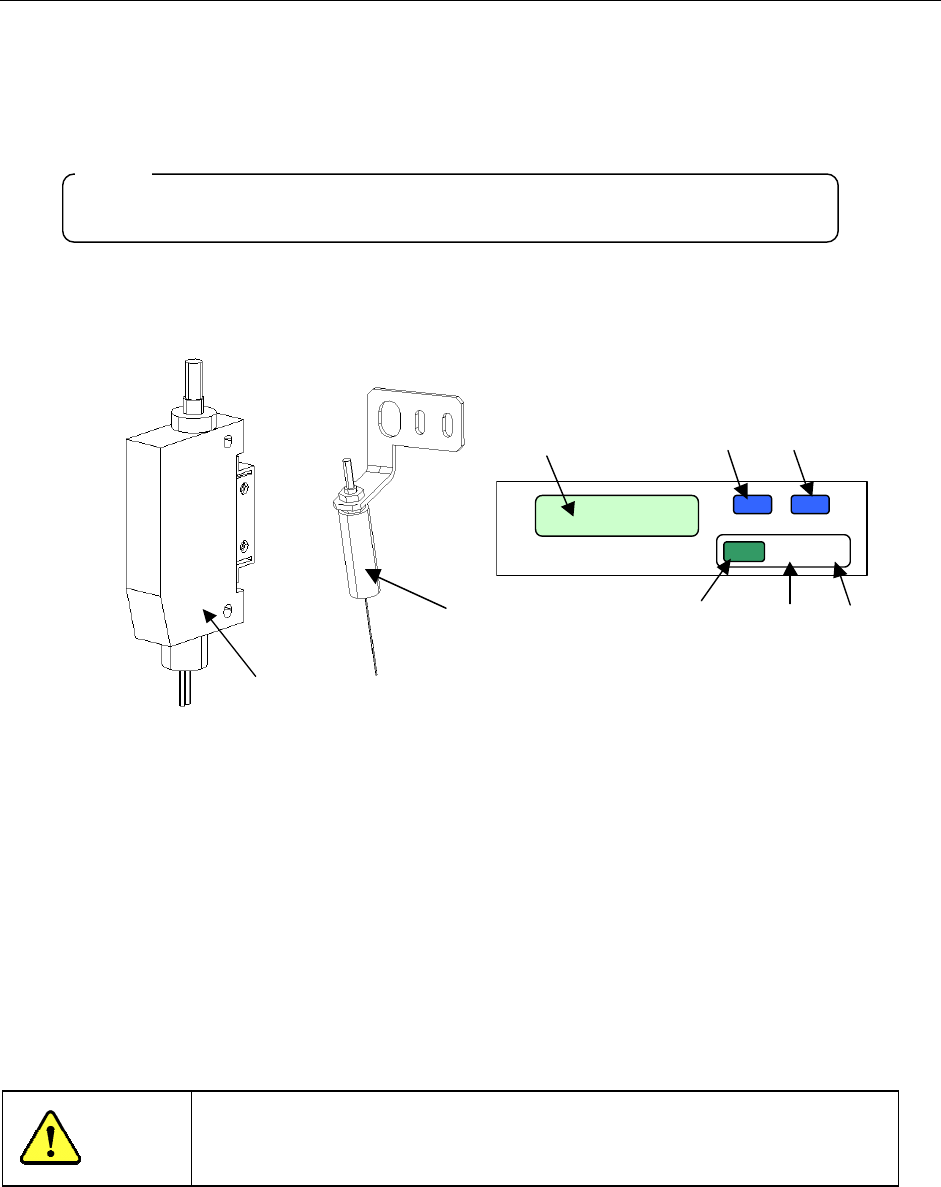

2) 显示坏板标记传感器的外观。
有关安装位置的详细内容，请参见贴片头部分的说明。
图 12-3-1
①功率放大部分 ⑤按钮2
②光纤传感器部分 ⑥RAN（通常检测位置）
③数字显示部分 ⑦SELECT（操作选择）
④按钮1 ⑧MODE（附带功能操作）
3) 坏板标记传感器灵敏度的调整方法
请参见“机器设置”的“7-4-12 坏板标记读入器示教”。
注意
请受过本装置操作培训的人进行操作。
为了避免工作人员以外的人误操作引起意外启动，请充分注意周围各种情况
后进行安装作业。
注意:
①
②
12
③
④⑤
⑥
⑦
⑧
第2部 功能详细编 第12章 选项元件
12-7

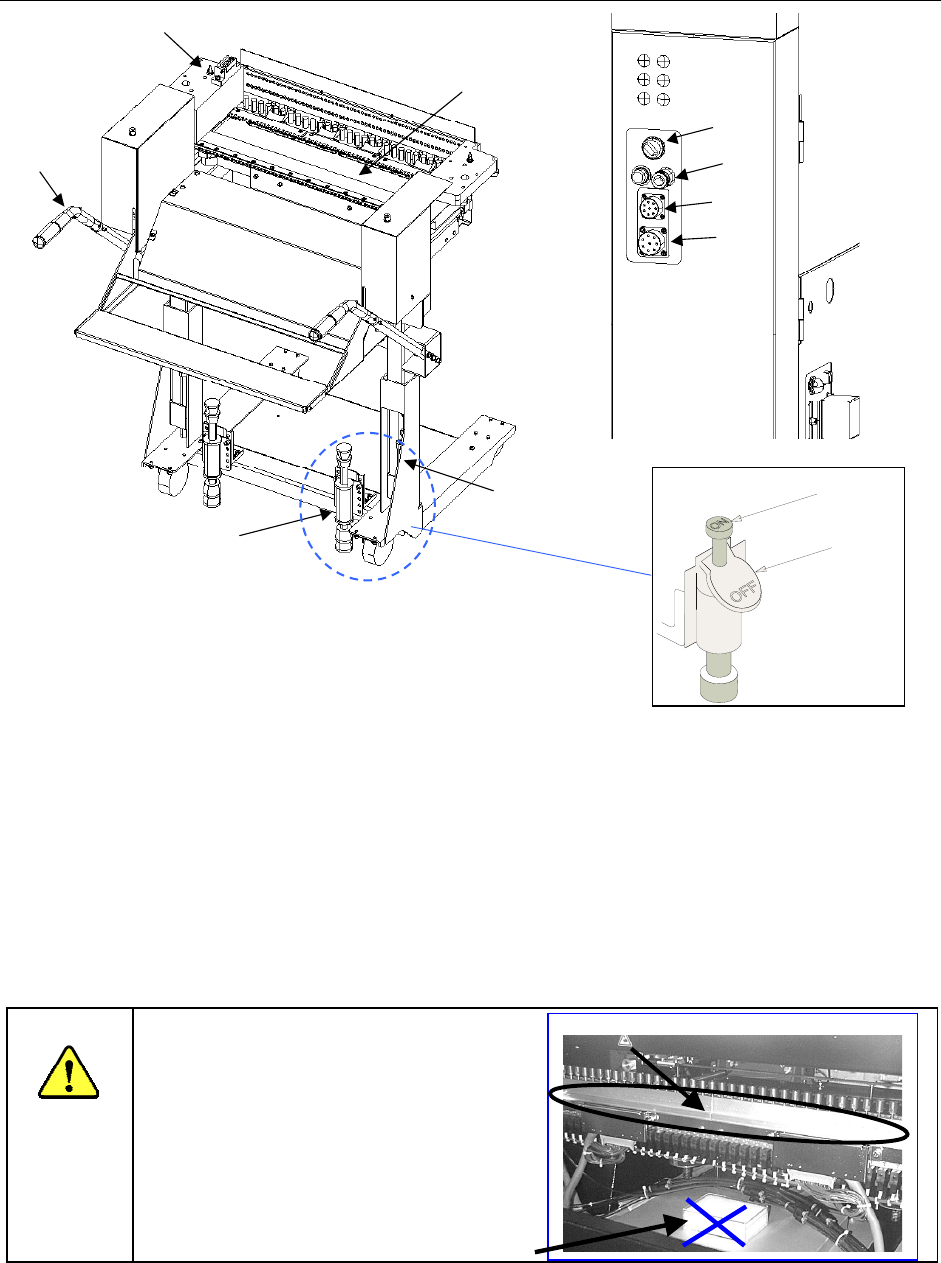

12-4 统一更换台
图 12-4-1
图 12-4-2 滑动车制动器
① 统一更换台主体 ⑦ E 台架插口
② 送料器台架 ⑧ 压缩空气接口
③ 滑动车把手 ⑨ 送料器台架开关
④ 滑动车制动器 ⑩ 锁紧踏板
⑤ 台架定位销 ⑪ 解锁踏板
⑥ M 台架插口
注意
在驱动气缸下面注意不要放工具或其
他物品。否则在升降机下降时，与驱动
气缸接触，不仅会损伤放置的东西，还
会损坏机器尤其会损坏连接器支架，可
能引起短路，容易发生火灾。
驱动气缸
绝对不要放物品
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
⑪
