第 1 部 基本编 第 1 章 设备概要 1- 64 1-4-2-7 机器自动诊断功能 机器自动诊断功能画面的命令按钮构成及其对应处理功能概要，说明如下： 页 1／2 2／2 No. 图标 名称 图标 名称 1 通用标记脏污检查 2 过滤器脏污检查 3 激光脏污检查 4 AT C 滑板开关检查 5 6 7 8 退出 返回桌面
第 1 部 基本编 第 1 章 设备概要
1-
63

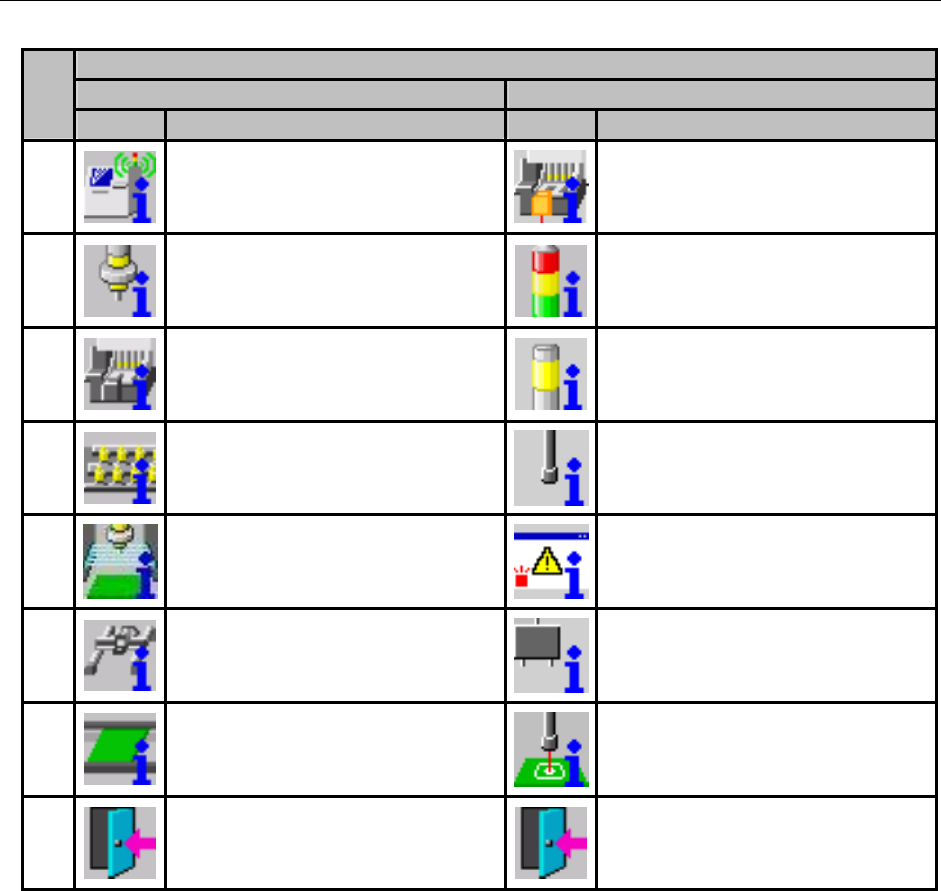

1-4-2-6 设备运行信息
页
1／2 2／2
No.
图标 名称 图标 名称
1
机器运行信息
HMS 运行信息
2
各吸嘴运行信息
信号灯运行信息
3
各贴片头运行信息
迷你信号灯运行信息
4
ATC 运行信息
OCC 运行信息
5
激光运行信息
异步运行信息
6
轴运行信息
SOT 运行信息
7
传送信息
坏板标记运行信息
8
退出
返回桌面
退出
返回桌面
第 1 部 基本编 第 1 章 设备概要
1-
64

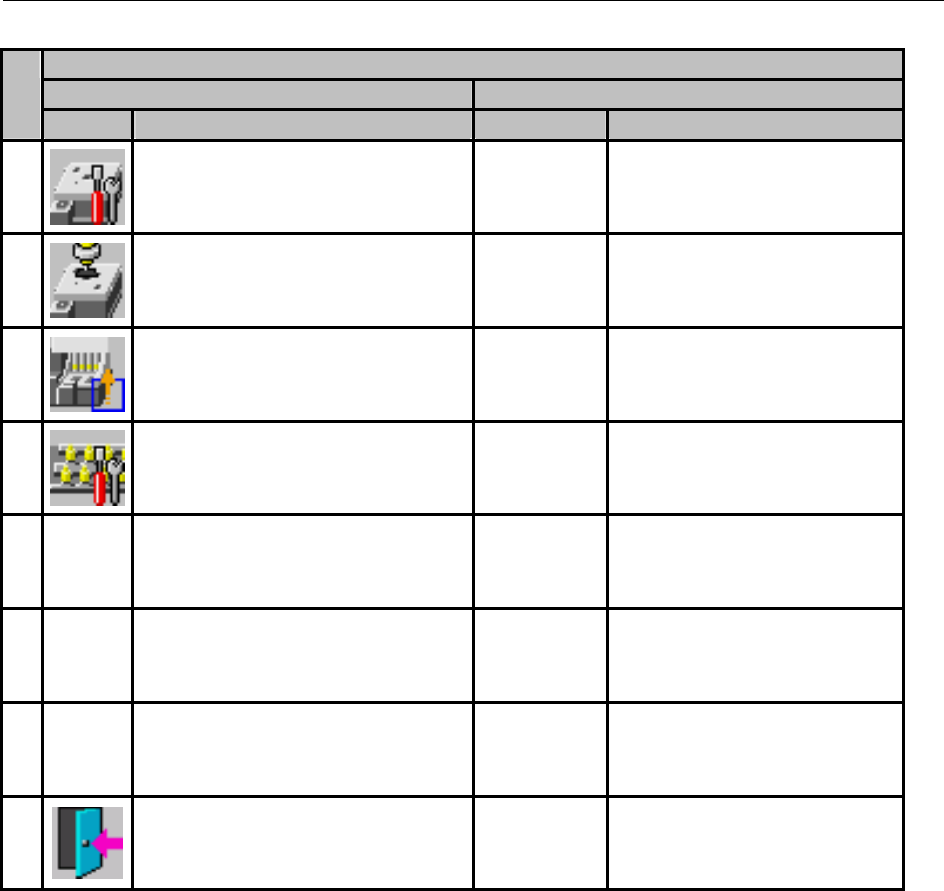

1-4-2-7 机器自动诊断功能
机器自动诊断功能画面的命令按钮构成及其对应处理功能概要，说明如下：
页
1／2 2／2
No.
图标 名称 图标 名称
1
通用标记脏污检查
2
过滤器脏污检查
3
激光脏污检查
4
ATC 滑板开关检查
5
6
7
8
退出
返回桌面
第 1 部 基本编 第 1 章 设备概要
1-
65
1-4-3 功能栏
使用功能栏，进行各项应用程序的退出、启动、示教、跟踪、语言切换等操作。
功能栏上的按钮，可以用鼠标或触摸屏进行操作。
通过功能栏可以快速切换已经启动的应用程序。
在功能栏上可操作下列应用程序：
1. 桌面
2. 程序编辑
3. 生产
4. 机器设置
5. 手动控制
6. 自动校准
7. 装置运行信息
8. 预热
9. 通过
10.机器自动诊断功能
