附录 用语集
A-2
● ATC
Auto Tool Changer（自动工具交换装置）的简称。
FX-3机把与元件的大小对应的吸嘴装在贴片头上进行元件的吸取·贴片。
ATC是这些吸嘴的保管场所。
● BGA、FBGA
BGA为Ball Grid Array（球栅阵列封装）的简称；
FBGA为 Fine pitch BGA（密脚距 BGA）的简称。

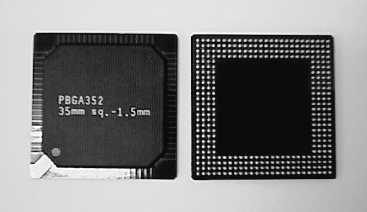

在元件贴片面上焊球格子状排列，具有不易变
形、易操作处理的特点。
最近，英特尔公司的计算机周边电路采用此项技
术，使得在计算机领域里BGA、FBGA的使用量急
剧增长。
● BOC 校准
通过识别BOC标记，计算校正率的功能。
使用BOC标记进行贴片时，如果不取得BOC校准值，在进行贴片位置示教时贴片位置会出现偏
离。
● BOC 标记
Board Offset Correction 标记的简称。
在基板上设置标记，以校正确定基板位置的外周及定位销孔等机械加工部分与焊盘(LAND)之间
的偏差。
在操作FX-3时指定2点或3点的标记，指定2点时可进行旋转和伸缩的校正；指定3点时，在原基础
上进行XY的偏斜校正。
● CRT
Cathode Ray Tube（阴极射线管）的简称。电视中使用的显像管。在老款机器中作为图像监视
器使用。
● EPU
External Programming Unit（外部程序设计装置）的简称。在计算机上输入FX-3的生产程序，
通过软盘在设备主机上使用。
● HLC
Host Line Computer（主控计算机）的简称。是管理KE系列、FX系列、CX系列、KD-770、K
D-775的生产线、制作程序的计算机软件，最多可控制7台设备。具有制作元件、图像、粘结(KD
系列)数据十分简便的“数据库功能”、以及组合多种生产程序、缩短准备时间的《生产计划》
等功能。
附录 用语集
A-3
● HMS
Height Measurement System（高度测量装置）的简称。测量元件吸取高度的装置。
● HOD
Handheld Operation Device(手持操作盘)的简称。用于示教时移动、控制贴片头、OCC等各
种装置。
● IC 标记
进行QFP等高精度元件贴片时在元件底板附近设置的定位用标记。也称为基准领域标记。
● I/O 的安全方向设定
吸嘴返回ATC、释放基板、Z轴移动到安全高度等一系列的处理。除贴片头稍有移动可能影响其
它装置的情况以外，推荐执行。
● MTC
Matrix Tray Changer（矩阵托盘交换器）的简称。
将托盘元件供给KE系列主机的装置。MTC内部的贴片头从托盘中吸取元件，将元件装载在称为
梭子的装置上。梭子从下侧真空吸取元件，向KE系列主机(以下称为“装置”)内部移动。装置的
贴片头吸取梭子的元件后，进行贴片。
TR-6D/6S有2种，TR-6S/6D在装置的右侧。TR-6D通过在上下段的格架中设定相同种类的元件，
可以进行不间断运行(下段的元件用尽后，可以从上段供给元件，在此期间向下段的格架中供给
元件)。
● MTS
Matrix Tray Server（矩阵托盘服务器）的简称。
相对于MTC用梭子供给元件，MTS是将托盘伸进装置内部，由装置的贴片头直接吸取·贴装元件。
装配了MTS时，由于其后部完全被送料托盘占有，所以不能再设置其它送料器。
● OCC
Offset Correction Camera（位置校正摄像机）的简称。
进行BOC标记的示教·识别、贴片·吸取位置的示教。
● PLCC
Plastic Leaded Chip Carrier
（塑封有引线芯片载体）的简称。也标示为QFJ。
在4边有J字形状引脚的元件。引脚的位置精度好不易变形，适于自动装配。
