H01HEAD2/5 H01ヘ ッド2 /5 UH00652 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 AA60706 1 SLEEVE スリー ブ OT 2 PM20282 1 CAP キャッ プ FE 3 PZ30441 1 SPRING スプリ ング…
Ref.1/
Ref.1/
B
D
16
23
33
35
24
25
26
27
25
26
27
6
8
7
9
10
11
12
13
13
12
14
15
30
31
32
3
17
22
28
34
1
2
4
5
5.1
5.2
5.3
18
UH00652
130
PTS-NXT2-01JE
Vol.1
H01HEAD2/5
H01ヘッド2/5
UH00652
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA60706 1 SLEEVE スリーブ OT
2 PM20282 1 CAP キャップ FE
3 PZ30441 1 SPRING スプリング FE
4 PM36082 1 PIPE パイプ FE
5 PM20324 1 SLEEVE スリーブ FE
5.1 A5202W 1 ORING Ｏリング ﾟ6.60X0.81(NBR) OT
5.2 PM20293 1 COLLAR カラー FE
5.3 H1339A 1 PAD,VACUUM パットバキューム KP-3.5-N OT
6 PM11691 1 NUT,LOCK ナットロック AL
7 N4018A 1 SCREW,HEXSOCKETSET ネジ六角穴止め M03X003ｸﾎﾞﾐｻｷ FE
8 K5613A 1 BLOCK 駒 SM-301E OT
9 PB06641 1 RETAINER,BEARING 押えベアリング FE
10 H5268T 4 BOLT,HEXSOCKET ボルト六角穴 M02.5X006 FE
11 W1020H 4 WASHER,LOCK ワッシャスプリング 2.5M/M FE
12 H42220 1 BEARING ベアリング 7901CTYDBC7P5 OT
13 PM20304 1 COLLAR,BEARING カラーベアリング AL
14 H1166T 4 PACKING パッキン MY-16 OT
15 A52030 3 ORING Ｏリング ﾟ21.50X1.50(NBR) OT
16 AA61304 1 SPACER スペーサ OT
17 AA1TM04 1 SHAFT,SPLINE シャフトスプライン OT
18 A5203A 1 ORING Ｏリング ﾟ8.31X1.00(NBR) OT
22 H2168A 1 PIN,PARALLEL ピン平行 ﾟ1.6X4Aｼｭ(ｽﾃﾝﾚｽ) OT
23 PZ11901 4 SCREW,C/RPAN 小ネジ十穴鍋 FE
24 AA1FR03 1 FLANGE フランジ OT
25 PZ11671 2 STOPPER ストッパ OT
26 H5266A 4 BOLT,HEXSOCKET ボルト六角穴 M02X006 FE
27 W1020A 4 WASHER,LOCK ワッシャスプリング 2M/M FE
28 PH00274 2 PIN,CLAMP ピンクランプ OT
30 PM11721 1 PLUG プラグ FE
31 PS00811 1 SHEET シート PL
32 PZ09531 1 HOSE,AIR ホースエアー OT
33 PS01220 1 SEAL シール PL
34 AA1FZ04 1 FILTER フィルタ OT
35 PZ22531 1 HOOK フック FE
131
PTS-NXT2-01JE
Vol.1

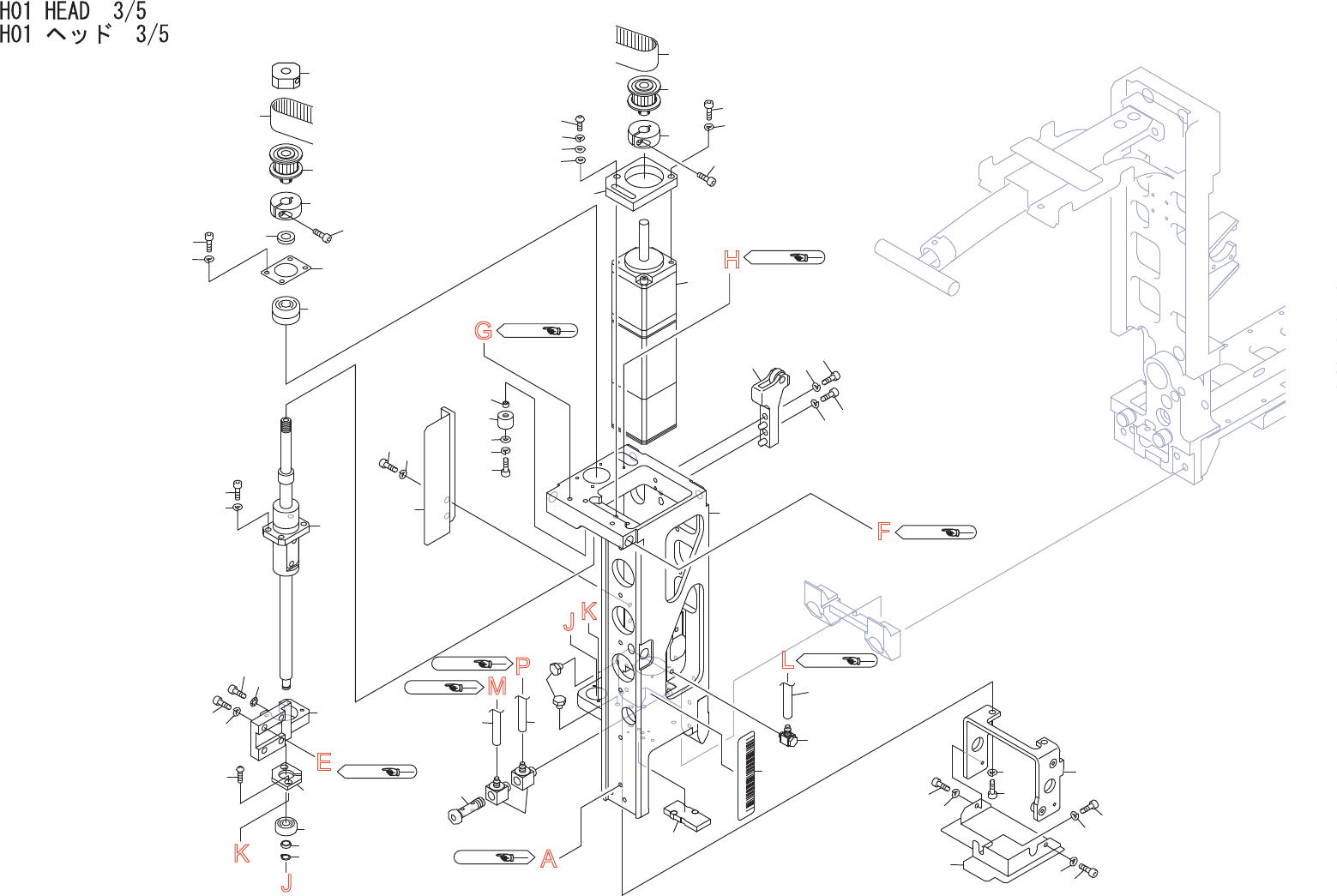

Ref.1/
Ref.4/
Ref.4/
Ref.1/
Ref.4/
A
H
E
F
G
K
J
K
J
L
M
P
Ref.4/
Ref.4/
Ref.4/
1
2
3
4
5
7
15
16
17
18
19
19
20
20
21
22
24
25
26
27
28
29
30
35
34
36
37
38
39
40
41
42
44
47
48
49
50
51
52
53
54
59
60
61.1
61.2
61
62
63
64
65
29.1
8
9
10
11
6
68
67
67
23
23
31
32
33
55
56
57
58
UH00652
132
PTS-NXT2-01JE
Vol.1
