PTS-NXT2-01JE - 第148页
A Ref.UG007 1 10 10 6 10 10 12 11 1 14 7 8 9 2 4 5 3 5 4 3 3 4 5 13 15 UG00616 148 PTS-NXT2-01JE Vol.1
HEADCASE
装着ヘッド収納箱
AA16Y04
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA16Y04 1 CASE ケース OT H12,H08,H04,H01
2 XK02251 1 CASE ケース OT
3 PS01034 1 SHEET シート OT
4 PS00641 1 SHEET シート OT
5 PS00651 1 SHEET シート OT
6 PS01452 1 SHEET シート OT
7 PS01053 1 SHEET シート OT
8 PS01043 1 SHEET シート OT
147
PTS-NXT2-01JE
Vol.1
A
Ref.UG007
1
10
10
6
10
10
12
11
1
14
7
8
9
2
4
5
3
5
4
3
3
4
5
13
15
UG00616
148
PTS-NXT2-01JE
Vol.1

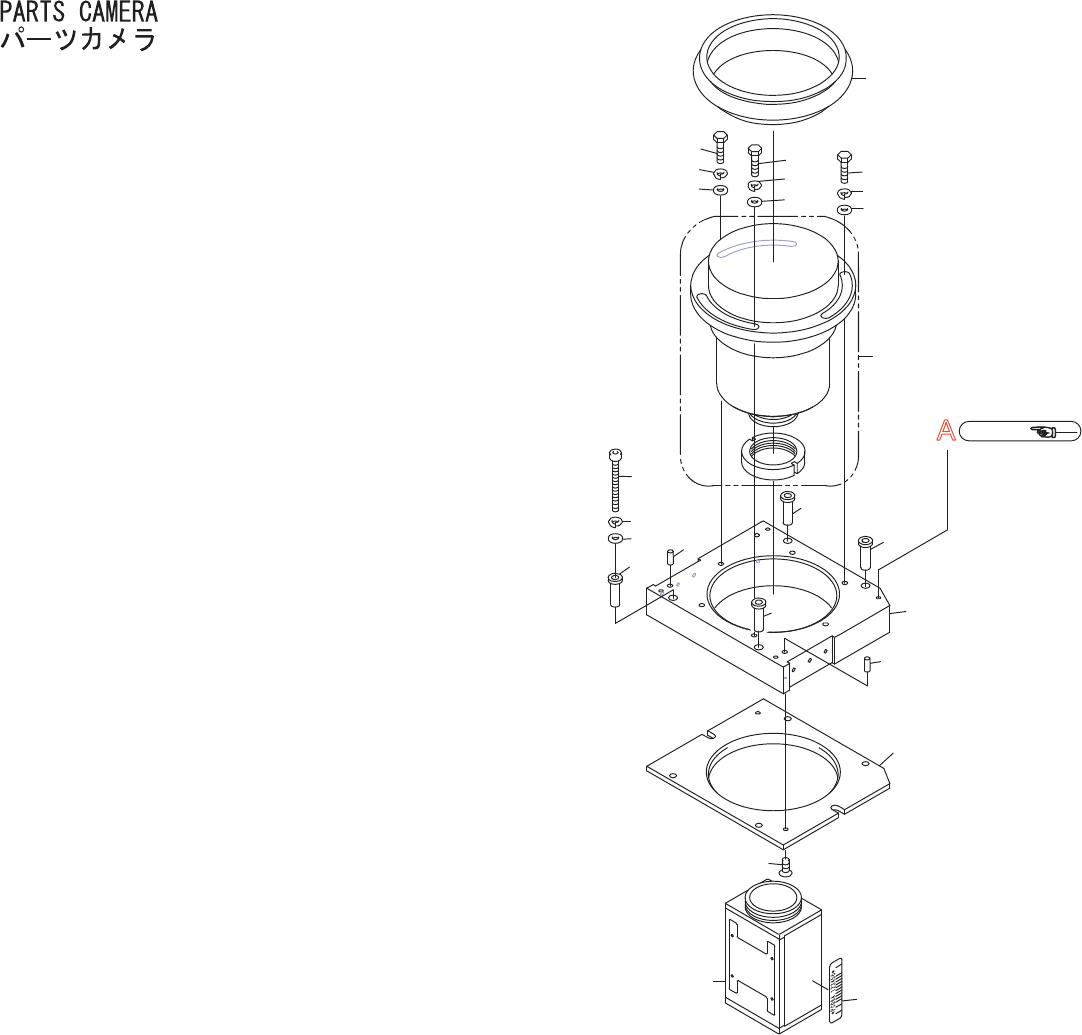

PARTSCAMERA
パーツカメラ
UG00616
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 H2093E 2 PIN,PARALLEL ピン平行 ﾟ4X10Aｼｭｽﾃﾝﾚｽ OT
2 XR00073 1 LENS レンズ OT
3 H5178A 3 BOLT,HEX ボルト六角 M05X020 FE
4 W1023A 3 WASHER,LOCK ワッシャスプリング 5M/M FE
5 W1044A 3 WASHER,FLAT ワッシャ平 4W-5 FE
6 PM02899 1 BKT ＢＫＴ FE
7 H5296A 4 BOLT,HEXSOCKET ボルト六角穴 M04X040 FE
8 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
9 W1040S 4 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4)(3ｶｸﾛ) FE
10 PH00381 4 BUSHING ブシュ OT
11 PH00371 1 BKT ＢＫＴ OT
12 K5357T 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X008 FE
13 XK00795 1 CAMERA カメラ OT
14 PX01681 1 SEAL,BARCODE シールバーコード OT
15 PG04703 1 SEAL,RUBBER シール
ゴ
ム PL
