PTS-NXT2-01JE - 第151页
PARTSCAMERALIGHT パー ツカメ ラライ ト UG00715 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PB24691 1 COVER カバー FE 2 K51993 4 SCREW,WASHERASS'Y 小ネジ 座金 組 込み M…
A
15
14
13
9
8
7
6
1
43
44
22
20
20
22
20
20
17
22
22
23
6
7
8
6
7
8
22
15
15
15
15
16
11
10
48
49
17
18
2
5
5
5
12
21
UG00715
Ref.UG006
150
PTS-NXT2-01JE
Vol.1

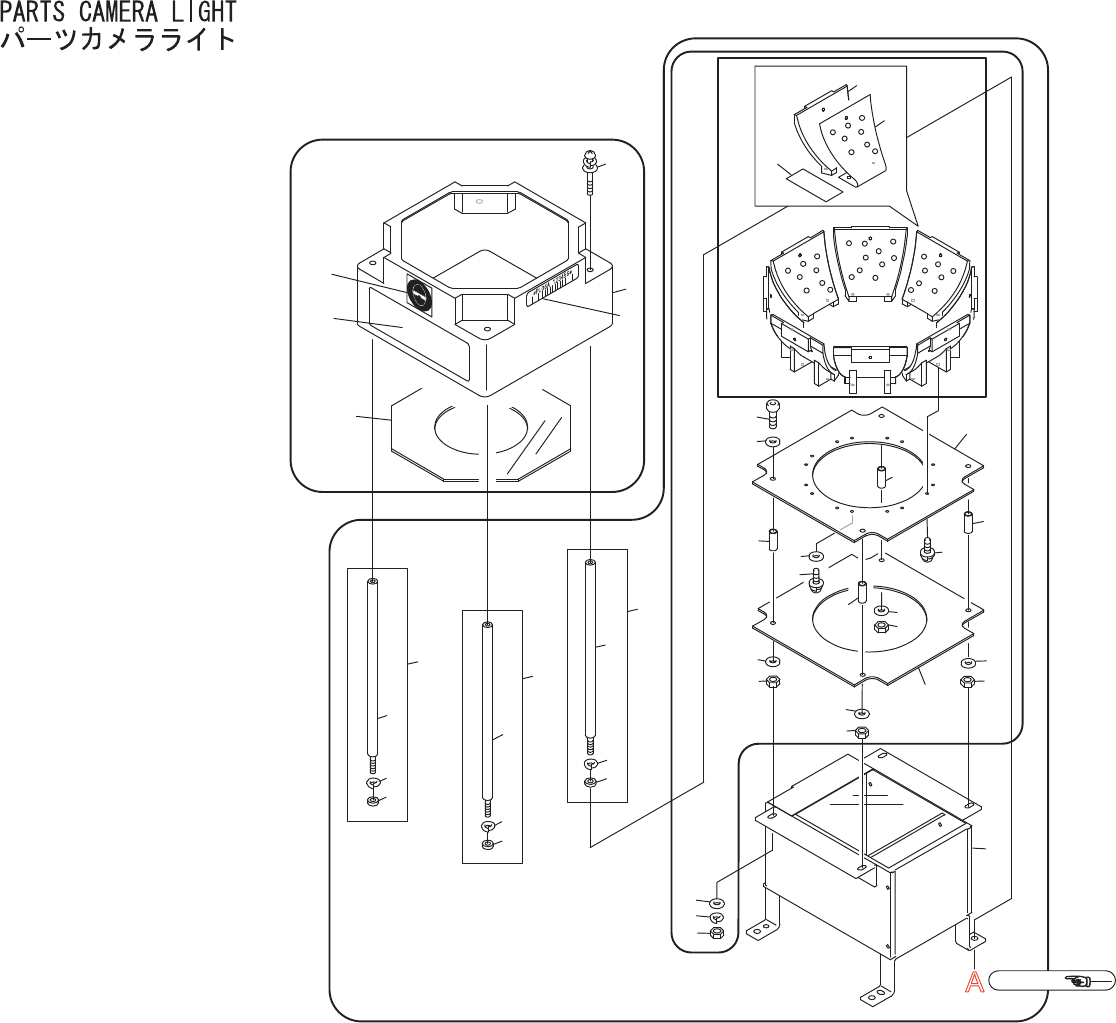

PARTSCAMERALIGHT
パーツカメラライト
UG00715
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB24691 1 COVER カバー FE
2 K51993 4 SCREW,WASHERASS'Y 小ネジ座金組込み M03X012ﾅﾍﾞｾﾑｽP4(3ｶｼﾛ) FE
5 AA65805 4 BOLT ボルト OT
6 PM02875 4 BOLT ボルト FE
7 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
8 PM02885 4 WASHER ワッシャ FE
9 XK03721 1 COVER,GLASS カバーガラス OT
10 DBGC1672 8 HOLDER,LIGHT ホルダライト OT
11 XK04920 8 BOARD,PRINTEDCIRCUIT 基板プリント OT
12 XK04760 1 BOARD,PRINTEDCIRCUIT 基板プリント OT
13 H5282A 4 BOLT,HEXSOCKET ボルト六角穴 M03X030 FE
14 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
15 W1040R 8 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
16 W1042A 4 WASHER,FLAT ワッシャ平 4W-3 FE
17 N4001S 16 SCREW ネジ U-2506-S1ｾﾑｽﾈｼﾞ OT
18 W10017 1 WASHER ワッシャ EE-0306-05R OT
20 S32270 4 SPACER スペーサ CZ-315 OT
21 XK04771 1 BOARD,PRINTEDCIRCUIT 基板プリント OT
22 N10795 8 NUT,HEX ナット六角 M03(3ｶｸﾛ) FE
23 AA17519 1 LAMP ランプ OT
43 PX02171 1 SEAL,BARCODE シールバーコード OT
44 PZ25701 1 SEAL シール PL
48 PZ37160 1 TAPE テープ OT 100pieces/set
49 PX08560 1 NAMEPLATE,CAUTION 銘板 注意 OT
151
PTS-NXT2-01JE
Vol.1

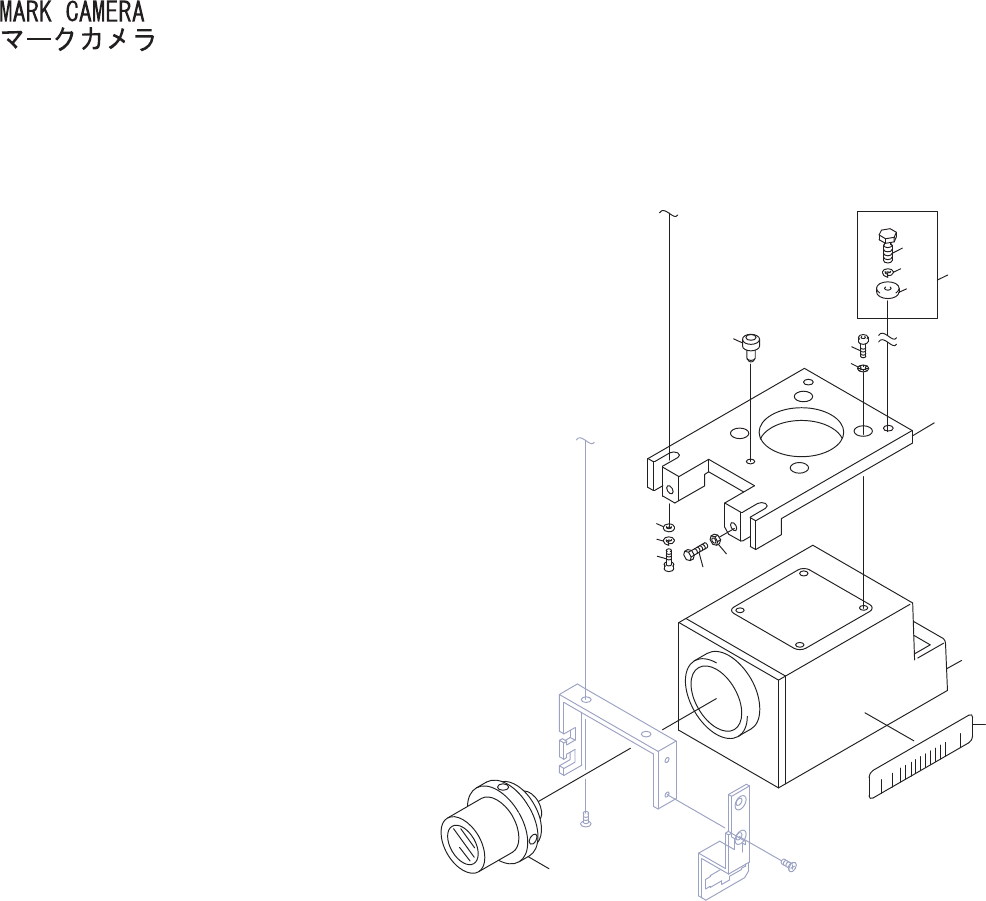

25
28
29
27
33
38
33.1
43
26
30
31
32
37
36
35
34
UG00313
152
PTS-NXT2-01JE
Vol.1
