MARKCAMERALIGHT マー クカメ ラライ ト UG00417 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PH00322 1 COVER カバー PL 2 K51690 4 SCREW,C/RCOUNTERSUNK 小ネジ 十穴 皿 M02X025…

100%1 / 785
18
16
17
11
10
9
14
15
7
19
6
5
4
8
18
16
17
44
49
3
13
12
21
22
23
2
24
48
1
UG00417
154
PTS-NXT2-01JE
Vol.1

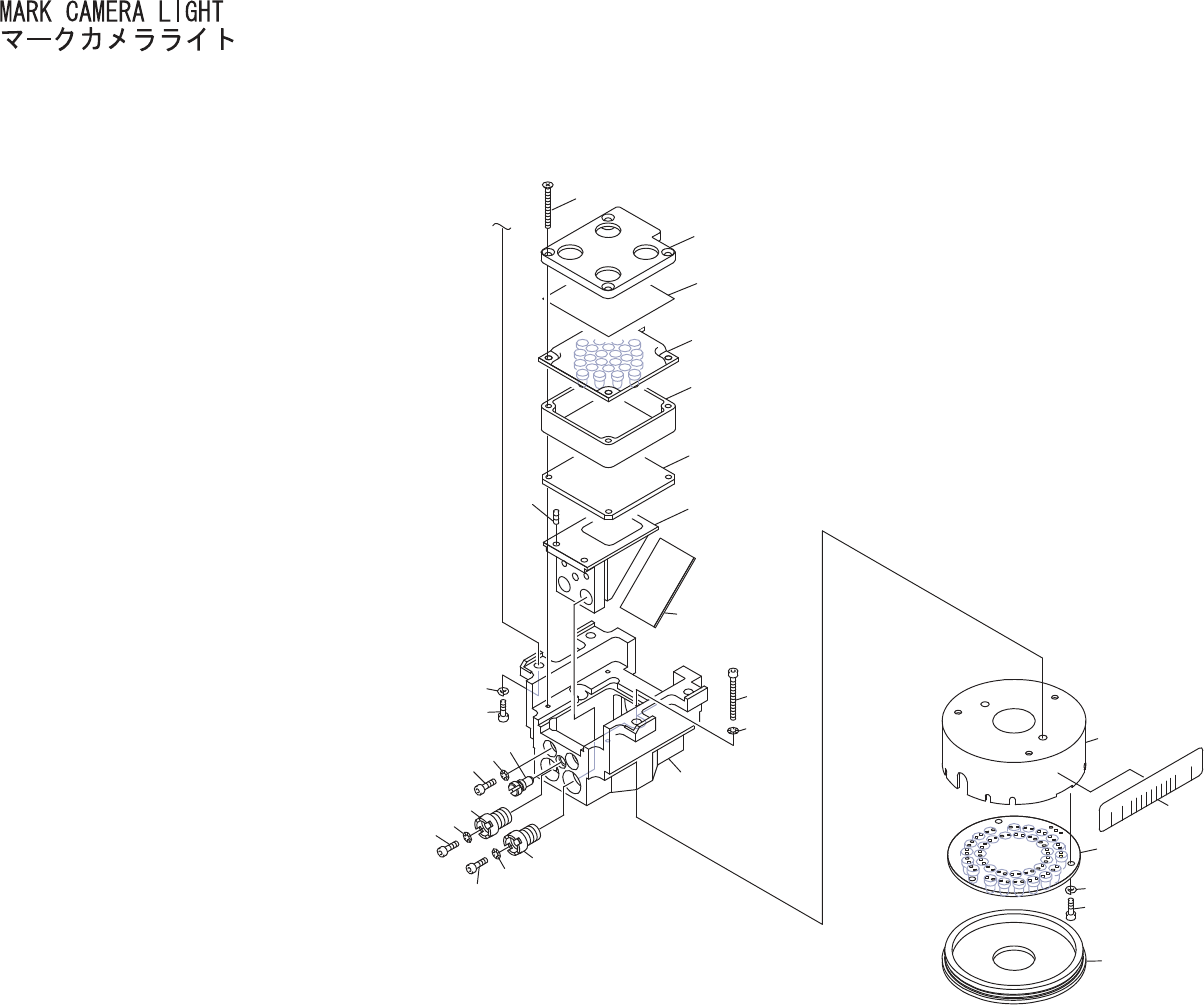

MARKCAMERALIGHT
マークカメラライト
UG00417
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PH00322 1 COVER カバー PL
2 K51690 4 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M02X025 FE
3 XK04791 1 BOARD,PRINTEDCIRCUIT 基板プリント OT Note.1
4 PH00332 1 COVER カバー PL
5 PJ00061 1 PLATE,ACRYLIC プレートアクリル PL
6 PM82832 1 BKT ＢＫＴ AL
7 N4019A 2 SCREW,HEXSOCKETSET ネジ六角穴止め M03X004ｸﾎﾞﾐｻｷ FE
8 XM00175 1 MIRROR ミラー OT
9 PM0AWZ0 1 HOLDER,LIGHT ホルダライト AL
10 H5280C 2 BOLT,HEXSOCKET ボルト六角穴 M03X022 FE
11 W1010A 2 WASHER,CONICAL ワッシャ皿 M-3-L FE
12 H5275A 4 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
13 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
14 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
15 W1010A 2 WASHER,CONICAL ワッシャ皿 M-3-L FE
16 PM82842 2 ADJUSTER アジャスタ FE
17 H5277A 2 BOLT,HEXSOCKET ボルト六角穴 M03X012 FE
18 W1010A 2 WASHER,CONICAL ワッシャ皿 M-3-L FE
19 PH00352 1 COVER カバー PL
21 XK04781 1 BOARD,PRINTEDCIRCUIT 基板プリント OT Note.1
22 H5274A 3 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
23 W1021A 3 WASHER,LOCK ワッシャスプリング 3M/M FE
24 PH00361 1 PLATE,ACRYLIC プレートアクリル PL
44 PX01671 1 SEAL,BARCODE シールバーコード OT
48 PM98811 1 PIN ピン FE
49 PS03051 1 SHEET シート OT
Note.1:Theseitemscanbepurchasedseparatelyorasset(AJ0CF00LAMP,LED).
:これらの部品をｾｯﾄで購入することができます。AJ0CF00ﾗﾝﾌﾟ_LEDで注文してください。
155
PTS-NXT2-01JE
Vol.1
A
Ref.

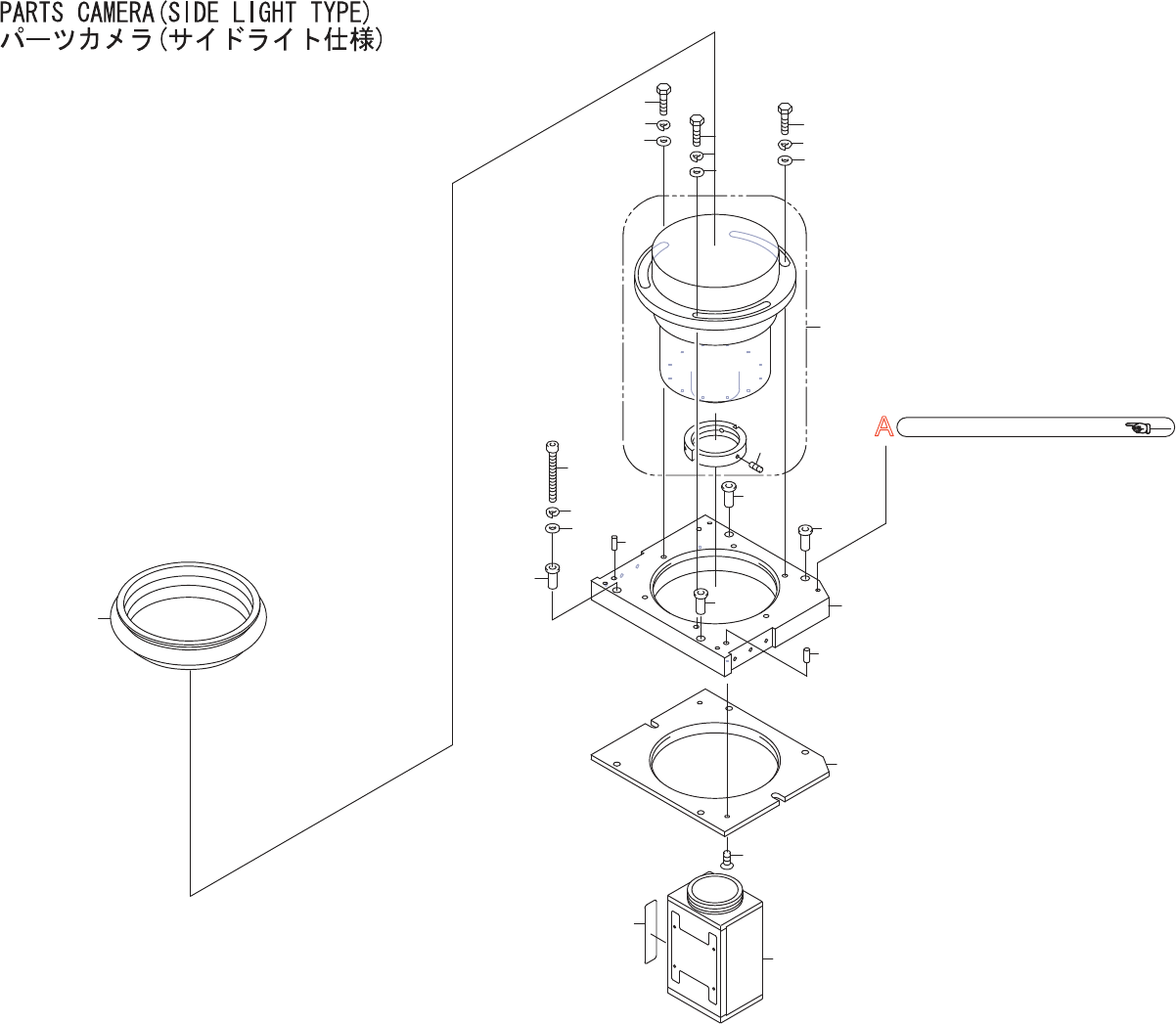

PARTS CAMERA LIGHT(SIDE LIGHT)
1
10
6
10
12
11
1
14
7
8
9
10
10
2.1
15
2
5
4
3
13
5
4
3
5
4
3
UG00514
156
PTS-NXT2-01JE
Vol.1
