M3II-BED7/7
M3II-ベッド7/7
QK02S03
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
41 Y30350 1 UNION ユニオン KQ2X04-06 OT
42 PZ45101 1 TUBE チューブ OT INT[DOUBLECONVEYOR]
42.1 PZ15802 1 TUBE チューブ OT INT[SINGLECONVEYOR]
43 Y3027B 1 UNION ユニオン PWJ8-6 OT
44 Y3077T 1 UNION,ELBOW ユニオンエルボ KQ2L04-06 OT
45 PZ45110 1 TUBE チューブ OT INT[DOUBLECONVEYOR]
45.1 PZ41020 1 TUBE チューブ OT INT[SINGLECONVEYOR]
71 H14591 1 VALVE,SOL バルブＳＯＬ MV090-03-DC24V OT Note.1
72 Y3077Z 3 UNION,ELBOW ユニオンエルボ KQ2L04-M5 OT Note.1
73 K5076Y 1 CONNECTOR コネクタ KQ2U04-M5 OT Note.1
74 S3158R 1 SW,PRESSURE ＳＷプレッシャ ZSE30-01-65-ML OT Note.1
75 Y3086W 1 UNION,HALF ユニオンハーフ KQ2S04-M5 OT Note.1
76 PZ41031 1 TUBE チューブ OT Note.1
77 PZ41040 1 TUBE チュー
ブ
OT Note.1
Note.1:ThepartsforConveyorunit.
:コンベア構成部品。
189
PTS-NXT2-01JE
Vol.1
B
A
A
B
B
A
17
10
12
11
9
14
15
16
6
7
8
2
4
3
15
16
16
15
16
15
28
29
30
31
32
34
35
36
64
54
5
5.1
67
62
62
61
61
61
61
61
61
61
61
19
18
65
66
32.1
28.1
1
20
21
25
24
23
26
26
49
51
50
68
70
69
71
72
72
72
72
55
55
55
55
57
58
59
26
QK02T03
190
PTS-NXT2-01JE
Vol.1

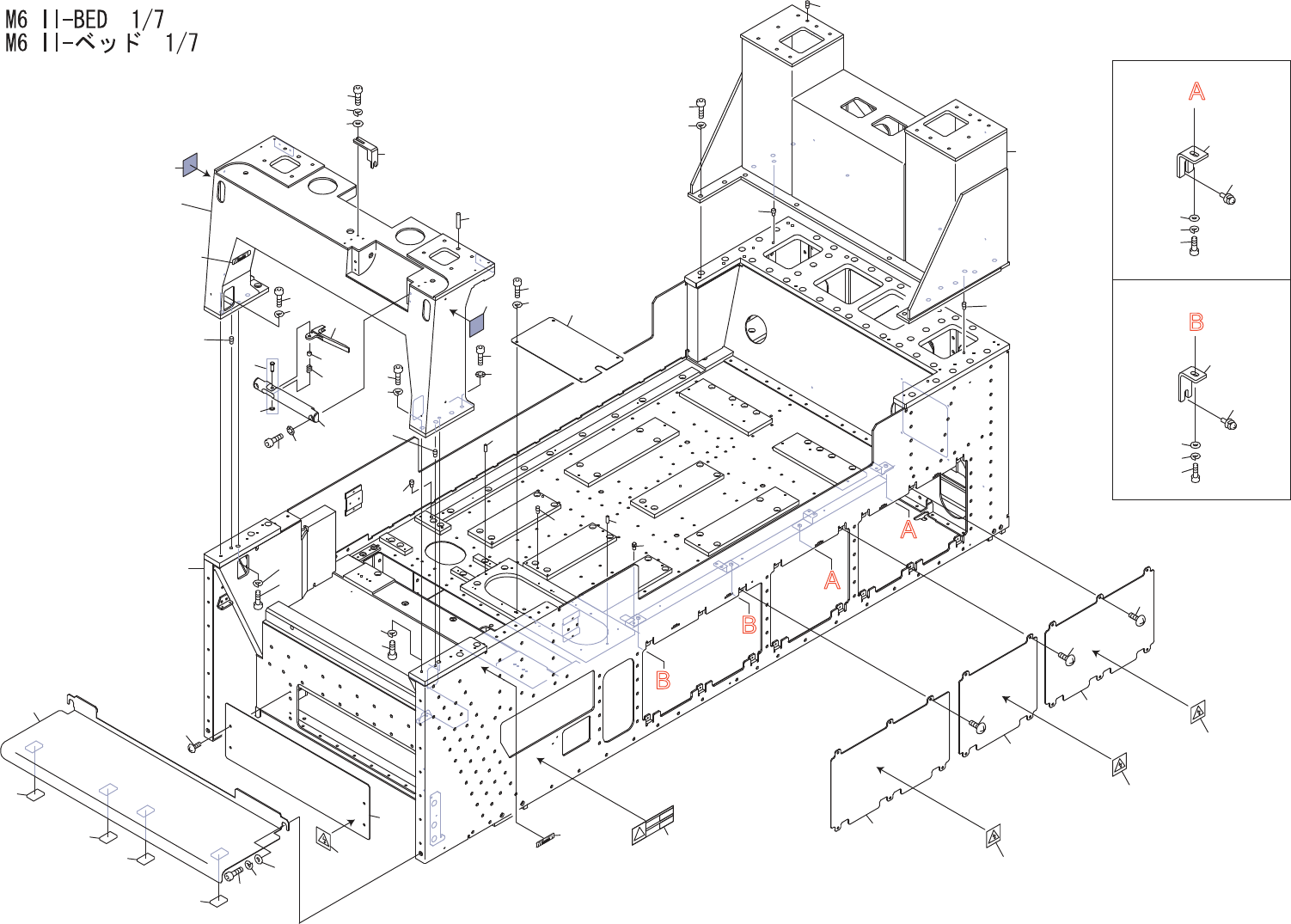

M6II-BED1/7
M6II-ベッド1/7
QK02T03
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM04EF9 1 BED ベッド FE
2 PM00105 1 LEVER レバー FE
3 H5322A 2 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
4 W1013A 2 WASHER,CONICAL ワッシャ皿 M-6-H FE
5 H2189Y 1 PIN ピン HCDGH6-16 OT
5.1 S1023A 1 CIR-CLIP サークリップ ST-EW-5 OT ACC-5
6 PT00401 1 LEVER レバー FE
7 PM00113 1 COLLAR カラー FE
8 PZ00121 1 SPRING,TORSION スプリングネジリ FE
9 PM25995 1 STOPPER ストッパ FE
10 H5289A 2 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
11 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
12 W1040S 2 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4)(3ｶｸﾛ) FE
14 PM04EH3 1 LEG 脚 FE
15 H5341A 6 BOLT,HEXSOCKET ボルト六角穴 M08X020 FE
16 W1025A 6 WASHER,LOCK ワッシャスプリング 8M/M FE
17 PM04EG7 1 LEG 脚 FE
18 H5341A 14 BOLT,HEXSOCKET ボルト六角穴 M08X020 FE
19 W1025A 14 WASHER,LOCK ワッシャスプリング 8M/M FE
20 PB87842 1 COVER カバー FE
21 K5172M 4 SCREW,C/RTRUSS 小ネジ十穴トラス M04X008(3ｶｼﾛ) FE
23 PP02441 1 COVER カバー FE
24 PP02401 1 COVER カバー FE
25 PP02411 1 COVER カバー FE
26 K5172M 16 SCREW,C/RTRUSS 小ネジ十穴トラス M04X008(3ｶｼﾛ) FE
28 PP02420 2 BKT ＢＫＴ FE
28.1 K51999 2 SCREW,WASHERASS'Y 小ネジ座金組込み M04X012P=3ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
29 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
30 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
31 W1040S 2 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4)(3ｶｸﾛ) FE
32 PP02390 2 BKT ＢＫＴ FE
32.1 K51999 2 SCREW,WASHERASS'Y 小ネジ座金組込み M04X012P=3ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
34 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
35 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
36 W1040S 2 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4)(3ｶｸﾛ) FE
49 PB00LZ1 1 COVER カバー FE
50 H5287A 4 BOLT,HEXSOCKET ボルト六角穴 M04X008 FE
51 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
