M6II-BED3/7
M6II-ベッド3/7
QK02T03
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38 PM04022 2 PIN ピン FE
39 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
40 N10796 2 NUT,HEX ナット六角 M04(3ｶｸﾛ) FE
41 PT00252 2 GUIDE ガイド FE
42 H5326A 4 BOLT,HEXSOCKET ボルト六角穴 M06X025ｾﾞﾝﾈｼﾞ FE
43 W1013A 4 WASHER,CONICAL ワッシャ皿 M-6-H FE
44 PM50461 1 SHAFT シャフト FE
45 N4045A 1 SCREW,HEXSOCKETSET ネジ六角穴止め M06X005ｸﾎﾞﾐｻｷ FE
46 PM50451 1 ROLLER ローラ FE
46.1 N2117B 1 NEEDLE ニードル KT14188 OT
46.2 PB28021 1 WASHER ワッシャ FE
47 PM04011 2 ROLLER ローラ FE
48 PM04022 2 PIN ピン FE
49 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
50 N10796 2 NUT,HEX ナット六角 M04(3ｶｸﾛ) FE
51 PT00264 6 GUIDE ガイド FE
52 H5326A 12 BOLT,HEXSOCKET ボルト六角穴 M06X025ｾﾞﾝﾈｼﾞ FE
53 W1013A 12 WASHER,CONICAL ワッシャ皿 M-6-H FE
54 PM00843 4 SHAFT シャフト FE
55 N4045A 4 SCREW,HEXSOCKETSET ネジ六角穴止め M06X005ｸﾎﾞﾐｻｷ FE
56 AA74N00 4 ROLLER ローラ OT
56.2 PM77781 4 COLLAR カラー FE
57 PM50461 2 SHAFT シャフト FE
58 N4045A 2 SCREW,HEXSOCKETSET ネジ六角穴止め M06X005ｸﾎﾞﾐｻｷ FE
59 PM50451 2 ROLLER ローラ FE
59.1 N2117B 2 NEEDLE ニードル KT14188 OT
59.2 PB28021 2 WASHER ワッシャ FE
60 PB022B1 2 SHIM シム FE t=0.1INT
61 PB022C1 2 SHIM シム FE t=0.2INT
62 PB022D1 2 SHIM シム FE t=0.3INT
63 H5286A 2 BOLT,HEXSOCKET ボルト六角穴 M04X006 FE
64 W1022A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M/M FE
Note.1:Thesepartsaredeliveredinsetsof2parts.Replacebothpartsinaset,asshownintheillustration,atthesametime.
:これらの部品は2個で1set納入となります。交換時は図示の組合せに従い2個同時に交換して下さい。
200
PTS-NXT2-01JE
Vol.1
This page intentionally blank.
201
PTS-NXT2-01JE
Vol.1

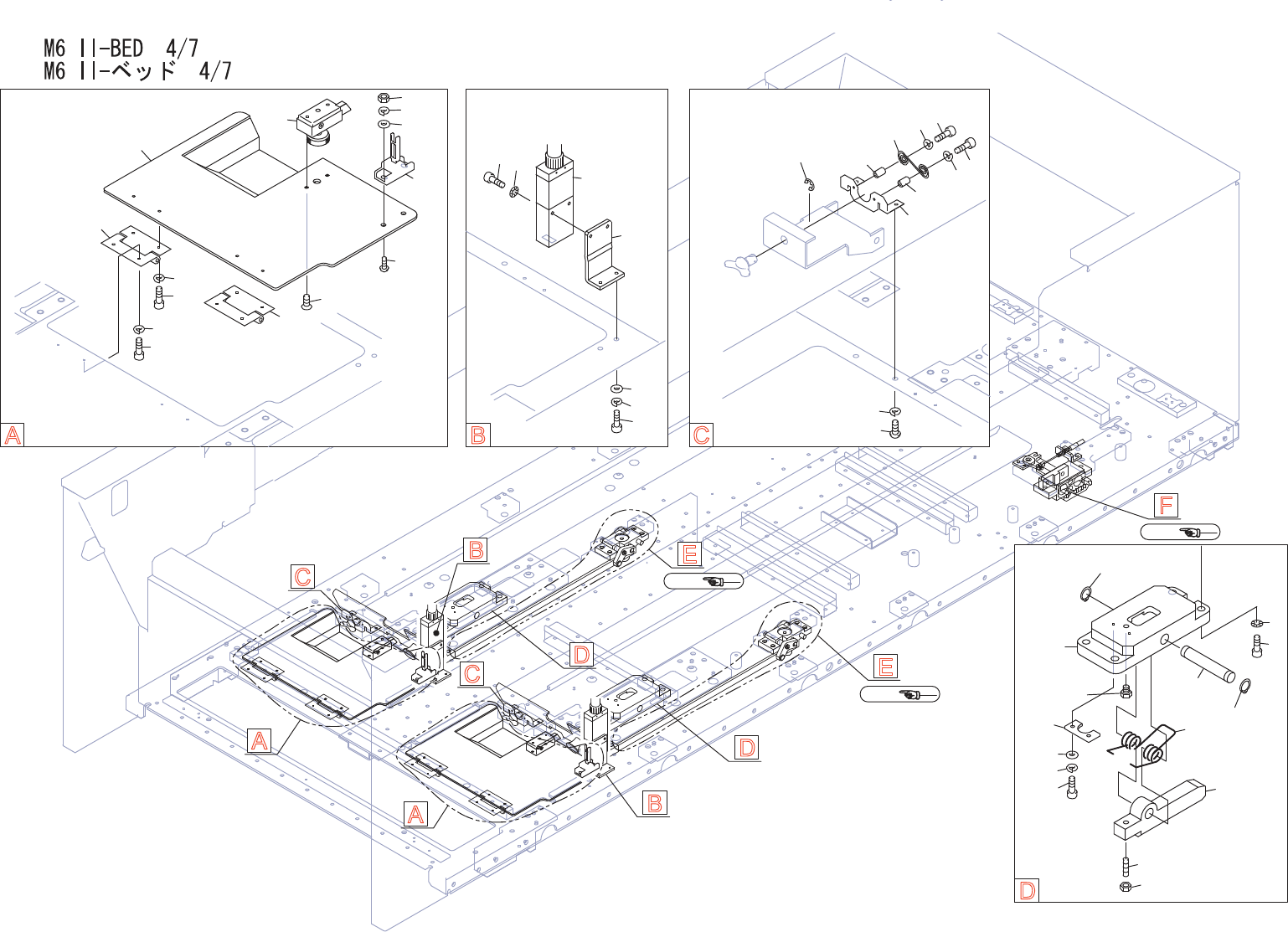

Ref.5/
Ref.5/
Ref.5/
BA C
D
C
C
A
A
B
D
E
D
B
E
F
22
24
23
1
13
11
12
9
10
6
5
6
5
4
4
18
18
15
17
16
15
14
19
19
21
20
25
39
38
31
30
40
41
32
34
37
36
35
29
33.1
33.1
33
7
8
27
28
26
