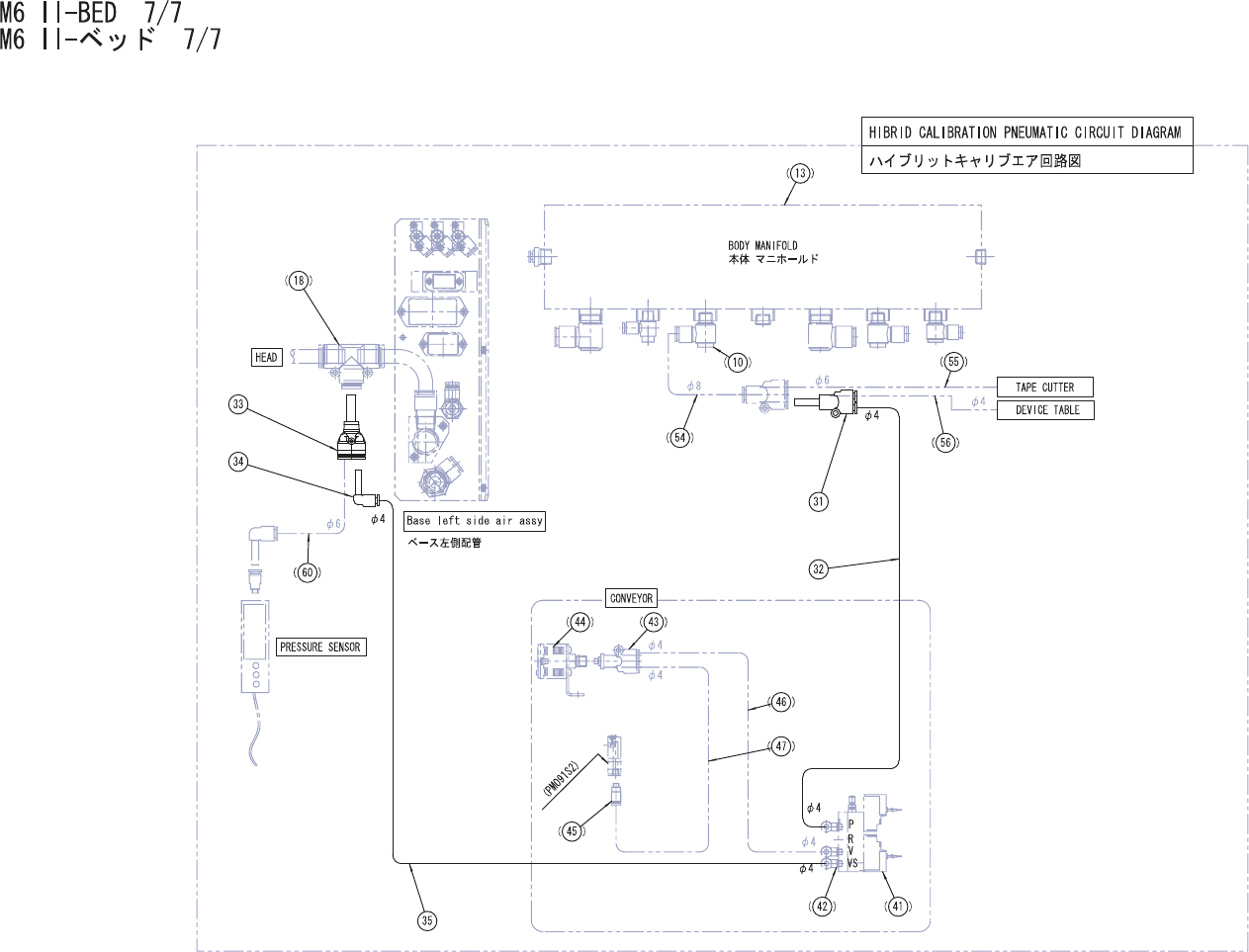

M6II-BED7/7

M6II-ベッド7/7

QK02T03

No. Drg.No.&CodeNo. QTY Description Rating

Materials

Remarks

番号図番&ｺｰﾄﾞ番号個数品名規格材質備考

31 Y30350 1 UNION ユニオン KQ2X04-06 OT

32 PZ21771 1 TUBE チューブ OT

33 Y3027B 1 UNION ユニオン PWJ8-6 OT

34 Y3077T 1 UNION,ELBOW ユニオンエルボ KQ2L04-06 OT

35 PZ41020 1 TUBE チューブ OT

41 H14592 1 VALVE,SOL バルブＳＯＬ MV090-03-PL-1L-DC24V OT Note.1

42 Y3077Z 3 UNION,ELBOW ユニオンエルボ KQ2L04-M5 OT Note.1

43 K5076Y 1 CONNECTOR コネクタ KQ2U04-M5 OT Note.1

44 S3158R 1 SW,PRESSURE ＳＷプレッシャ ZSE30-01-65-ML OT Note.1

45 Y3086W 1 UNION,HALF ユニオンハーフ KQ2S04-M5 OT Note.1

46 PZ41031 1 TUBE チューブ OT Note.1

47 PZ41040 1 TUBE チュー

ブ

OT Note.1

Note.1:ThepartsforConveyorunit.

:コンベア構成部品。
