M6II-BED7/7
M6II-ベッド7/7
QK02T03
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
31 Y30350 1 UNION ユニオン KQ2X04-06 OT
32 PZ21771 1 TUBE チューブ OT
33 Y3027B 1 UNION ユニオン PWJ8-6 OT
34 Y3077T 1 UNION,ELBOW ユニオンエルボ KQ2L04-06 OT
35 PZ41020 1 TUBE チューブ OT
41 H14592 1 VALVE,SOL バルブＳＯＬ MV090-03-PL-1L-DC24V OT Note.1
42 Y3077Z 3 UNION,ELBOW ユニオンエルボ KQ2L04-M5 OT Note.1
43 K5076Y 1 CONNECTOR コネクタ KQ2U04-M5 OT Note.1
44 S3158R 1 SW,PRESSURE ＳＷプレッシャ ZSE30-01-65-ML OT Note.1
45 Y3086W 1 UNION,HALF ユニオンハーフ KQ2S04-M5 OT Note.1
46 PZ41031 1 TUBE チューブ OT Note.1
47 PZ41040 1 TUBE チュー
ブ
OT Note.1
Note.1:ThepartsforConveyorunit.
:コンベア構成部品。
215
PTS-NXT2-01JE
Vol.1
B
B
C
C
1
2
39
79
83
84
85
3
13
14
15
8
9
9
10
10
12
16
16.1
24
93
93
24.1
20
27
27.1
25
26
17
19
19.1
18
21
22
24.2
23
36
37
73
35
40
44
45
46
42
41
48
47
43
35.2
35.1
68
69
28
16.2
32
33
34
90
91
92
1.1
53
53.1
54
78
68
69
86
87
88
89
11
11
11.1
7
7.1
4
5
56
57
66
67
70
72
71
74
76
75
65
64
QK03X03
216
PTS-NXT2-01JE
Vol.1

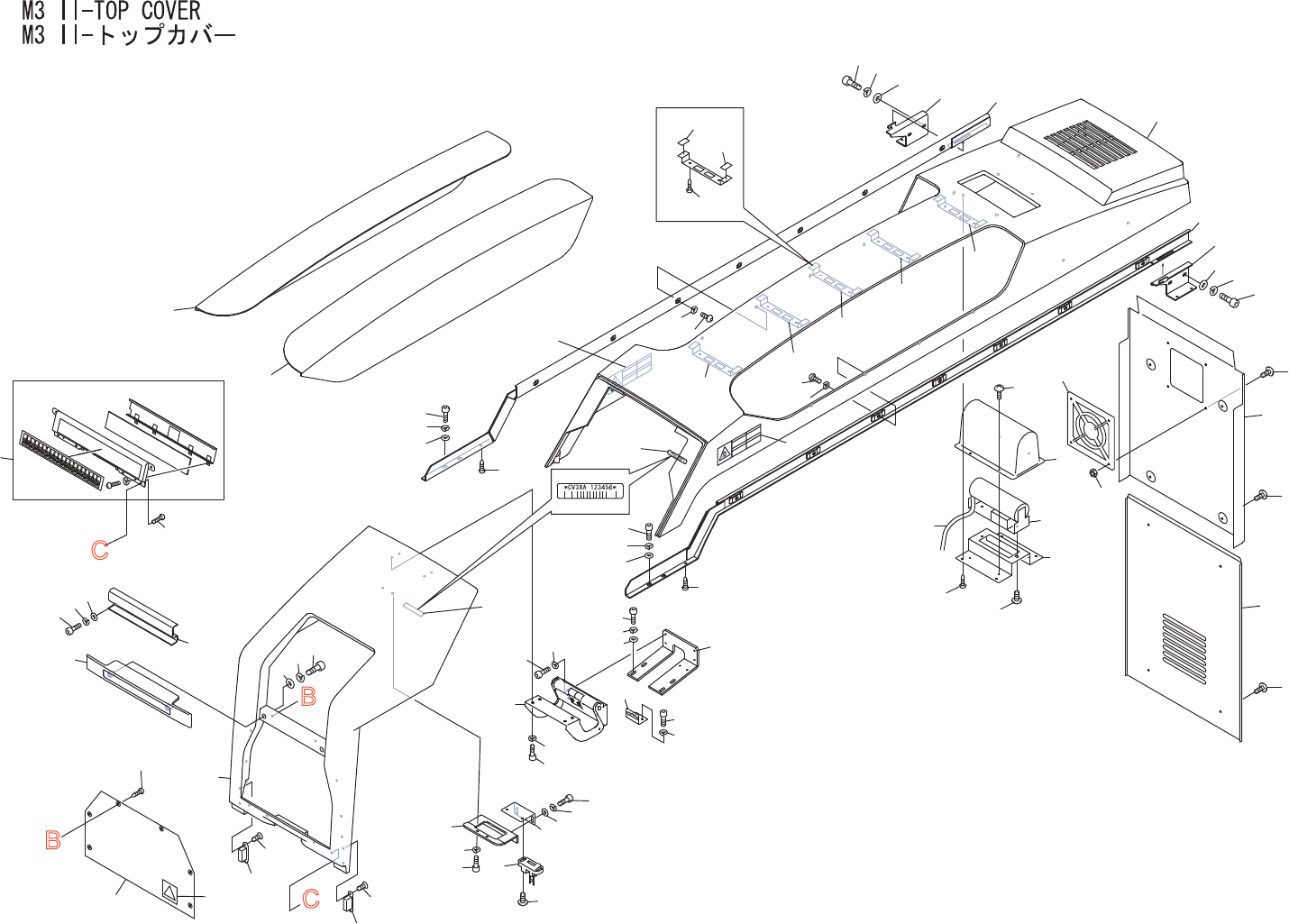

M3II-TOPCOVER
M3II-トップカバー
QK03X03
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PH01198 1 COVER,TOP カバートップ OT
1.1 PX08650 1 SEAL シール OT CV3XA
2 PH01252 1 COVER,ACRYLIC カバーアクリル OT
3 PH01262 1 COVER,ACRYLIC カバーアクリル OT
4 PP01142 1 BKT,COVER ＢＫＴカバー FE
5 K5210B 4 SCREW,C/RTRUSS 小ネジ十穴トラス M04X010ﾀｯﾋﾟﾝｸﾞﾈｼﾞ1ｼｭ(3ｶｼﾛ) FE
7 PH00241 1 COVER,ACRYLIC カバーアクリル PL
7.1 K51710 4 SCREW,C/RTRUSS 小ネジ十穴トラス M03X005(3ｶｼﾛ) FE
8 PP01092 1 BKT ＢＫＴ FE
9 PP01102 2 BKT ＢＫＴ FE
10 PP01112 2 BKT ＢＫＴ FE
11 PG00591 10 SHEET シート OT
11.1 K5211B 10 SCREW,C/RTRUSS 小ネジ十穴トラス M04X012ﾀｯﾋﾟﾝｸﾞﾈｼﾞ1ｼｭ(3ｶｼﾛ) FE
12 PB15005 1 FRAME フレーム FE
13 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
14 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
15 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
16 K52565 7 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M04X006 FE
16.1 W1108W 7 WASHER,FLAT ワッシャ平 M4(4X9X0.8)(3ｶｼﾛ) FE
16.2 K5210B 1 SCREW,C/RTRUSS 小ネジ十穴トラス M04X010ﾀｯﾋﾟﾝｸﾞﾈｼﾞ1ｼｭ(3ｶｼﾛ) FE
17 PP02462 1 BKT,COVER ＢＫＴカバー FE
18 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
19 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
19.1 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
20 PB15015 1 FRAME フレーム FE
21 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
22 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
23 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
24 K52565 7 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M04X006 FE
24.1 W1108W 7 WASHER,FLAT ワッシャ平 M4X0.8X9(1W-4)(3ｶｼﾛ) FE
24.2 K5210B 1 SCREW,C/RTRUSS 小ネジ十穴トラス M04X010ﾀｯﾋﾟﾝｸﾞﾈｼﾞ1ｼｭ(3ｶｼﾛ) FE
25 PP02452 1 BKT,COVER ＢＫＴカバー FE
26 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
27 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
27.1 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
28 PB99492 1 BKT,COVER ＢＫＴカバー FE
32 H5289A 4 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
33 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
