PTS-NXT2-01JE - 第225页

SIDECOVER(RIGHT) サイ ドカバ ー(右)  UJ01802 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PB008H2 1 COVER,SIDE カバー サイ ド FE 2 H5426S 3 BOLT,HEXSOCKET ボルト 六角 穴 …

100%1 / 785
A
B
B
A
F
F
OPTION
47
19
20
24
25
26
27
28
29
30
31
32
33
34
35
36
37
34
35
36
37
39
40
41
42
16
21
22
23
17
18
29
38
38.1
48
51
52
53
54
55
56
56
57
58
58
59
59
60
61
62
63
64
63
64
65
68
69
72 75
71
70
(OPTION)
1
2
3
4
2
3
4
5.1
6
7
8
9
10
11
12
13
14
15
43
44
45
46
5.2
5
73
74
UJ01802
224
PTS-NXT2-01JE
Vol.1

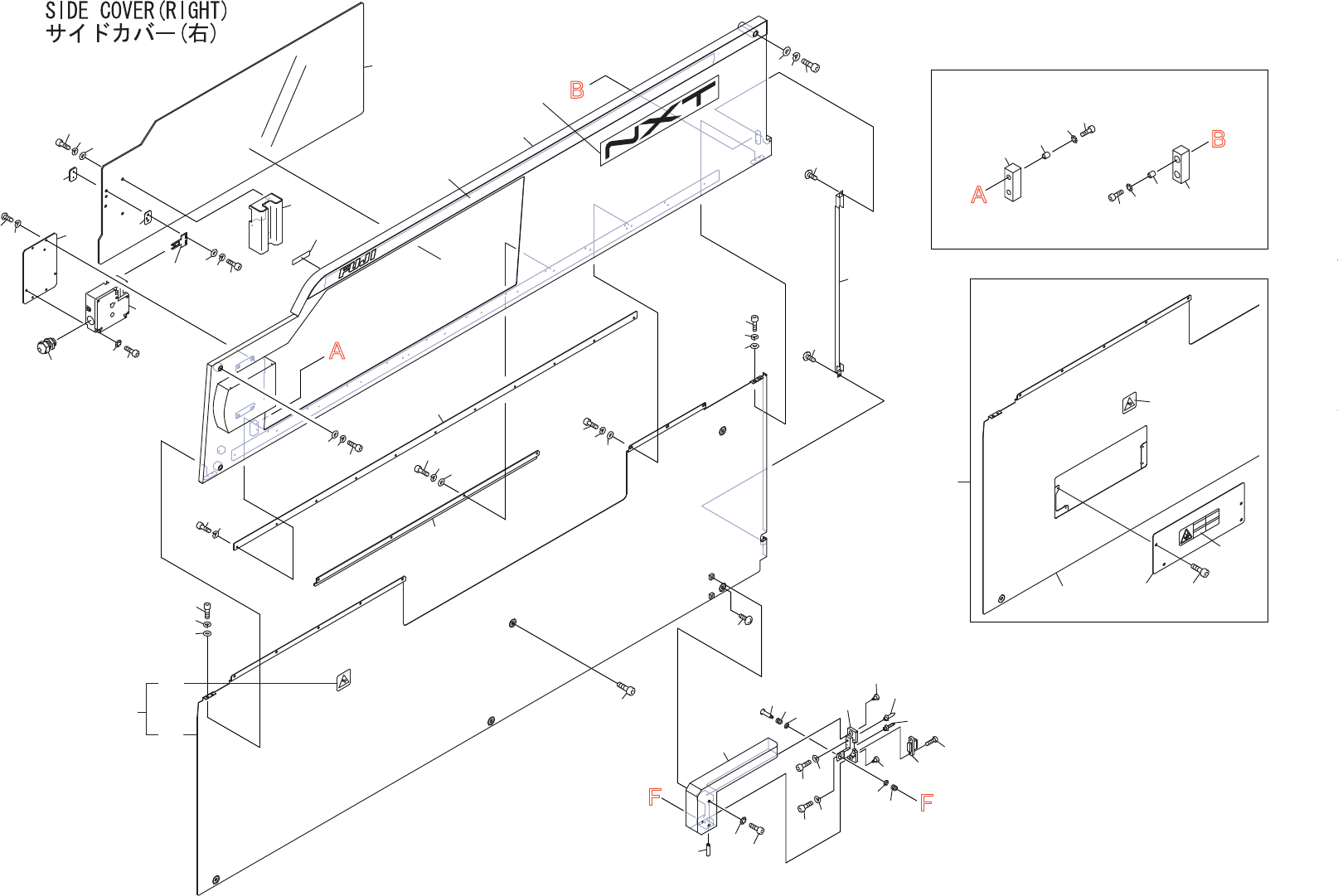

SIDECOVER(RIGHT)
サイドカバー(右)
UJ01802
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB008H2 1 COVER,SIDE カバーサイド FE
2 H5426S 3 BOLT,HEXSOCKET ボルト六角穴 M04X018(3ｶｼﾛ) FE
3 W1022A 3 WASHER,LOCK ワッシャスプリング 4M/M FE
4 W1043A 3 WASHER,FLAT ワッシャ平 4W-4 FE
5 AA86W00 1 COVER,SIDE カバーサイド OT
5.1 PB99940 1 COVER,SIDE カバーサイド FE
5.2 PZ25391 1 SEAL シール PL
6 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008 FE
7 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
8 W1108W 2 WASHER,FLAT ワッシャ平 M4(4X9X0.8)(3ｶｼﾛ) FE
9 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008 FE
10 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
11 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
12 H5286A 8 BOLT,HEXSOCKET ボルト六角穴 M04X006 FE
13 W1022A 8 WASHER,LOCK ワッシャスプリング 4M/M FE
14 W1108W 8 WASHER,FLAT ワッシャ平 M4(4X9X0.8)(3ｶｼﾛ) FE
15 K5172M 3 SCREW,C/RTRUSS 小ネジ十穴トラス M04X008(3ｶｼﾛ) FE
16 PB03171 1 PLATE プレート FE
17 K52565 4 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M04X006 FE
18 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
19 PB03181 1 SPACER スペーサ FE
20 PB03201 1 PLATE プレート FE
21 PB03212 1 RETAINER,ACRYLIC 押えアクリル FE
22 H5286A 11 BOLT,HEXSOCKET ボルト六角穴 M04X006 FE
23 W1022A 11 WASHER,LOCK ワッシャスプリング 4M/M FE
24 PB03223 1 RETAINER,WIRING 押え配線 AL
25 H5286A 4 BOLT,HEXSOCKET ボルト六角穴 M04X006 FE
26 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
27 W1108W 4 WASHER,FLAT ワッシャ平 M4(4X9X0.8)(3ｶｼﾛ) FE
28 PB09502 1 COVER,WIRING カバー配線 FE
29 K5172L 2 SCREW,C/RTRUSS 小ネジ十穴トラス M04X006(3ｶｼﾛ) FE
30 PB23463 1 HANDLE 取手 FE
31 H5288A 3 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
32 W1022A 3 WASHER,LOCK ワッシャスプリング 4M/M FE
33 W1108W 3 WASHER,FLAT ワッシャ平 M4(4X9X0.8)(3ｶｼﾛ) FE
34 PG00221 2 STOPPER ストッパ PL
35 PM09271 4 COLLAR カラー FE
36 H5276A 4 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
225
PTS-NXT2-01JE
Vol.1
SIDECOVER(RIGHT)
サイドカバー(右)
UJ01802
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
37 W1010A 4 WASHER,CONICAL ワッシャ皿 M-3-L FE
38 PZ39120 1 PLATE,ACRYLIC プレートアクリル PL
38.1 PZ44750 1 PLATE,ACRYLIC プレートアクリル PL OPTION(BLACK)
39 S3193N 1 SW,LIMIT ＳＷリミット D4DS-K1 OT
40 H5290A 2 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
41 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
42 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
43 S31935 1 SW,LIMIT ＳＷリミット D4NL-1HFG-B OT
44 H5295A 3 BOLT,HEXSOCKET ボルト六角穴 M04X035 FE
45 W1011A 3 WASHER,CONICAL ワッシャ皿 M-4-L FE
46 N2029Z 1 NIPPLE ニップル STR13.5 OT
47 PZ40131 1 SEAL シール PL
48 PX08440 1 SEAL,BARCODE シールバーコード OT
51 PM14403 1 COVER,CONNECTOR カバーコネクタ FE
52 H5292A 2 BOLT,HEXSOCKET ボルト六角穴 M04X020 FE
53 W1011A 2 WASHER,CONICAL ワッシャ皿 M-4-L FE
54 H3158R 1 PLUNGER,SPRING プランジャスプリング PJH4-2 OT
55 PM14363 1 CONNECTOR,MALE コネクタ雄 FE
56 PM14343 2 BOLT ボルト FE
57 PM14321 1 BOLT ボルト FE
58 PZ14381 2 SPRING スプリング FE
59 PB08401 2 WASHER ワッシャ FE
60 RH35160 1 HARNESS ハーネス OT
61 K51756 2 SCREW,C/RPAN 小ネジ十穴鍋 M02.5X005ｽﾃﾝﾚｽ FE
62 PM06873 1 PIN,ROUND ピン丸 FE
63 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
64 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
65 PM06883 1 PIN,DIAMOND-SHAPED ピンダイヤ FE
68 H54242 1 BOLT,HEXSOCKET ボルト六角穴 M04X008ｺﾞｸﾃｲﾄｳ(3ｶｼﾛ) FE
69 PZ39672 1 SEAL シール OT
70 AA7ZK00 1 COVER,SIDE カバーサイド OT OPTION
71 PB02TN0 1 COVER,SIDE カバーサイド FE OPTION
72 PB71641 1 COVER カバー FE OPTION
73 PZ25391 1 SEAL シール PL OPTION
74 PZ25661 1 SEAL シール PL OPTION
75 H5501R 4 BOLT
ボ
ルト CBSM4-8 OT OPTION
226
