PTS-NXT2-01JE - 第246页

60 56 56 42 41 59 64 55 57 53 54.1 54 71 61 36 35 36 35 37 38 28 33 32 33 32 1 4 5 66 67 9 10 11 12 13 4 4 4 6.1 6 8 8 58 75 76 51 52 43 45 46 48 44 47 49 63 72 9 9.1 7 7 25.1 25.2 27 26 31 30 29 34 34 69 68 16 14 17 15 …

100%1 / 785
M3II-XSLIDE2/3
M3II-Xスライド2/3
QK02X04
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
80 PP02351 1 BKT,WIRING ＢＫＴ配線 FE
81 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
82 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
83 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
84 PB02XG1 1 RETAINER,WIRING 押え配線 FE
85 H5286A 1 BOLT,HEXSOCKET ボルト六角穴 M04X006 FE
86 W1022A 1 WASHER,LOCK ワッシャスプリング 4M/M FE
87 PZ38490 1 SEAL シール PL
88 PZ38480 1 SEAL シール PL
89 PB011A1 1 BKT,WIRING ＢＫＴ配線 FE
90 K5186N 2 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M03X005ﾆｯｹﾙﾒｯｷ FE
91 PB09983 1 BKT,WIRING ＢＫＴ配線 FE
92 K5169A 2 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M02.5X004(ｽﾃﾝﾚｽ) FE
93 R20693 1 RING,LOCKING リング締結 SCE3006X9 OT
94 PM0ADG0 1 FLANGE フランジ FE
95 H5168E 3 BOLT,HEXSOCKET ボルト六角穴 EH2506(M02.5X006ｺﾞｸﾃｲﾄｳ) OT
96 PB99810 2 SHIM シム FE INTt=0.5
97 PB99820 2 SHIM シム FE INTt=0.4
98 PB99830 2 SHIM シム FE INTt=0.3
99 PB99840 2 SHIM シム FE INTt=0.2
100 PJ18550 2 SPACER スペーサ PL
245
PTS-NXT2-01JE
Vol.1
60
56
56
42
41
59
64
55
57
53
54.1
54
71
61
36
35
36
35
37
38
28
33
32
33
32
1
4
5
66
67
9
10
11
12
13
4
4
4
6.1
6
8
8
58
75
76
51
52
43
45
46
48
44
47
49
63
72
9
9.1
7
7
25.1
25.2
27
26
31
30
29
34
34
69
68
16
14
17
15
18
78
79
80
81
86
87
82
88
50
QK03A02
246
PTS-NXT2-01JE
Vol.1

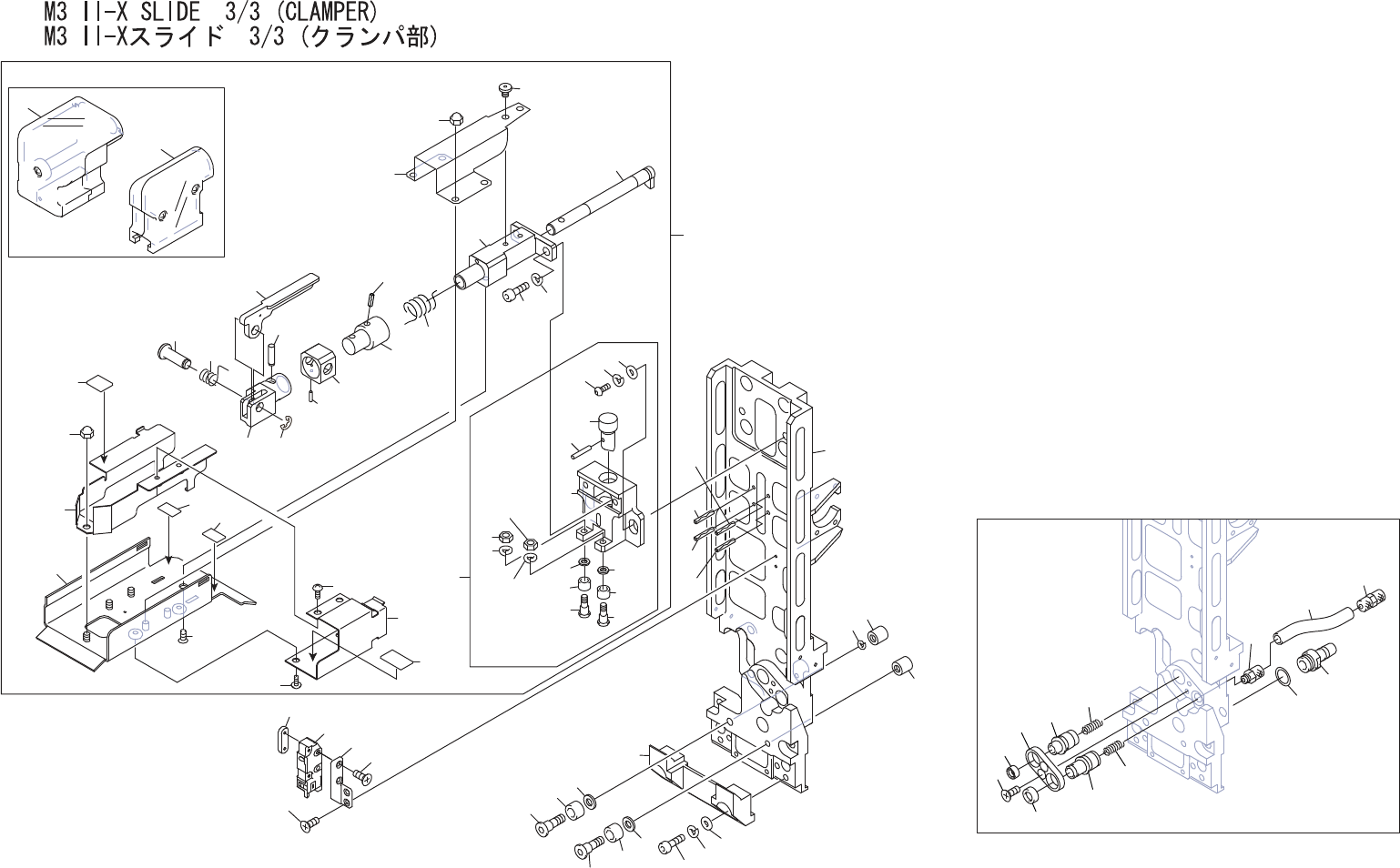

M3II-XSLIDE3/3(CLAMPER)
M3II-Xスライド3/3(クランパ部)
QK03A02
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM63786 1 SLIDE,X-AXIS スライドＸ軸 FE [M3II]
4 H2043A 4 PIN,SPRING ピンスプリング 2ﾟX12 OT
5 N2031A 1 NIPPLE ニップル M-5H-6 OT
6 PM05834 1 PIN,ROLLER ピンローラ FE
6.1 PM29354 1 PIN,ROLLER ピンローラ FE
7 PM05816 2 ROLLER ローラ FE
8 PM05821 2 COLLAR カラー FE
9 PM05772 2 NUT ナット FE
9.1 W1022A 1 WASHER,LOCK ワッシャスプリング 4M/M FE
10 PM09HC2 1 CLAMPER クランパ FE
11 H5289A 2 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
12 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
13 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
14 PP00622 1 BKT,SW ＢＫＴＳＷ FE [M3II]
15 K5169M 2 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M02X005(ｽﾃﾝﾚｽ) FE
16 S5161A 1 SW,MICRO ＳＷマイクロ AV630564 OT
17 K5169Y 2 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M2X10(ｽﾃﾝﾚｽ)SUS FE
18 PP00611 1 NUT ナット FE
25.1 AA7EF01 1 CLAMPER クランパ OT
25.2 AA7EG00 1 BLOCK ブロック OT
26 H5289A 2 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
27 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
28 PM05TK1 1 BLOCK ブロック AL
29 K5261H 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M05X012 FE
30 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
31 W1044A 2 WASHER,FLAT ワッシャ平 4W-5 FE
32 PM05801 2 COLLAR カラー FE
33 PM05794 2 PIN,ROLLER ピンローラ FE
34 PM05785 2 ROLLER ローラ FE
35 N1079W 2 NUT,HEX ナット六角 M033ｼｭ(3ｶｼﾛ) FE
36 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
37 PM07536 1 PUSHER プッシャ FE
38 R5007A 1 ROLLER,NEEDLE ローラニードル ﾟ2.0X11.8FOE5 OT
41 PM07528 1 HOLDER ホルダ AL
42 PM29203 1 SHAFT,ECCENTRIC シャフト偏心 FE
43 PZ05131 1 SPRING,TORSION スプリングネジリ FE
44 PM23283 1 JOINT ジョイント FE
45 H2049A 1 PIN,SPRING ピンスプリング 3ﾟX12 OT
