M3II-XSLIDE3/3(CLAMPER)
M3II-Xスライド3/3(クランパ部)
QK03A02
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
46 PM07CG0 1 HOLDER ホルダ FE
47 PZ09881 1 PIN,PARALLEL ピン平行 OT
48 PZ36951 1 SPRING,TORSION スプリングネジリ FE
49 PB92220 1 LEVER レバー FE
50 S1003F 1 CIR-CLIP サークリップ ST-EW-4(3ｶｼﾛ) OT
51 PJ17092 1 COLLAR カラー PL
52 H2092L 1 PIN,PARALLEL ピン平行 ﾟ1X4Aｼｭ OT
53 PB92211 1 BKT,RETAINER ＢＫＴ押え FE
54 K52543 2 SCREW,C/RFLAT 小ネジ十穴平 M03X004ﾋﾗﾄｳH=1.0ﾆｯｹﾙ FE
54.1 K5202C 2 SCREW,C/RTRUSS 小ネジ十穴トラス M03X003ｽﾃﾝﾚｽ FE
55 PP02361 1 DUCT,WIRING ダクト配線 FE
56 PS03220 2 SHEET シート OT
57 PB005C1 1 COVER,WIRING カバー配線 FE
58 N1108K 1 NUT,DOMEDCAP ナット六角袋 M3ｽﾃﾝﾚｽ FE
59 PP02370 1 BKT,SUPPORT ＢＫＴ支え FE
60 K53580 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X005ｽﾃﾝﾚｽ FE
61 N1108K 4 NUT,DOMEDCAP ナット六角袋 M3ｽﾃﾝﾚｽ FE
63 PM05TM2 1 PIN ピン FE
64 PZ09971 2 BOLT,HEXSOCKET ボルト六角穴 FE
66 PZ07201 1 TUBE チューブ OT
67 XZ00010 1 JOINT,HOSE ジョイントホース OT
68 AA06E02 1 COVER,CONNECTOR カバーコネクタ OT
69 AA06F02 1 COVER,CONNECTOR カバーコネクタ OT
71 PS00811 1 SHEET シート OT
72 PS01071 1 SHEET シート OT
75 PM78573 1 NIPPLE,VOLUTE ニップル竹の子 FE
76 PJ11723 1 WASHER ワッシャ OT
78 PB55211 1 RETAINER 押え FE
79 K5170E 2 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M02.5X008(3ｶｸﾛ) FE
80 PG00975 1 PACKING パッキン PL
81 AA3RY02 1 JOINT ジョイント OT
82 PZ05011 1 SPRING スプリング FE
86 PH00991 1 PACKING パッキン PL
87 AA3RX02 1 JOINT ジョイント OT
88 PZ20351 1 SPRING ス
プ
リン
グ
FE
248
PTS-NXT2-01JE
Vol.1
This page intentionally blank.
249
PTS-NXT2-01JE
Vol.1

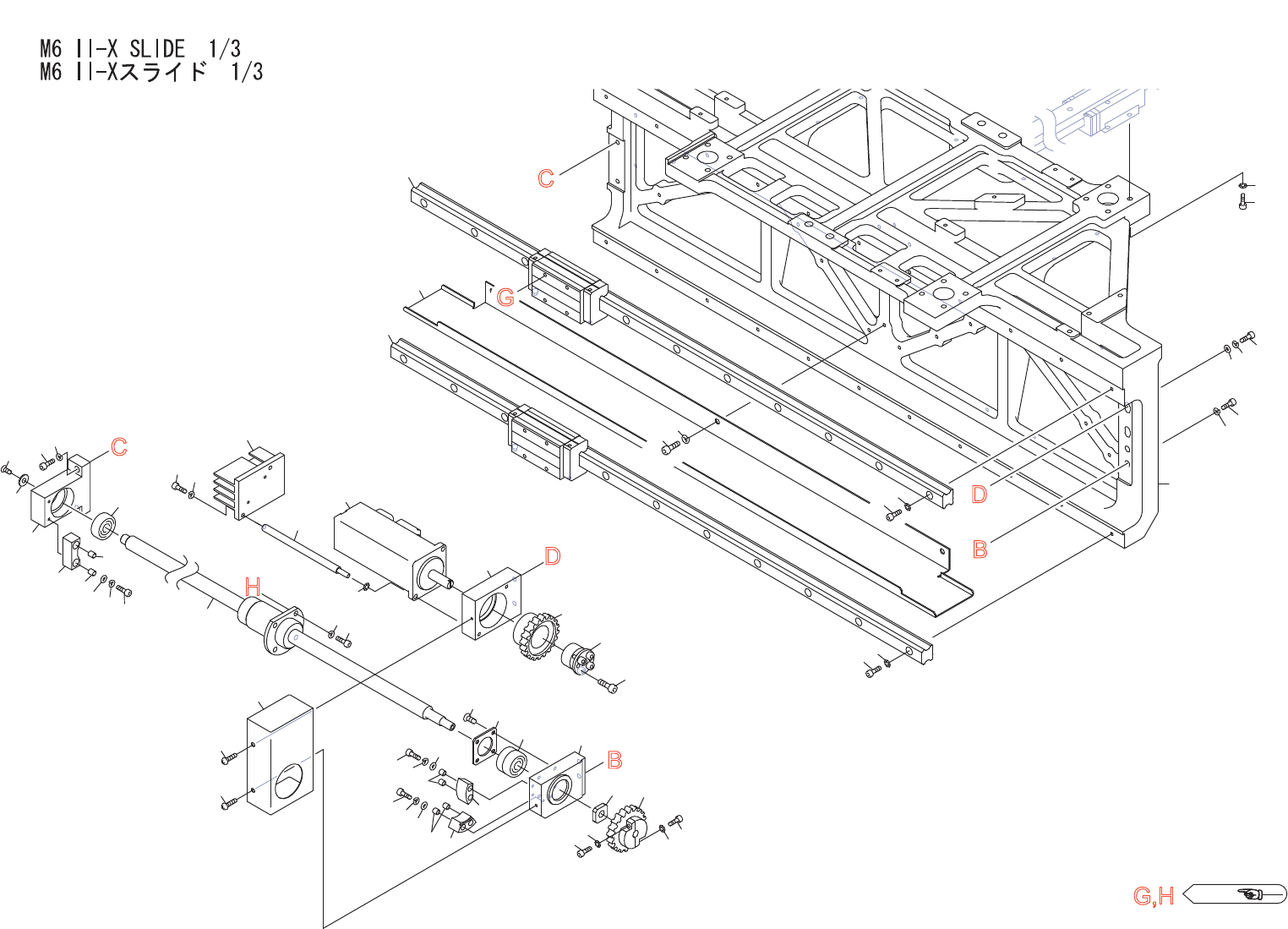

B
H
B
D
C
D
C
G
G,H
Ref.2/
3
3
39
47
46
44
45
43.1
43
41
40
41
42
32
34.1
34
33
33
31
34.1
32
34
31
10
19
30
24
23
54
30.2
30.1
2
2.1
11
12
13
2.2
4
5
4
5
49
48
56
57
58
21
20
18
16
17
22
29
28
35
38
50
55
51
55
36
37
29
55.1
55.1
QK02Z02
