PTS-NXT2-01JE.pdf - 第271页

M6II-YSLIDE1/2 M6II -Yスライ ド1 /2 QK02Y03 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PM04EK7 1 FRAME フレー ム FE 2 H5726B 22 BOLT,HEXSOCKET ボ ルト 六角穴 M0…

100%1 / 785
A
B
A
B
(10 pieces)
fixed parts for
machine transportation
1
2
2
4
4
5
6
7
7
8
8
9
10
11
9
10
11
12
13
14
15
16
17
17
18
19
18
19
20
20
21
21
22
23
23.1
24
25
25
26
26
27
28
29
29
30
31
31.2
31.1
32
32
32
33
34
35
37
37
38
39
39.2
39.1
40
45
46
47
48
49
50
51
52
53
54
58
58
59
60
61
61
62
62
63
63
64
64
65
65
66
66
67
67
68
68
69
70
71
72
73
74
74
75
75
76
76
78
79
80
81
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
116
117
119
120
121
122
123
124
125
126
125
126
125
126
127
128
127
128
127
128
118
129
130
131
132
133
135
136
132
133
135
136
QK02Y03
270
PTS-NXT2-01JE
Vol.1

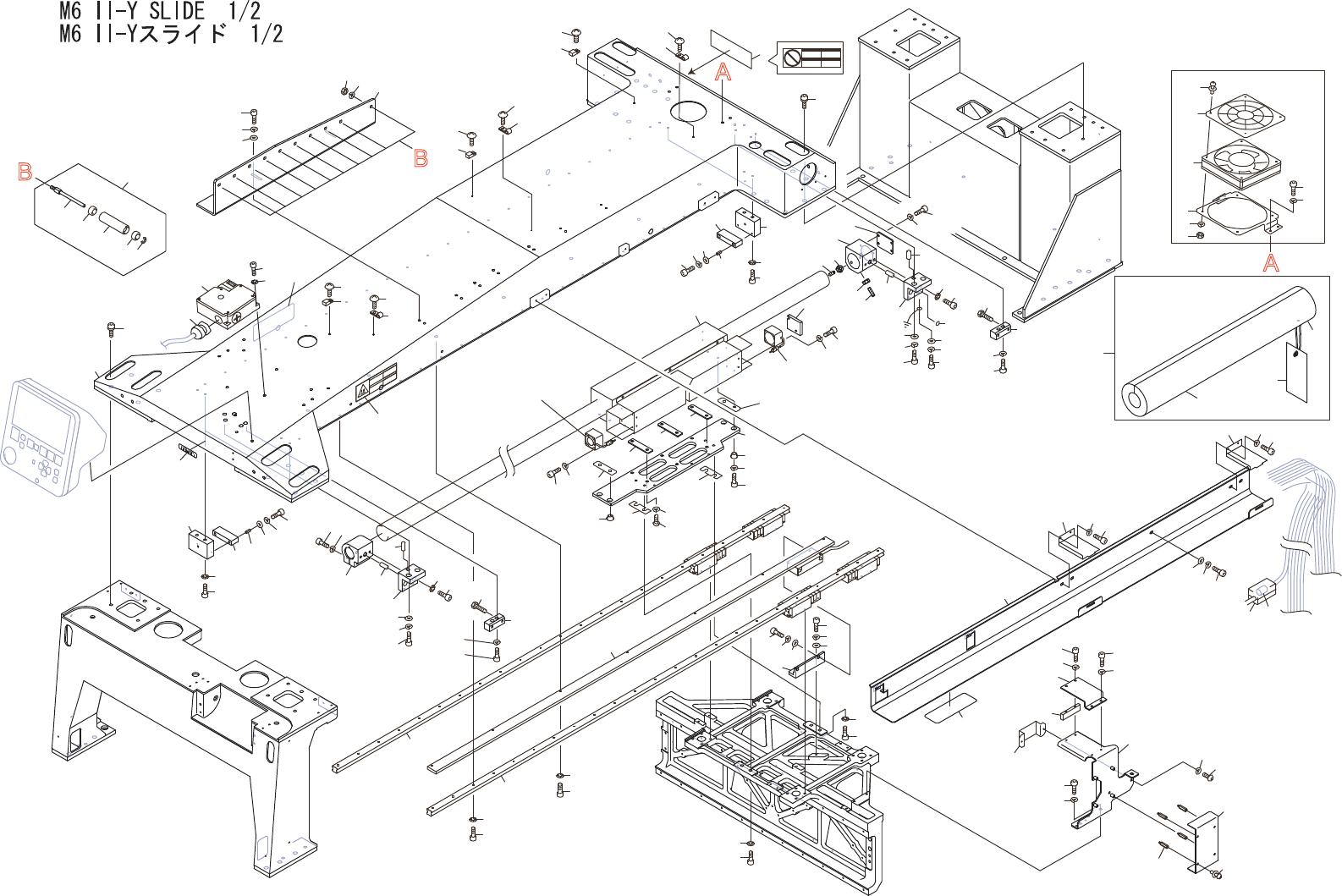

M6II-YSLIDE1/2
M6II-Yスライド1/2
QK02Y03
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM04EK7 1 FRAME フレーム FE
2 H5726B 22 BOLT,HEXSOCKET ボルト六角穴 M08X025WAｿｹｯﾄSﾀｲﾌﾟ FE
4 PZ25261 2 SEAL シール PL
5 PZ28442 1 SEAL シール PL
6 PX07701 1 SEAL,BARCODE シールバーコード OT
7 PM080W0 2 BKT ＢＫＴ FE
8 H2095W 2 PIN,PARALLEL ピン平行 ﾟ8X18(Aｼｭ) FE
9 H5343A 4 BOLT,HEXSOCKET ボルト六角穴 M08X030 FE
10 W1025A 4 WASHER,LOCK ワッシャスプリング 8M/M FE
11 W1040X 4 WASHER,FLAT ワッシャ平 8M/MX1.6X17(1W-8)(3ｶｸﾛ) FE
12 EEBR1791 1 SEAL シール OT
13 H5321A 1 BOLT,HEXSOCKET ボルト六角穴 M06X012 FE
14 W1024A 1 WASHER,LOCK ワッシャスプリング 6M/M FE
15 W1040W 1 WASHER,FLAT ワッシャ平 6M/MX1.6X12.5(1W-6)(3ｶｸﾛ) FE
16 PM07LC1 1 HOLDER ホルダ FE
17 H2096W 2 PIN,PARALLEL ピン平行 ﾟ8X18Aｼｭ(ｽﾃﾝﾚｽ) FE
18 H5321A 4 BOLT,HEXSOCKET ボルト六角穴 M06X012 FE
19 W1013A 4 WASHER,CONICAL ワッシャ皿 M-6-H FE
20 N4103E 4 SCREW,HEXSOCKETSET ネジ六角穴止め SBCP6-16 FE
21 N10798 4 NUT,HEX ナット六角 M06(3ｶｸﾛ) FE
22 PT01810 1 CLAMPER クランパ FE
23 H5304A 2 BOLT,HEXSOCKET ボルト六角穴 M05X025 FE
23.1 W1023A 1 WASHER,LOCK ワッシャスプリング 5M/M FE
24 PB81543 1 PLATE,JOINT プレートジョイント FE
25 PJ08541 4 COLLAR カラー OT
26 PJ10131 2 SPACER スペーサ OT
27 H57115 4 BOLT,HEXSOCKET ボルト六角穴 M06X020ｽﾃﾝﾚｽ FE
28 W1024H 4 WASHER,LOCK ワッシャスプリング 6M/Mｽﾃﾝﾚｽ FE
29 PB61183 2 SHIM シム FE BasicShim(t=0.5)Note.1
30 H5321A 2 BOLT,HEXSOCKET ボルト六角穴 M06X012 FE
31 W1013A 2 WASHER,CONICAL ワッシャ皿 M-6-H FE
31.1 H5322A 2 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
31.2 W1013A 2 WASHER,CONICAL ワッシャ皿 M-6-H FE
32 PJ15171 3 SPACER スペーサ OT
33 K5261K 6 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M05X012ｽﾃﾝﾚｽ FE
34 W1100A 6 WASHER,CONICAL ワッシャ皿 M5SUSJISB12522ｼｭ2L FE
35 AA71K03 1 MOTOR,LINEAR モータリニア OT
36 XH01431 2 FAN ファン OT
271
PTS-NXT2-01JE
Vol.1
M6II-YSLIDE1/2
M6II-Yスライド1/2
QK02Y03
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38 AA7SF02 1 FILTER フィルタ OT
39 PZ32792 4 BOLT,HEXSOCKET ボルト六角穴 FE
39.1 W1105F 4 WASHER,LOCK ワッシャスプリング M03ｽﾃﾝﾚｽ FE
39.2 PZ45580 4 BOLT,HEXSOCKET ボルト六角穴 FE
40 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
45 PM07XL0 1 BKT,SENSOR ＢＫＴセンサ FE
46 H5290A 2 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
47 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
48 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
49 XS02172 1 SCALE,LINEAR スケールリニア OT
50 H5289A 2 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
51 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
52 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
53 H5287A 7 BOLT,HEXSOCKET ボルト六角穴 M04X008 FE
54 W1011A 7 WASHER,CONICAL ワッシャ皿 M-4-L FE
58 XG01322 2 GUIDE,RAIL ガイドレール OT
59 H5290A 46 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
60 W1011A 46 WASHER,CONICAL ワッシャ皿 M-4-L FE
61 PM06GN2 4 BLOCK,STOPPER ブロックストッパ FE
62 H5329A 8 BOLT,HEXSOCKET ボルト六角穴 M06X035 FE
63 W1013A 8 WASHER,CONICAL ワッシャ皿 M-6-H FE
64 PG04451 4 STOPPER ストッパ PL
65 PM40601 8 COLLAR カラー FE
66 H52626 8 BOLT,HEXSOCKET ボルト六角穴 M3X16 FE
67 W1021A 8 WASHER,LOCK ワッシャスプリング 3M/M FE
68 W1040R 8 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
69 PB007X0 1 GUIDE,HOLDER ガイド受け FE
70 H5289A 2 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
71 W1022A 3 WASHER,LOCK ワッシャスプリング 4M/M FE
72 W1043A 3 WASHER,FLAT ワッシャ平 4W-4 FE
73 XS01321 3 SEAL シール OT
74 PB007Y0 2 RETAINER,WIRING 押え配線 FE
75 H5289A 4 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
76 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
78 PB48141 1 BKT ＢＫＴ FE
79 H5288A 4 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
80 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
81 H30128 1 FAN ファン 9G1224G402 OT
272
PTS-NXT2-01JE
Vol.1
