M3II-DEVICEPALLETGUIDE M3 II- デバイ スパレッ トガイド UD02901 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 AA2YD04 1 GUIDE ガイド OT 2 PM02691 2 SPACER スペー サ CO 4 PB52…

100%1 / 785
2
4.1
16
16
18
19
13
14
17
20
20
20
14
11
4
15
2
8
5
4
5.1
4.1
15
20
11
1
9
10
35
36
37
38
39
34
12
25
26
27
22
24
23
UD02901
284
PTS-NXT2-01JE
Vol.1

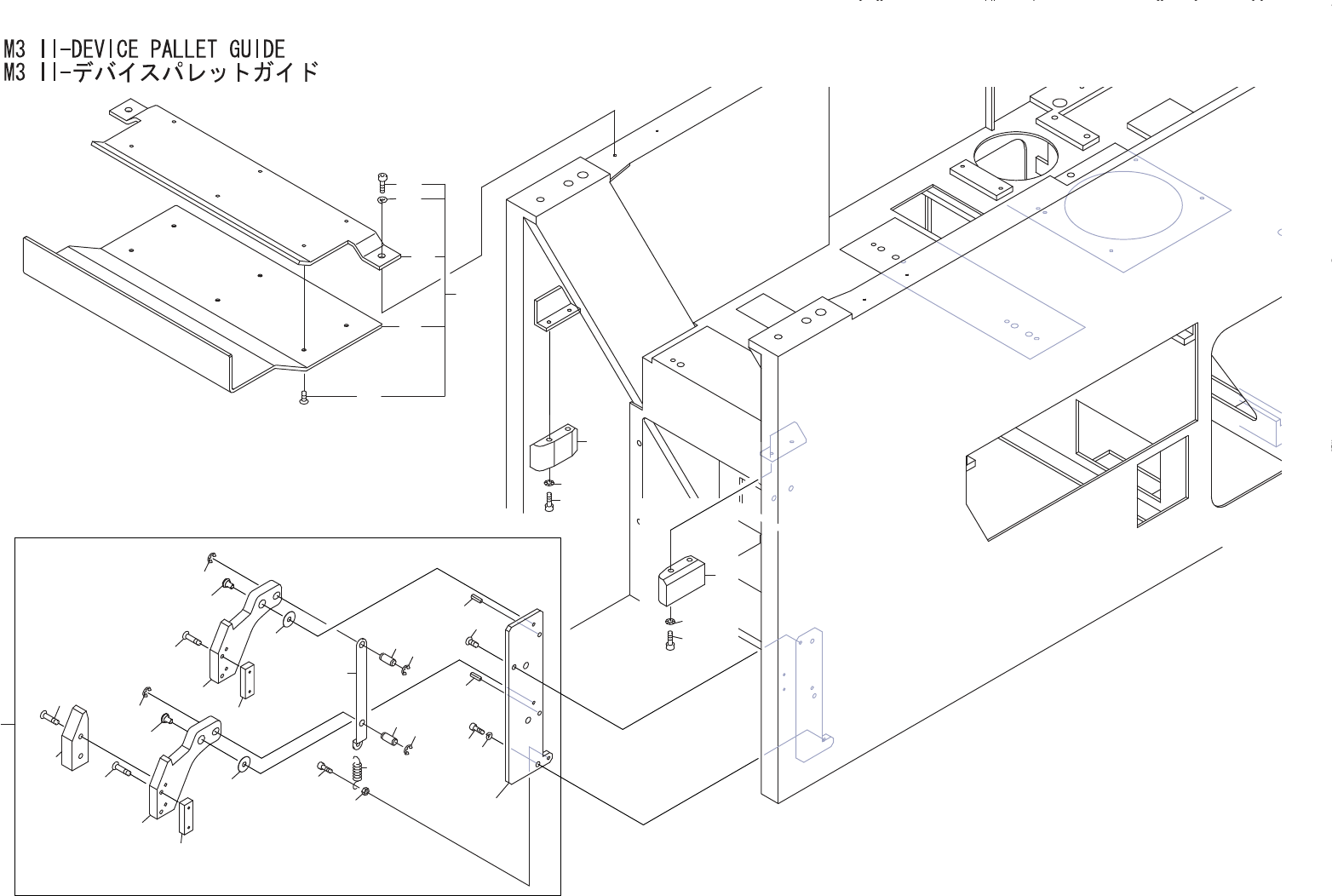

M3II-DEVICEPALLETGUIDE
M3II-デバイスパレットガイド
UD02901
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA2YD04 1 GUIDE ガイド OT
2 PM02691 2 SPACER スペーサ CO
4 PB52851 2 PLATE,STIFFENING プレート当て FE
4.1 K5358H 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X015 FE
5 PB52842 1 PLATE プレート FE
5.1 K5192H 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X018 FE
8 PM65915 1 PLATE プレート FE
9 H5288A 1 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
10 W1022A 1 WASHER,LOCK ワッシャスプリング 4M/M FE
11 H2055T 2 PIN,SPRING ピンスプリング 4ﾟX8 OT
12 K5359E 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X008 FE
13 PB61821 1 LINK リンク FE
14 PM84981 2 PIN ピン FE
15 PB52821 2 LEVER,LINK レバーリンク FE
16 PM84972 2 PIN,PIVOT ピン支点 FE
17 PZ24001 1 SPRING,TENSION スプリング引張 FE
18 H5289A 1 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
19 N10813 1 NUT,HEX ナット六角 M043ｼｭ(3ｶｸﾛ) FE
20 S1003F 4 CIR-CLIP サークリップ ST-EW-4(3ｶｼﾛ) OT
22 PM063W1 1 GUIDE ガイド FE
23 H5291A 2 BOLT,HEXSOCKET ボルト六角穴 M04X018 FE
24 W1011A 2 WASHER,CONICAL ワッシャ皿 M-4-L FE
26 PM063T1 1 GUIDE ガイド FE
27 H5291A 2 BOLT,HEXSOCKET ボルト六角穴 M04X018 FE
28 W1011A 2 WASHER,CONICAL ワッシャ皿 M-4-L FE
34 AA74H01 1 COVER カバー OT
35 PJ03376 1 COVER カバー PL
36 K5357M 5 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
37 PB91761 1 BKT,COVER ＢＫＴカバー FE
38 H5299A 2 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
39 W1023A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
5M/M FE
285
PTS-NXT2-01JE
Vol.1

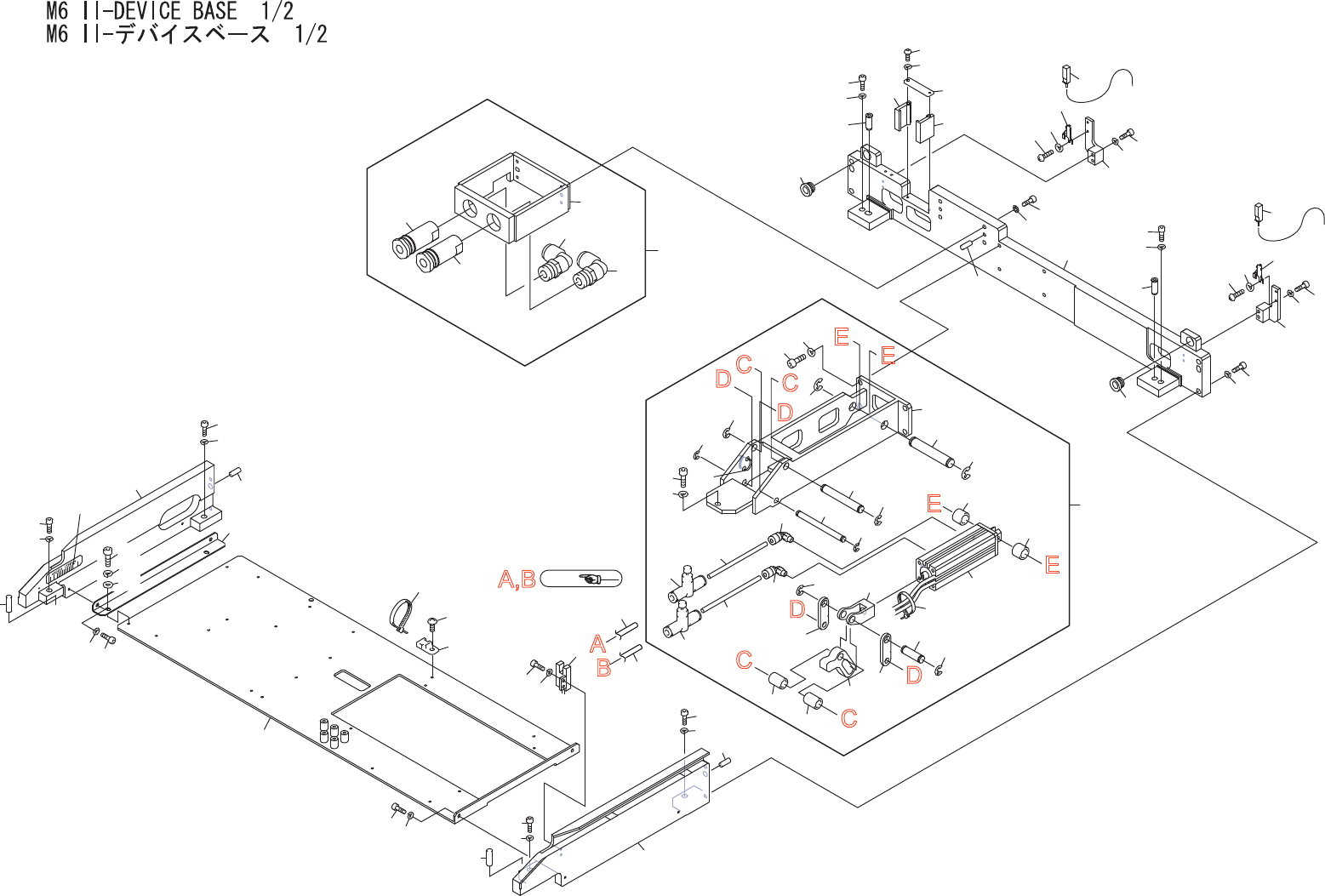

Ref.2/
A,B
B
A
C
D
E
E
D
C
D
C
C
E
E
D
1
83
84
2
3
4
5
6
5
6
7
8
12
13
14
13
14
80
81
82
16
20
25
26
27
26
27
25
28
28
33
32
34
38
39
40
70
71
72
73
74
75
23
24
76
77
78
79
86
89
93
100
101
102
102
105
105
107
108
96
103
104
97
94.1
95
93
94
95
98
99
98
90
91
91
90
87
88
104
97
59
67
68
71
72
12.1
15
59
9
10
11
92
35
35.1
36
41
41.1
44
44
45
37
42
43
47
48
69
85
QK03F02
286
PTS-NXT2-01JE
Vol.1
