M6II-DEVICEBASE1/2 M6 II- デバイス ベース1 /2 QK03F02 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 99 P M87875 1 LEVER,CLAMP レバー クラ ンプ FE 100 PM87863 1 J OINT…

100%1 / 785
M6II-DEVICEBASE1/2
M6II-デバイスベース1/2
QK03F02
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
44 PJ02933 2 HOLDER,CONNECTOR ホルダコネクタ PL
45 PM02614 1 PLATE プレート FE
47 K5232A 2 SCREW,C/RPAN 小ネジ十穴鍋 M03X035ﾆｯｹﾙﾒｯｷ FE
48 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
59 H1140A 2 BAND,TIE バンド結束 T18R OT
67 PZ13981 1 TUBE チューブ OT
68 PZ13991 1 TUBE チューブ OT
69 AA54606 1 SOCKET,COUPLER ソケットカプラ OT
70 PM14077 1 BKT ＢＫＴ FE
71 XS01130 2 SOCKET,COUPLER ソケットカプラ OT
72 Y3080A 2 UNION,ELBOW ユニオンエルボ KQ2L10-02S OT
73 H5289A 4 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
74 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
75 H2093B 2 PIN,PARALLEL ピン平行 ﾟ4X8Aｼｭ(M6) OT
76 S2025A 7 SHEET シート CTAM1 PL
77 K5171S 7 SCREW,C/RTRUSS 小ネジ十穴トラス M03X006(3ｶｼﾛ) FE
78 H1140A 7 BAND,TIE バンド結束 T18R PL
79 PB88120 1 BKT,ADJUSTING ＢＫＴ調整 FE
80 H5273A 2 BOLT,HEXSOCKET ボルト六角穴 M03X005 FE
81 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
82 W1040R 2 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
83 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
84 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
85 AA77D00 1 CYLINDER,AIR シリンダエアー OT
86 PM04KT0 1 FRAME フレーム FE
87 H5300A 4 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
88 W1023A 4 WASHER,LOCK ワッシャスプリング 5M/M FE
89 PM87903 1 PIN,PIVOT ピン支点 FE
90 S1003L 2 CIR-CLIP サークリップ ST-EW-8(3ｶｼﾛ) OT
91 PM87932 2 COLLAR カラー FE
92 S2101G 1 CYLINDER,AIR シリンダエアー CDQSD25-40DCM-M9BL OT
93 Y3049G 2 UNION,ELBOW ユニオンエルボ KJL04-M5(ｼﾛ) OT
94 PZ09201 1 TUBE チューブ OT
94.1 PZ07771 1 TUBE チューブ OT
95 K5340R 2 CONTROLLER,SPEED コントローラスピード AS2001F-04(ｼﾛ) OT
96 PM87891 1 PIN,PIVOT ピン支点 FE
97 S1003H 2 CIR-CLIP サークリップ ST-EW-6(3ｶｼﾛ) OT
98 PM87912 2 COLLAR カラー FE
288
PTS-NXT2-01JE
Vol.1
M6II-DEVICEBASE1/2
M6II-デバイスベース1/2
QK03F02
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
99 PM87875 1 LEVER,CLAMP レバークランプ FE
100 PM87863 1 JOINT,KNUCKLE ジョイントナックル FE
101 PM85961 1 PIN ピン FE
102 S1003H 2 CIR-CLIP サークリップ ST-EW-6(3ｶｼﾛ) OT
103 PM87881 1 PIN,PIVOT ピン支点 FE
104 S1003F 2 CIR-CLIP サークリップ ST-EW-4(3ｶｼﾛ) OT
105 PM85932 2 LINK リンク FE
107 H5300A 1 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
108 W1023A 1 WASHER,LOCK ワッシャ ス
プ
リン
グ
5M/M FE
289
PTS-NXT2-01JE
Vol.1

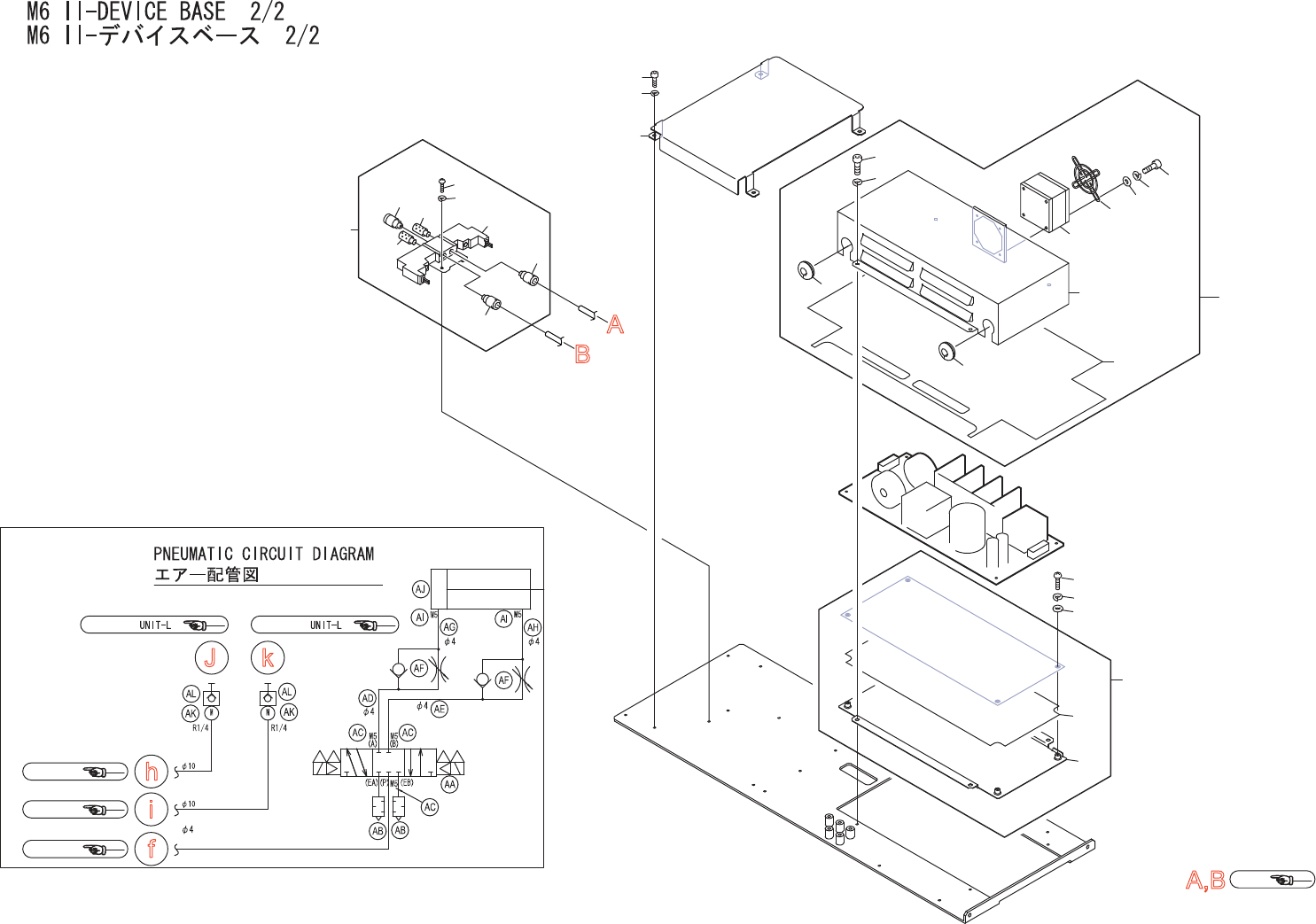

Ref.1/
B
A
A,B
Ref.BED
Ref.BED
Ref.BED
h
i
f
kJ
Ref.TRAYRef.TRAY
2
3
4
5
5
12
15
16
20
21
22
25
25
25
6
7
8
9
10
17
18
19
23
26
26
24
28
27
14
1
QK03F02
