M6II-DEVICEPALLETGUIDE
M6II-デバイスパレットガイド
QK03E01
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA2YE04 1 GUIDE ガイド OT
2 PM02691 2 SPACER スペーサ CO
3 PB52831 1 PLATE プレート FE
3.1 K5359H 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X010 FE
4 PB52851 2 PLATE,STIFFENING プレート当て FE
4.1 K5358H 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X015 FE
5 PB52842 1 PLATE プレート FE
5.1 K5192H 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X018 FE
8 PM65915 1 PLATE プレート FE
9 H5288A 1 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
10 W1022A 1 WASHER,LOCK ワッシャスプリング 4M/M FE
11 H2055T 2 PIN,SPRING ピンスプリング 4ﾟX8 OT
12 K5359E 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X008 FE
13 PB61821 1 LINK リンク FE
14 PM84981 2 PIN ピン FE
15 PB52821 2 LEVER,LINK レバーリンク FE
16 PM84972 2 PIN,PIVOT ピン支点 FE
17 PZ24001 1 SPRING,TENSION スプリング引張 FE
18 H5289A 1 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
19 N10813 1 NUT,HEX ナット六角 M043ｼｭ(3ｶｸﾛ) FE
20 S1003F 4 CIR-CLIP サークリップ ST-EW-4(3ｶｼﾛ) OT
22 PM095N2 1 GUIDE,SIDE ガイドサイド FE
23 H5292A 2 BOLT,HEXSOCKET ボルト六角穴 M04X020 FE
24 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
25 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
26 PM095R1 1 GUIDE,SIDE ガイドサイド FE
27 H5292A 2 BOLT,HEXSOCKET ボルト六角穴 M04X020 FE
28 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
29 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
30 N4041A 4 SCREW,HEXSOCKETSET ネジ六角穴止め M05X015ｸﾎﾞﾐｻｷ FE
31 N10797 4 NUT,HEX ナット六角 M05(3ｶｸﾛ) FE
32 W1023A 4 WASHER,LOCK ワッシャスプリング 5M/M FE
34 AA64X01 1 COVER カバー OT
35 PJ16662 1 COVER カバー OT
36 K5357M 5 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
37 PB89784 1 BKT,COVER ＢＫＴカバー FE
38 H5299A 2 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
39 W1023A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
5M/M FE
293
PTS-NXT2-01JE
Vol.1
A
A
B
B
Ref.BED
e
4
4
46
3
2
3
2
9
11
95
96
97
97
10
11.1
11.2
11.3
11.4
11.5
11
10
9
11.1
9.1
9.1
11.2
11.3
11.4
13
14
17
18
19
17
18
19
1
15
16
14
15
16
13
25
25.1
25.2
25.3
25.4
25.4
25.3
26
27
32
33
35
36
37
34
44
45
45
47
49
48
49
48
56
57
58
56
57
58
59
60
63
62
98
95
61
64
65
66
67
67
68
69
70
75
75
83
83.1
80
104
75
76
76
76
76
82
84
92
93
94
88
84
86
87
85
11.5
102
103
99
100
101
111
97
110
106
107
108
105
109
92.1
94.1
39
42
43
43
112
113
7
7
8
8
12
22
23
24
50
50
51
52
51
52
53
54
55
53
54
55
53
54
55
72
73
74
79
81
81
12
38
40
41
UC00146
294
PTS-NXT2-01JE
Vol.1

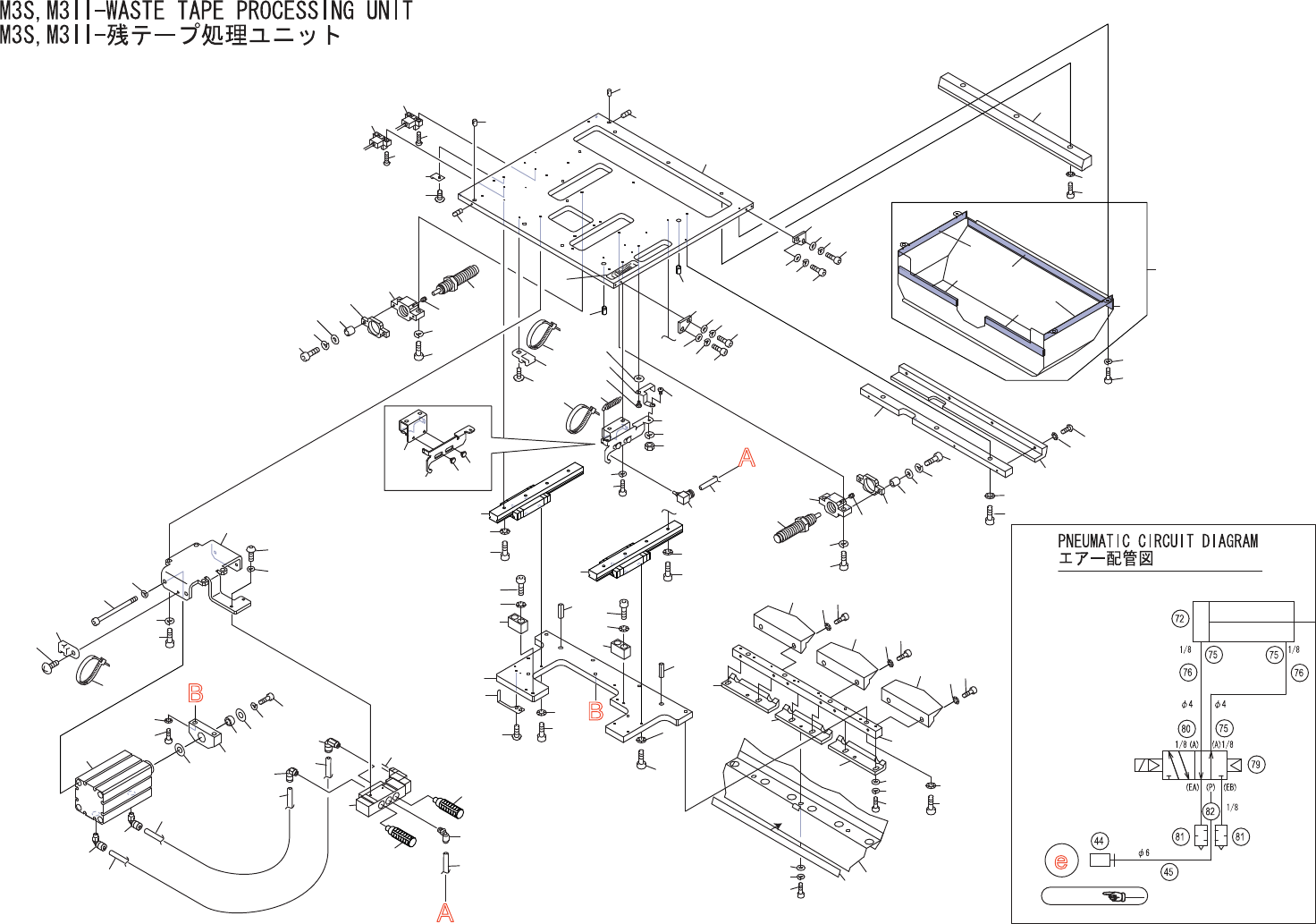

M3S,M3II-WASTETAPEPROCESSINGUNIT
M3S,M3II-残テープ処理ユニット
UC00146
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM007X2 1 PLATE プレート FE
2 PM04433 2 PIN ピン FE
3 N4019H 2 SCREW,HEXSOCKETSET ネジ六角穴止め M03X004ﾄｶﾞﾘｻｷ FE
4 H2116C 2 PIN,PARALLEL ピン平行 MS6-10 OT
7 S4077L 2 SENSOR,PHOTO センサフォト PM-L44P OT
8 K51993 4 SCREW,WASHERASS'Y 小ネジ座金組込み M03X012ﾅﾍﾞｾﾑｽP4(3ｶｼﾛ) FE
9 PM95131 2 BKT,STOPPER ＢＫＴストッパ FE
9.1 N4019A 2 SCREW,HEXSOCKETSET ネジ六角穴止め M03X004ｸﾎﾞﾐｻｷ FE
10 H5300A 4 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
11 W1023A 4 WASHER,LOCK ワッシャスプリング 5M/M FE
11.1 PG02951 2 PLATE,STOPPER プレートストッパ PL
11.2 H5276A 4 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
11.3 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
11.4 W1040R 4 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
11.5 PM36281 4 COLLAR カラー FE
12 A1037D 2 ABSORBER,SHOCK アブソーバショック RB2015 OT
13 PB68082 2 PLATE,LOCATING プレート位置決め FE
14 H5276A 2 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
15 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
16 W1042A 2 WASHER,FLAT ワッシャ平 4W-3 FE
17 H5289A 2 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
18 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
19 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
22 PM05024 1 CUTTER,STATIONARY カッタ固定 FE
23 H5322A 3 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
24 W1013A 3 WASHER,CONICAL ワッシャ皿 M-6-H FE
25 AA3EM07 1 COVER カバー OT
25.1 PB79923 1 COVER カバー FE
25.2 PS02031 1 SHEET シート OT
25.3 PS02041 2 SHEET シート OT
25.4 PS02052 2 SHEET シート OT
26 H5275A 4 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
27 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
32 PM007Y2 1 BAR,GUIDE バーガイド FE
33 H5298A 3 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
34 W1012A 3 WASHER,CONICAL ワッシャ皿 M-5-L FE
35 PJ11891 1 SCRAPER スクレーパ PL
36 K5256G 4 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X012 FE
295
