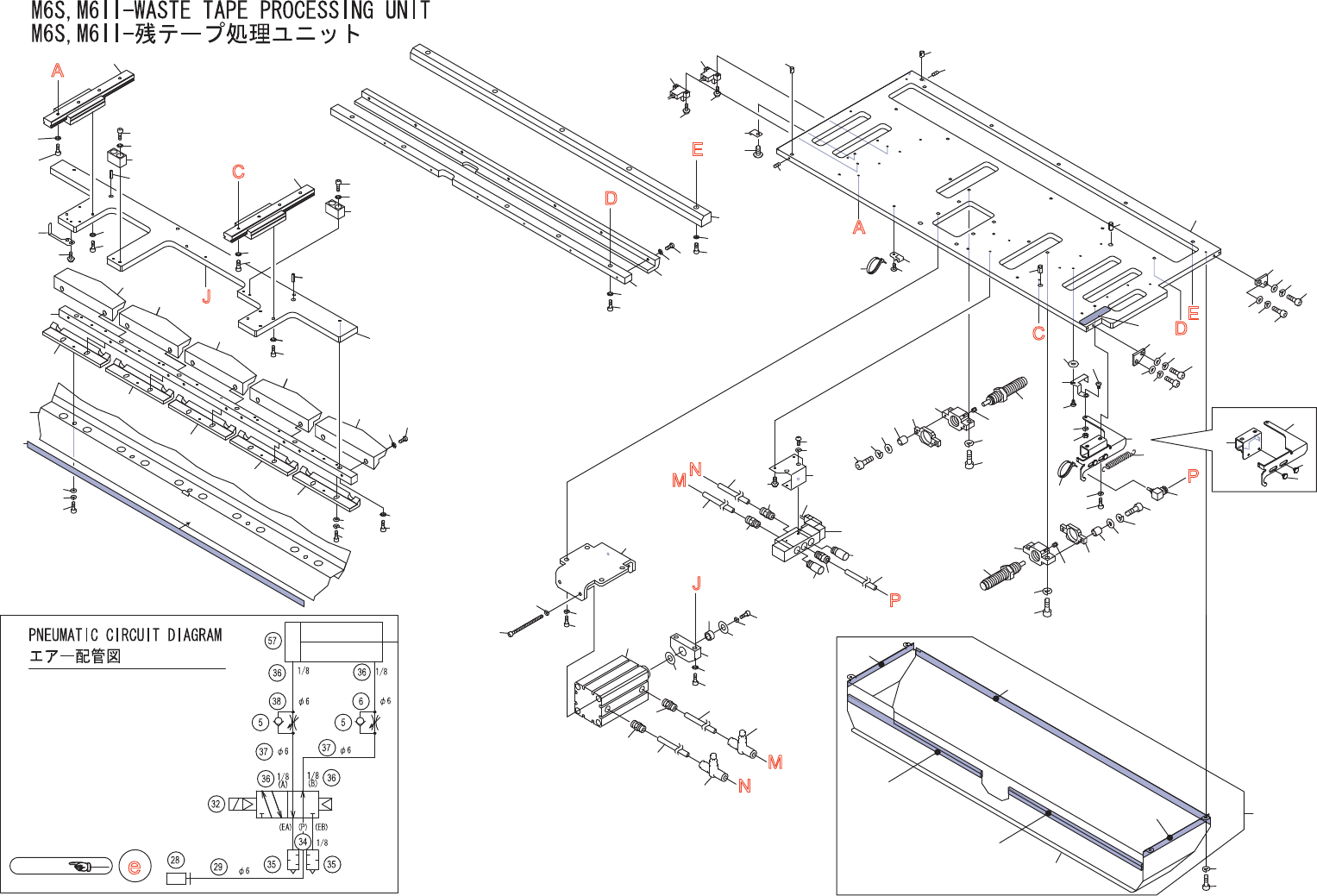

M6S,M6II-WASTETAPEPROCESSINGUNIT M6S,M6 II-残 テー プ処理 ユニッ ト UC00346 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PM001N3 1 PLATE プレー ト FE 2 PM04433 2 PIN ピン …

100%1 / 785
A
C
D
E
N
M
J
P
P
M
N
D
A
E
Ref.BED
e
C
J
51
51 .1
51 .2
51 .2
51 .3
52
53
51 .4
1
2
3
2
3
4
28
30
32.1
33
34
36
36
36
36
37
37
46
47
48
49
50
29
39
40
41
42
43
44
45
4
45
54
55
56
38
6
5
5
61
62
63
64
65
61
66
67
84
77
69
70
69
70
80
68
93
96
95
95
95
95
95
91
92
99
100
101
102
97
98
94
81
78
79
77
78
79
103
103
83
82
85
87
86
51 .4
9
11
10
11.1
11.2
11.3
11.4
11.5
9.1
11
10
9
11.1
9.1
11.2
11.3
11.4
11.5
13
14
17
18
19
17
18
19
15
16
14
15
16
13
23
24
25
25
48.1
104
105
7
8
7
8
32
35
35
57
58
59
22
26
27
72
72
73
73
71
74
74
74
74
74
75
76
88
89
90
12
12
71
UC00346
302
PTS-NXT2-01JE
Vol.1
M6S,M6II-WASTETAPEPROCESSINGUNIT
M6S,M6II-残テープ処理ユニット
UC00346
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM001N3 1 PLATE プレート FE
2 PM04433 2 PIN ピン FE
3 N4019H 2 SCREW,HEXSOCKETSET ネジ六角穴止め M03X004ﾄｶﾞﾘｻｷ FE
4 H2116C 2 PIN,PARALLEL ピン平行 MS6-10 FE
5 K5340Y 2 CONTROLLER,SPEED コントローラスピード AS2001F-06(ｼﾛ) OT
6 PZ07861 1 TUBE チューブ OT
7 S4077L 2 SENSOR,PHOTO センサフォト PM-L44P OT
8 K51993 4 SCREW,WASHERASS'Y 小ネジ座金組込み M03X012ﾅﾍﾞｾﾑｽP4(3ｶｼﾛ) FE
9 PM95131 2 BKT,STOPPER ＢＫＴストッパ FE
9.1 N4019A 2 SCREW,HEXSOCKETSET ネジ六角穴止め M03X004ｸﾎﾞﾐｻｷ FE
10 H5300A 4 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
11 W1023A 4 WASHER,LOCK ワッシャスプリング 5M/M FE
11.1 PG02951 2 PLATE,STOPPER プレートストッパ PL
11.2 H5276A 4 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
11.3 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
11.4 W1040R 4 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
11.5 PM36281 4 COLLAR カラー FE
12 A1037D 2 ABSORBER,SHOCK アブソーバショック RB2015 OT
13 PB68082 2 PLATE,LOCATING プレート位置決め FE
14 H5276A 2 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
15 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
16 W1042A 2 WASHER,FLAT ワッシャ平 4W-3 FE
17 H5289A 2 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
18 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
19 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
22 AA68F00 1 PANEL,CONNECTOR パネルコネクタ OT
23 PB93870 1 PANEL,CONNECTOR パネルコネクタ FE
24 PB93860 1 SHUTTER シャッタ FE
25 PM04403 2 PIN,GUIDE ピンガイド FE
26 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008 FE
27 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
28 H3149W 1 PLUG,COUPLER プラグカプラ MC-06PCL OT
29 PZ09781 1 TUBE チューブ OT
30 PB01984 1 SPRING,TENSION スプリング引張 FE
32 H13362 1 VALVE,SOL バルブＳＯＬ SY5120-5MOZ-01 OT
32.1 K4005M 1 CABLE ケーブル SY100-30-4A-10 OT
33 K5198B 2 SCREW,WASHERASS'Y 小ネジ座金組込み M03X008P=4ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
34 Y3063A 1 UNION,HALF ユニオンハーフ KJH06-01S OT
303
PTS-NXT2-01JE
Vol.1
M6S,M6II-WASTETAPEPROCESSINGUNIT
M6S,M6II-残テープ処理ユニット
UC00346
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
35 S1056E 2 SILENCER サイレンサ AN103-01 OT
36 Y3063A 4 UNION,HALF ユニオンハーフ KJH06-01S OT
37 PZ07301 2 TUBE チューブ OT
38 PZ06281 1 TUBE チューブ OT
39 PX01631 1 SEAL,BARCODE シールバーコード OT
40 PB17393 1 BKT,SOL ＢＫＴＳＯＬ FE
41 K5256A 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X008 FE
42 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
43 S2025A 5 SHEET シート CTAM1 PL
44 K5172M 5 SCREW,C/RTRUSS 小ネジ十穴トラス M04X008(3ｶｼﾛ) FE
45 H1140A 6 BAND,TIE バンド結束 T18R PL
46 PB93852 1 STOPPER,SAFETY ストッパ安全 FE
47 PM05AS1 1 PIN ピン FE
48 PM064L3 1 PIN ピン FE
48.1 W1040R 1 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
49 N10795 1 NUT,HEX ナット六角 M03(3ｶｸﾛ) FE
50 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
51 AA3EN07 1 COVER カバー OT
51.1 PB79893 1 COVER カバー FE
51.2 PS02052 2 SHEET シート OT
51.3 PS02061 1 SHEET シート OT
51.4 PS02071 2 SHEET シート OT
52 H5275A 4 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
53 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
54 PB13773 1 BKT,CYLINDER ＢＫＴシリンダ FE
55 H5321A 4 BOLT,HEXSOCKET ボルト六角穴 M06X012 FE
56 W1024A 4 WASHER,LOCK ワッシャスプリング 6M/M FE
57 S2124K 1 CYLINDER,AIR シリンダエアー CQ2B40-60-DCH2143H OT
58 H5316T 2 BOLT,HEXSOCKET ボルト六角穴 M05X100 FE
59 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
61 PB61304 2 WASHER ワッシャ FE
62 PM89884 1 BKT ＢＫＴ FE
63 H5301A 2 BOLT,HEXSOCKET ボルト六角穴 M05X018 FE
64 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
65 PM03511 1 COLLAR カラー FE
66 H5341A 1 BOLT,HEXSOCKET ボルト六角穴 M08X020 FE
67 W1025A 1 WASHER,LOCK ワッシャスプリング 8M/M FE
68 PM56455 1 PLATE プレート FE
