This page intentionally blank.
317
PTS-NXT2-01JE
Vol.1
A
B
B
C
A
D
E
D
E
C
2
3
4
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
39
39.1
39.1
39
39.1
39.1
42
41
43
44
45
46
47
48
49
50
51
52
53
54
55
56
59
60
60
62
63
64
68
69
67
70
71
72
74
73
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
95
94
97
96
37.1
37.2
38
99
99.1
99.2
38.1
38.2
1
5
6
40
57
58
61
65
66
98
98
UX00130
318
PTS-NXT2-01JE
Vol.1

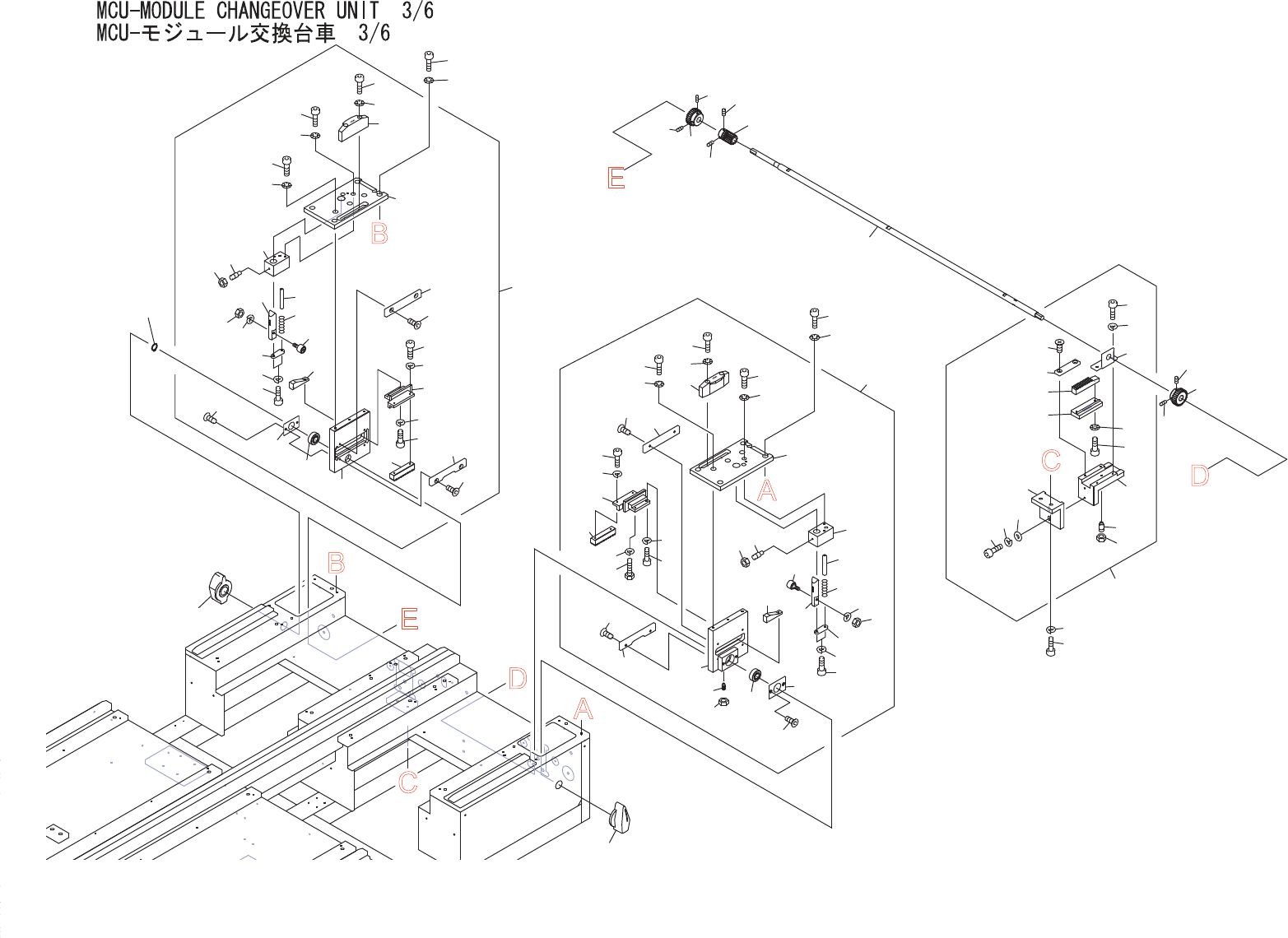

MCU-MODULECHANGEOVERUNIT3/6
MCU-モジュール交換台車3/6
UX00130
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA26608 1 STOPPER ストッパ OT
2 PM33882 1 PLATE プレート FE
3 H5502K 1 BOLT ボルト MSSG4-12 OT
4 N10813 1 NUT,HEX ナット六角 M43ｼｭ（3ｶｸﾛ） FE
5 H5298A 4 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
6 W1012A 4 WASHER,CONICAL ワッシャ皿 M-5-L FE
7 PT00272 1 GUIDE ガイド FE
8 H5292T 2 BOLT,HEXSOCKET ボルト六角穴 M04X022 FE
9 W1011A 2 WASHER,CONICAL ワッシャ皿 M-4-L FE
10 H55010 3 BOLT ボルト CBSST5-12 OT
11 W1012A 3 WASHER,CONICAL ワッシャ皿 M-5-L FE
12 PB04162 1 PLATE プレート FE
13 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
14 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
15 PM07812 1 STOPPER ストッパ FE
16 K1112A 1 CAMFOLLOWER カムフォロア CF05UU-A OT
17 N10797 1 NUT,HEX ナット六角 M05(3ｶｸﾛ) FE
18 W1023A 1 WASHER,LOCK ワッシャスプリング 5M/M FE
19 PM07852 1 PIN,GUIDE ピンガイド FE
20 PZ05091 1 SPRING スプリング FE
21 PM07832 1 PLATE プレート FE
22 H3170Y 1 PLUNGER,BALL プランジャボール BSX6 OT
23 N1086A 1 NUT,HEX ナット六角 M6P=1.03ｼｭ(3ｶｸﾛ) FE
24 PB04192 1 RETAINER リテーナ FE
25 K5357M 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
26 H42732 1 BEARING,SPHERICAL ベアリング球面 MBT10 OT
27 PB04173 1 COVER,SLIDE カバースライド FE
28 K5359H 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X010 FE
29 PB04183 1 COVER,SLIDE カバースライド FE
30 K5359H 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X010 FE
31 PM08102 1 SLIDER スライダ FE
32 XR00101 1 RACK ラック OT
33 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
34 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
35 PM07822 1 CAM カム FE
36 H5276A 1 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
37 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
37.1 H5165A 1 BOLT,HEX ボルト六角 M03X010 FE
