DET AIL A 1 1 8 9 2 25 27 26 24 2 2 3 3 3 4 5 4 5 6 7 10 11 12 13 14 15 15 17 17 16 16 18 22 21 21 20 22 18 23 AA87512 JIG, INSPECTION 22 21 21 20 22 19 348 PTS-NXT2-01JE Vol.1

100%1 / 785
GAUGE, MASTER
B2
PZ14590
Machine PAM
AA01B06
B1
JIG, INSPECTION
Glass panel bottom surface measurement
B4
K5488B
Machine PAM dummy parts
REEL
B3
PZ14601
Machine PAM
CHIP
DETAIL B1
347
PTS-NXT2-01JE
Vol.1
DETAIL
A1
1
8
9
2
25
27
26
24
2
2
3
3
3
4
5
4
5
6
7
10
11
12
13
14
15
15
17
17
16
16
18
22
21
21
20
22
18
23

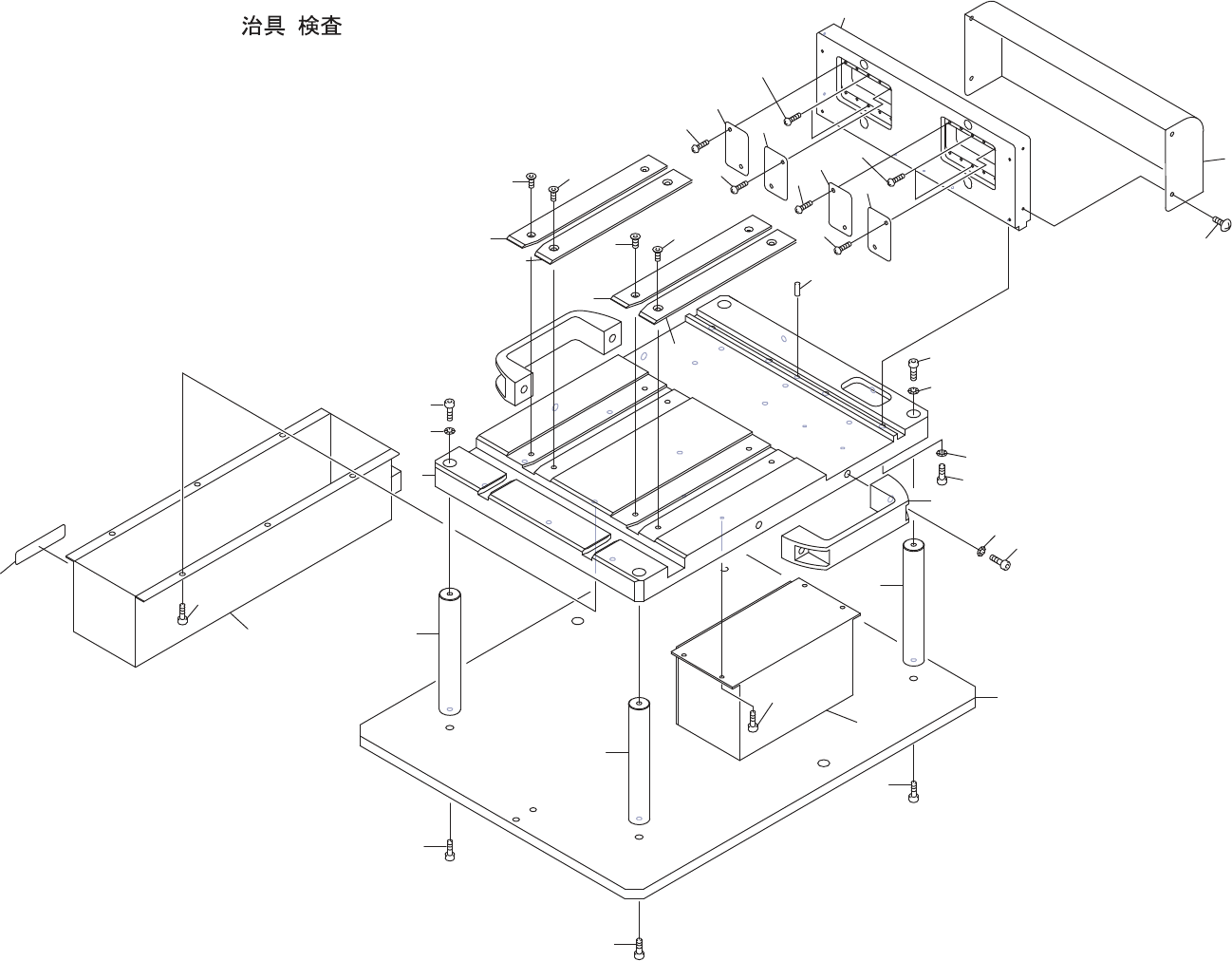

AA87512
JIG, INSPECTION
22
21
21
20
22
19
348
PTS-NXT2-01JE
Vol.1
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM14995 1 PLATE プレート FE
2 PM14953 4 SUPPORTCOLUMN 支柱 FE
3 H5299A 4 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
4 H5303A 4 BOLT,HEXSOCKET ボルト六角穴 M05X022 FE
5 W1012A 4 WASHER,CONICAL ワッシャ皿 M-5-L FE
6 PM14935 1 BASE ベース FE
7 PM14945 1 PLATE プレート FE
8 H5290A 4 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
9 W1011A 4 WASHER,CONICAL ワッシャ皿 M-4-L FE
10 PB09161 1 COVER カバー FE
11 K5171S 4 SCREW,C/RTRUSS 小ネジ十穴トラス M03X006(3ｶｼﾛ) FE
12 T5014L 2 HANDLE 取手 UPCN21 OT
13 H5322A 4 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
14 W1013A 4 WASHER,CONICAL ワッシャ皿 M-6-H FE
15 PM14974 2 PLATE,GUIDE プレートガイド FE
16 K5357M 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
17 PM14984 2 PLATE,GUIDE プレートガイド FE
18 K5357M 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
19 PX02051 1 SEAL,BARCODE シールバーコード OT
20 XP00130 4 SCREW,C/RPAN 小ネジ十穴鍋 OT
21 PB75661 4 COVER カバー FE
22 K5171T 8 SCREW,C/RTRUSS 小ネジ十穴トラス M02.5X005(3ｶｼﾛ) FE
23 H2093W 1 PIN,PARALLEL ピン平行 ﾟ4X10Bｼｭ(H8) FE
24 XB02261 1 BOX,POWERSUPPLY ＢＯＸ電源 OT
25 H5286A 6 BOLT,HEXSOCKET ボルト六角穴 M04X006 FE
26 XB02270 1 BOX,INTERFACE ＢＯＸインタフェース OT
27 H5274A 4 BOLT,HEXSOCKET
ボ
ルト 六角穴 M03X006 FE
DETAIL
A1
