UL02612
36
PTS-NXT2-01JE
Vol.1

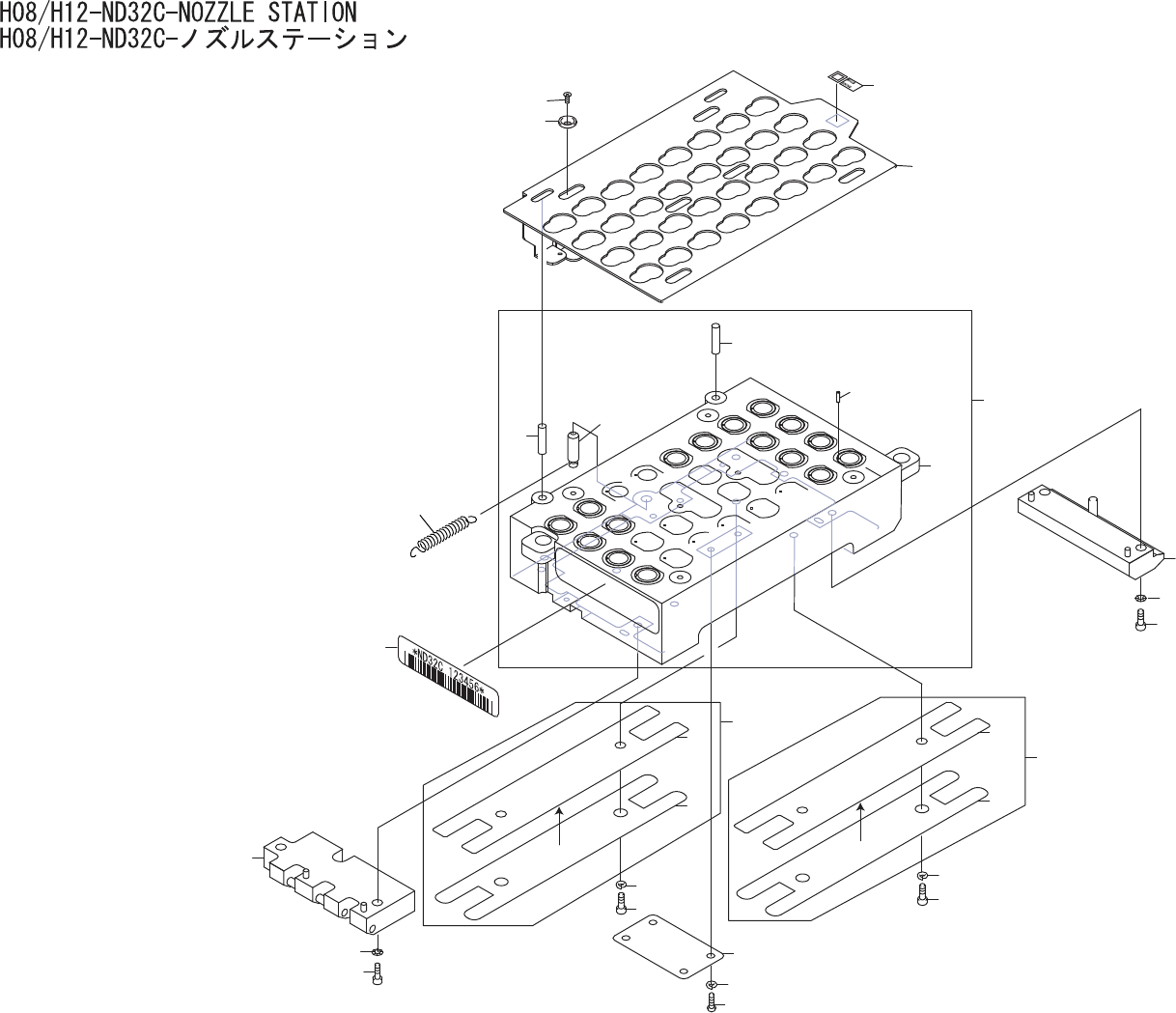

H08/H12-ND32C-NOZZLESTATION
H08/H12-ND32C-ノズルステーション
UL02612
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PP00875 1 SHUTTER シャッタ FE
2 PX04211 1 SEAL,BARCODE シールバーコード PL
3 PM85634 6 WASHER ワッシャ FE
4 PZ29951 6 BOLT ボルト OT
5 AA3AY06 1 HOLDER ホルダ OT
6 PT01383 1 HOLDER ホルダ AL
7 PZ10121 32 PIN ピン FE
8 R5012C 2 ROLLER,NEEDLE ローラニードル ﾟ3X11.8FW6C3 OT
9 PM04923 1 PIN ピン FE
10 PZ05022 1 SPRING,TENSION スプリング引張 FE
11 PX04201 1 SEAL,BARCODE シールバーコード PL
12 AA37X04 1 BLOCK ブロック OT
13 H5276A 2 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
14 W1010A 2 WASHER,CONICAL ワッシャ皿 M-3-L FE
15 AA37W03 1 GUIDE ガイド OT
16 H5276A 2 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
17 W1010A 2 WASHER,CONICAL ワッシャ皿 M-3-L FE
18 PP00882 2 PLATE,BACK プレート裏 FE
19 PS00552 2 SHEET シート OT
20 H5273A 4 BOLT,HEXSOCKET ボルト六角穴 M03X005 FE
21 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
22 PB67411 1 DOG,SW ドッグＳＷ FE
23 K51756 4 SCREW,C/RPAN 小ネジ十穴鍋 M02.5X005ｽﾃﾝﾚｽ FE
24 W1020H 4 WASHER,LOCK ワッシャスプリング 2.5M/M FE
25 AA3FS03 2 PLATE
プ
レート OT
37
PTS-NXT2-01JE
Vol.1
9
2
5
5
7
6
1
10
11
12
13
4
8
14
15
16
20
21
22
UL01910
38
PTS-NXT2-01JE
Vol.1
