12.5% B B A DETAIL B DETAIL A 13 1 2 3 10 7 9 11 12 8 7 6 4 5 7 6 4 5 30 26 29 28 25 27 20 17 18 19 28 29 27 26 25 21 22 24 23 31 32 36 33 34 35 QK01G02 20 PTS-NXT2-01JE Vol.2

100%1 / 785
This page intentionally blank.
19
PTS-NXT2-01JE
Vol.2
12.5%
B
B
A
DETAIL
B
DETAIL
A
13
1
2
3
10
7
9
11
12
8
7
6
4
5
7
6
4
5
30
26
29
28
25
27
20
17
18
19
28
29
27
26
25
21
22
24
23
31
32
36
33
34
35
QK01G02
20
PTS-NXT2-01JE
Vol.2

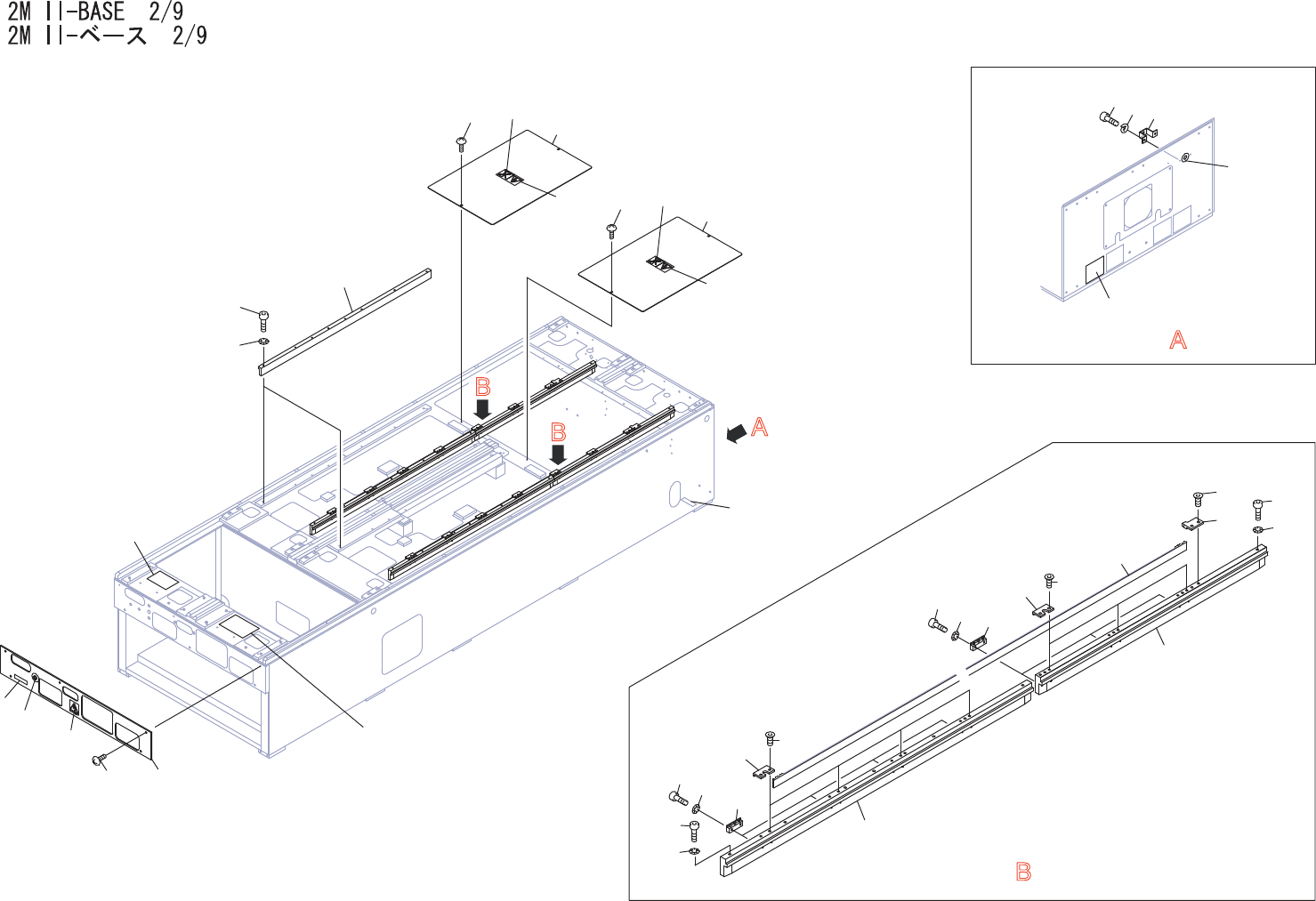

2MII-BASE2/9
2MII-ベース2/9
QK01G02
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PT00493 2 GUIDE ガイド FE
2 H5294A 16 BOLT,HEXSOCKET ボルト六角穴 M04X030 FE
3 W1011A 16 WASHER,CONICAL ワッシャ皿 M-4-L FE
4 PB92393 2 COVER,UPPER カバー上 FE
5 K5171W 4 SCREW,C/RTRUSS 小ネジ十穴トラス M05X006(3ｶｼﾛ) FE
6 PZ25691 2 SEAL シール PL
7 PZ25381 3 SEAL シール PL
8 PZ07821 1 SEAL シール PL
9 PZ08223 1 SEAL シール PL
10 PX07801 1 SEAL,BARCODE シールバーコード OT
11 RX00191 1 NAMEPLATE 銘板 OT
12 PZ40762 1 SEAL シール PL
13 PX08391 1 NAMEPLATE,CAUTION 銘板注意 PL
17 PT00504 2 GUIDE ガイド FE
18 H5294A 16 BOLT,HEXSOCKET ボルト六角穴 M04X030 FE
19 W1011A 16 WASHER,CONICAL ワッシャ皿 M-4-L FE
20 PT00523 2 GUIDE ガイド FE
21 H5294A 8 BOLT,HEXSOCKET ボルト六角穴 M04X030 FE
22 W1011A 8 WASHER,CONICAL ワッシャ皿 M-4-L FE
23 PT00291 2 BLOCK,STOPPER ブロックストッパ FE
24 K5359H 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X010 FE
25 PT00221 14 RETAINER 押え FE
26 K5359H 28 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X010 FE
27 PT00211 14 RETAINER 押え FE
28 H5275A 28 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
29 W1010A 28 WASHER,CONICAL ワッシャ皿 M-3-L FE
30 XB00771 2 BELT,TIMING ベルトタイミング OT
31 PB02SL0 1 COVER カバー FE
32 PZ42120 6 SCREW,C/RTRUSS 小ネジ十穴トラス OT
33 PB02SA0 1 BKT ＢＫＴ FE
34 H5297A 2 BOLT,HEXSOCKET ボルト六角穴 M05X008 FE
35 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
36 RX00191 1 NAMEPLATE 銘板 OT
