2MII-BASE8/9 2MII -ベース 8/9 QK01G02 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 XP00530 1 PUMP,VACUUM ポンプ バキ ュー ム OT 1.1 . 4 N UT,HEX ナ ット 六角 F E AC…
D
A
C
B
DETAIL
D
DETAIL
C
DETAIL
B
DETAIL
A
2
12
8
5
1
3
4
9
10
11
13
14
15
6
7
30
35
33
34
31
32
23
27
24
25
26
20
17
16
1.1
1.2
QK01G02
40
PTS-NXT2-01JE
Vol.2
2MII-BASE8/9
2MII-ベース8/9
QK01G02
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 XP00530 1 PUMP,VACUUM ポンプバキューム OT
1.1 . 4 NUT,HEX ナット六角 FE ACC-1
1.2 . 4 WASHER,LOCK ワッシャスプリング FE ACC-1
2 PB93121 2 PLATE プレート FE
3 H5322A 4 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
4 W1024A 4 WASHER,LOCK ワッシャスプリング 6M/M FE
5 PB93111 1 BKT ＢＫＴ FE
6 H5297A 2 BOLT,HEXSOCKET ボルト六角穴 M05X008 FE
7 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
8 PB93101 1 BKT ＢＫＴ FE
9 H5289A 2 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
10 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
11 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
12 H3022Z 1 FILTER フィルタ VFR20-16-16 OT
13 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
14 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
15 W1044A 2 WASHER,FLAT ワッシャ平 4W-5 FE
16 PB008F2 1 BKT ＢＫＴ FE
17 K51999 2 SCREW,WASHERASS'Y 小ネジ座金組込み M04X012P=3ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
20 H5318T 2 BOLT,HEXSOCKETWASHERASSY ボルト六角穴座金付 M05X16WAｿｹｯﾄSPﾀｲﾌﾟ FE
23 PB00WS1 1 BKT ＢＫＴ FE
24 H5299A 2 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
25 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
26 W1044A 2 WASHER,FLAT ワッシャ平 4W-5 FE
27 K51999 2 SCREW,WASHERASS'Y 小ネジ座金組込み M04X012P=3ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
30 PB92343 1 BKT ＢＫＴ FE
31 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
32 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
33 H5320A 2 BOLT,HEXSOCKET ボルト六角穴 M06X010 FE
34 W1024A 2 WASHER,LOCK ワッシャスプリング 6M/M FE
35 XH00121 1 FILTERREGULATOR フィルタレ
ギ
ュレータ OT
41
PTS-NXT2-01JE
Vol.2

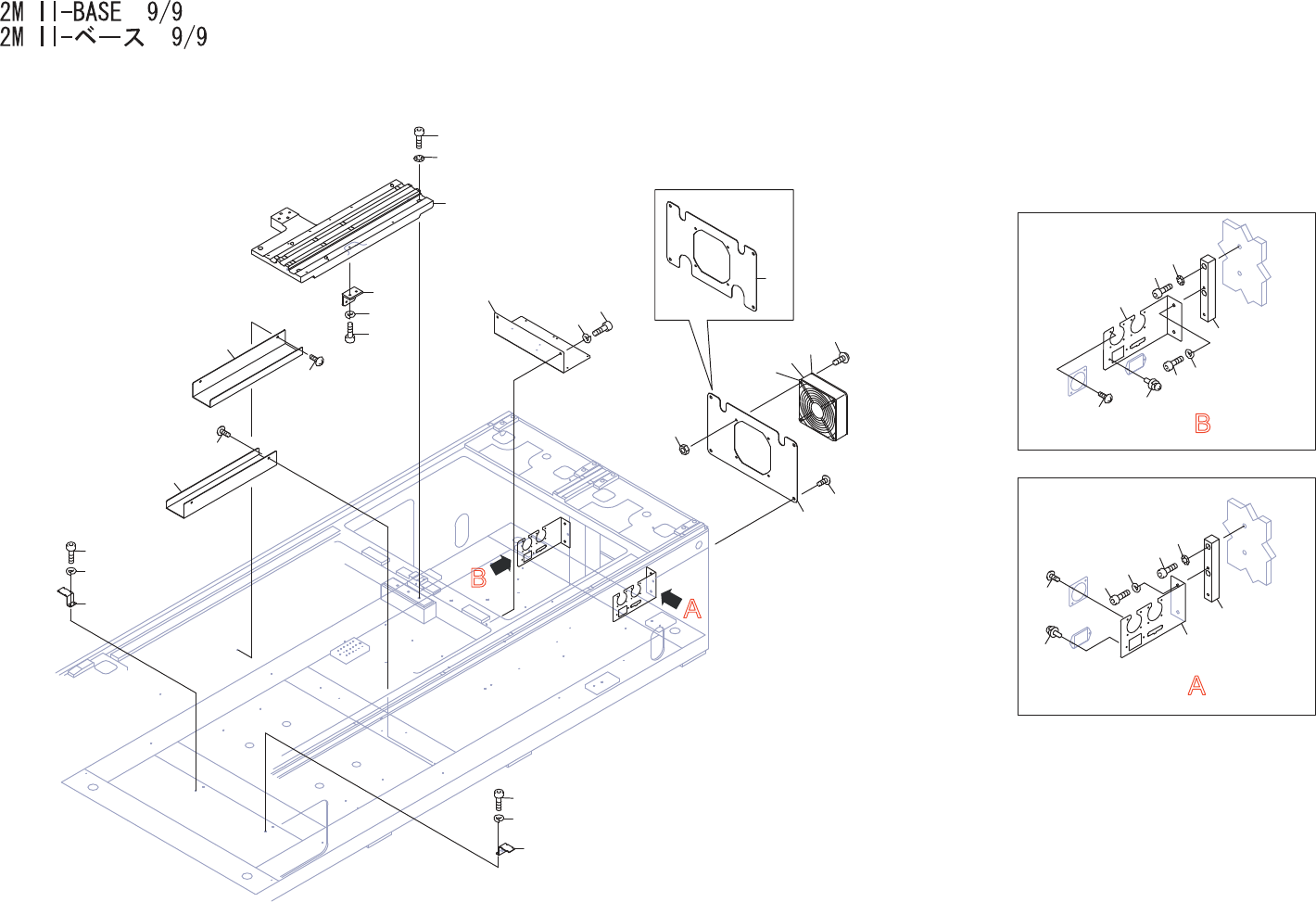

A
OPTION
DETAIL
A
DETAIL
B
B
9
8
11
12
15
14
17
13
7
10
16
5
4
3
3
1
6
2
1.1
18
19
20
23
24
22
26
27
28
26
27
28
29
30
29
30
17
16
31
32
33
31
32
33
QK01G02
42
PTS-NXT2-01JE
Vol.2
