2MII-BASE9/9
2MII-ベース9/9
QK01G02
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB010E0 1 COVER カバー FE
1.1 PB01GT0 1 COVER カバー FE OPTION
2 K5171W 4 SCREW,C/RTRUSS 小ネジ十穴トラス M05X006(3ｶｼﾛ) FE
3 K1141G 2 GUARD,FIN ガードフィン 109-1000G OT
4 H30129 1 FAN ファン 9G1224G4D01 OT
5 K51986 4 SCREW,WASHERASS'Y 小ネジ座金組込み M04X040P=3ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
6 N1080H 4 NUT,HEX ナット六角 M04(ｻﾞﾂｷ)(3ｶｼﾛ) FE
7 PB005F1 1 BKT ＢＫＴ FE
8 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
9 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
10 PT01713 1 BRIDGE ブリッジ FE
11 H5322A 5 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
12 W1013A 5 WASHER,CONICAL ワッシャ皿 M-6-H FE
13 PB007F0 1 BKT ＢＫＴ FE
14 H5299A 2 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
15 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
16 PB94621 2 HOLDER 受け FE
17 K5172L 4 SCREW,C/RTRUSS 小ネジ十穴トラス M04X006(3ｶｼﾛ) FE
18 RB04433 1 BKT ＢＫＴ OT
19 H5297A 2 BOLT,HEXSOCKET ボルト六角穴 M05X008 FE
20 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
22 RB04423 1 BKT ＢＫＴ OT
23 H5297A 2 BOLT,HEXSOCKET ボルト六角穴 M05X008 FE
24 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
26 PB00SA0 2 SPACER スペーサ FE
27 H5263C 4 BOLT,HEXSOCKET ボルト六角穴 M05X016 FE
28 W1012A 4 WASHER,CONICAL ワッシャ皿 M-5-L FE
29 K5171S 16 SCREW,C/RTRUSS 小ネジ十穴トラス M03X006(3ｶｼﾛ) FE
30 K5198B 4 SCREW,WASHERASS'Y 小ネジ座金組込み M03X008P=4ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
31 PB010K0 2 BKT,PIPING ＢＫＴ配管 FE
32 H5298A 4 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
33 W1023A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
5M/M FE
43
PTS-NXT2-01JE
Vol.2
D
A
A
E
B
D
B
E
F
F
C
C
2
2
1
3
4
6
7
8
9
10
11
12
13
14
15
16
5
5
17
18
19
19
20
20
21
22
23
24
17
18
11
12
13
25
28
30
31
32
33
34
35
39
39
40
41
36
37
28
27
27
26
26
26
26
26
26
39
42
43
44
45
46
48
49
47
60
61
62
63
64
65
66
67
68
69
69
70
71
72
73
74
75
76
78
81
82
83
91
92
93
94
99
100
101
104
105
106
107
108
110
109
102.1
56
57
58
59
57
29
85
86
87
88
97
98
95
96
114
115
103
84
77
79
80
50
52
53
51
113
111
112
89
90
38
54
55
102
102
UB00641
44
PTS-NXT2-01JE
Vol.2

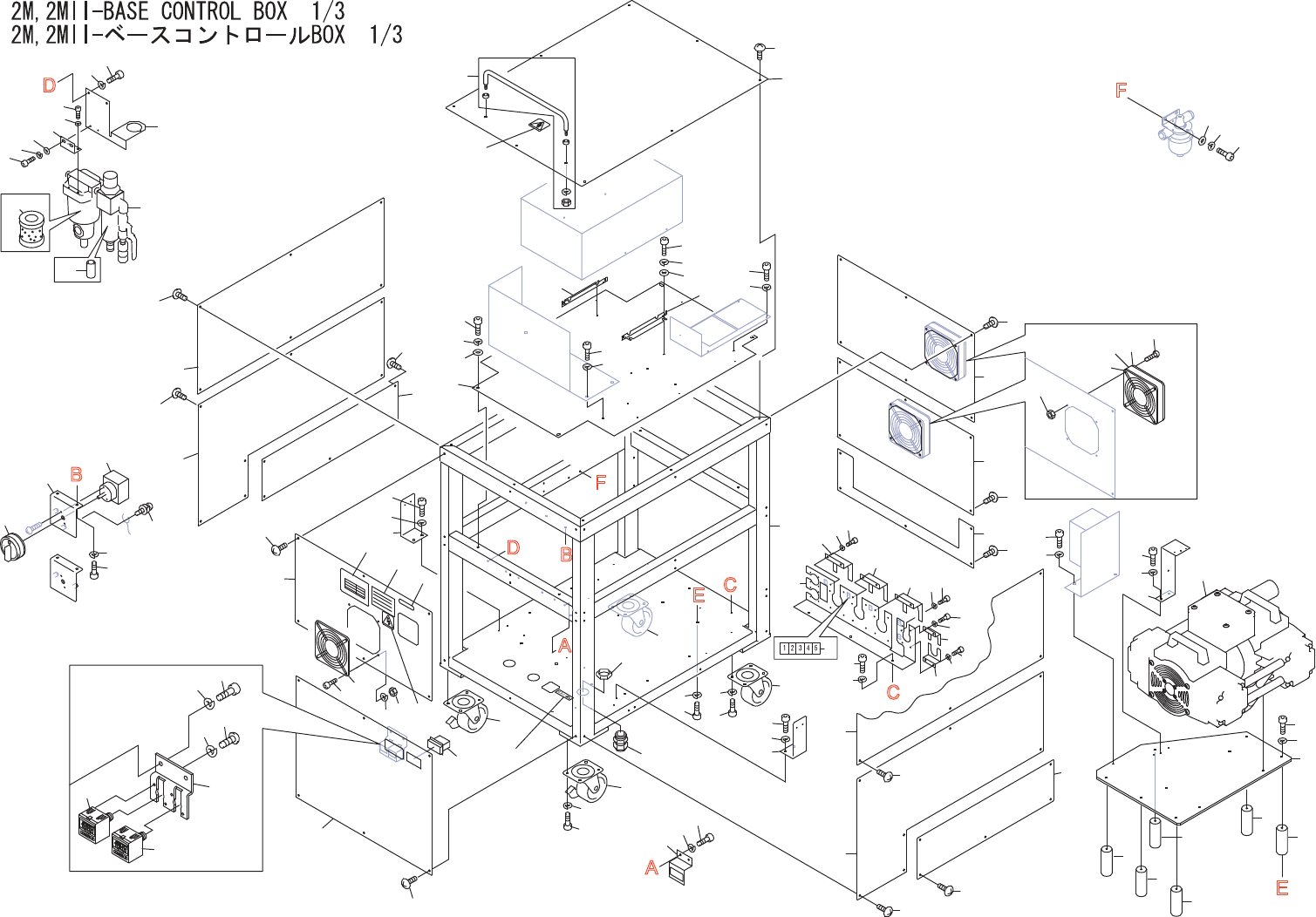

2M,2MII-BASECONTROLBOX1/3
2M,2MII-ベースコントロールBOX1/3
UB00641
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB45422 1 FRAME フレーム FE
2 K2024W 2 CASTER,UNIVERSAL キャスタ自在 NO.105-N-S OT
3 H5321A 8 BOLT,HEXSOCKET ボルト六角穴 M06X012 FE
4 W1024A 8 WASHER,LOCK ワッシャスプリング 6M/M FE
5 K2024R 2 CASTER キャスタ NO.105-N OT
6 H5321A 8 BOLT,HEXSOCKET ボルト六角穴 M06X012 FE
7 W1024A 8 WASHER,LOCK ワッシャスプリング 6M/M FE
8 PZ07820 1 SEAL シール PL
9 K5372T 1 CONNECTOR コネクタ ST21 OT
10 N10113 1 NUT ナット GMP2153019050 OT
11 PB45751 2 BKT ＢＫＴ FE
12 H5298A 4 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
13 W1023A 4 WASHER,LOCK ワッシャスプリング 5M/M FE
14 PB44590 1 BKT ＢＫＴ FE
15 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
16 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
17 PB21032 2 COVER,SIDE カバーサイド FE
18 K5207A 12 SCREW,C/RTRUSS 小ネジ十穴トラス M04X005ﾕﾆｸﾛﾒｯｷ FE
19 PB45490 2 COVER カバー FE
20 K5207A 10 SCREW,C/RTRUSS 小ネジ十穴トラス M04X005ﾕﾆｸﾛﾒｯｷ FE
21 PB45460 1 COVER,SIDE カバーサイド FE
22 K5207A 7 SCREW,C/RTRUSS 小ネジ十穴トラス M04X005ﾕﾆｸﾛﾒｯｷ FE
23 PB45450 1 COVER,SIDE カバーサイド FE
24 K5207A 7 SCREW,C/RTRUSS 小ネジ十穴トラス M04X005ﾕﾆｸﾛﾒｯｷ FE
25 PB45530 1 PLATE プレート FE
26 PB45540 6 LEG 脚 FE
27 H5322A 12 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
28 W1024A 12 WASHER,LOCK ワッシャスプリング 6M/M FE
29 XP00530 1 PUMP,VACUUM ポンプバキューム OT
30 PB20971 1 BKT ＢＫＴ FE
31 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
32 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
33 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
34 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
35 PB45501 1 BKT ＢＫＴ FE
36 H5298A 3 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
37 W1023A 3 WASHER,LOCK ワッシャスプリング 5M/M FE
45
