B B B B A DETAIL A DETAIL B 7 6 4 5 7 13 30 26 29 28 25 27 20 17 18 19 28 29 27 26 25 21 22 24 23 6 5 1 2 3 10 7 9 11 12 8 4 31 32 36 33 34 35 QK01F02 58 PTS-NXT2-01JE Vol.2

100%1 / 785
This page intentionally blank.
57
PTS-NXT2-01JE
Vol.2
B
B
B
B
A
DETAIL
A
DETAIL
B
7
6
4
5
7
13
30
26
29
28
25
27
20
17
18
19
28
29
27
26
25
21
22
24
23
6
5
1
2
3
10
7
9
11
12
8
4
31
32
36
33
34
35
QK01F02
58
PTS-NXT2-01JE
Vol.2

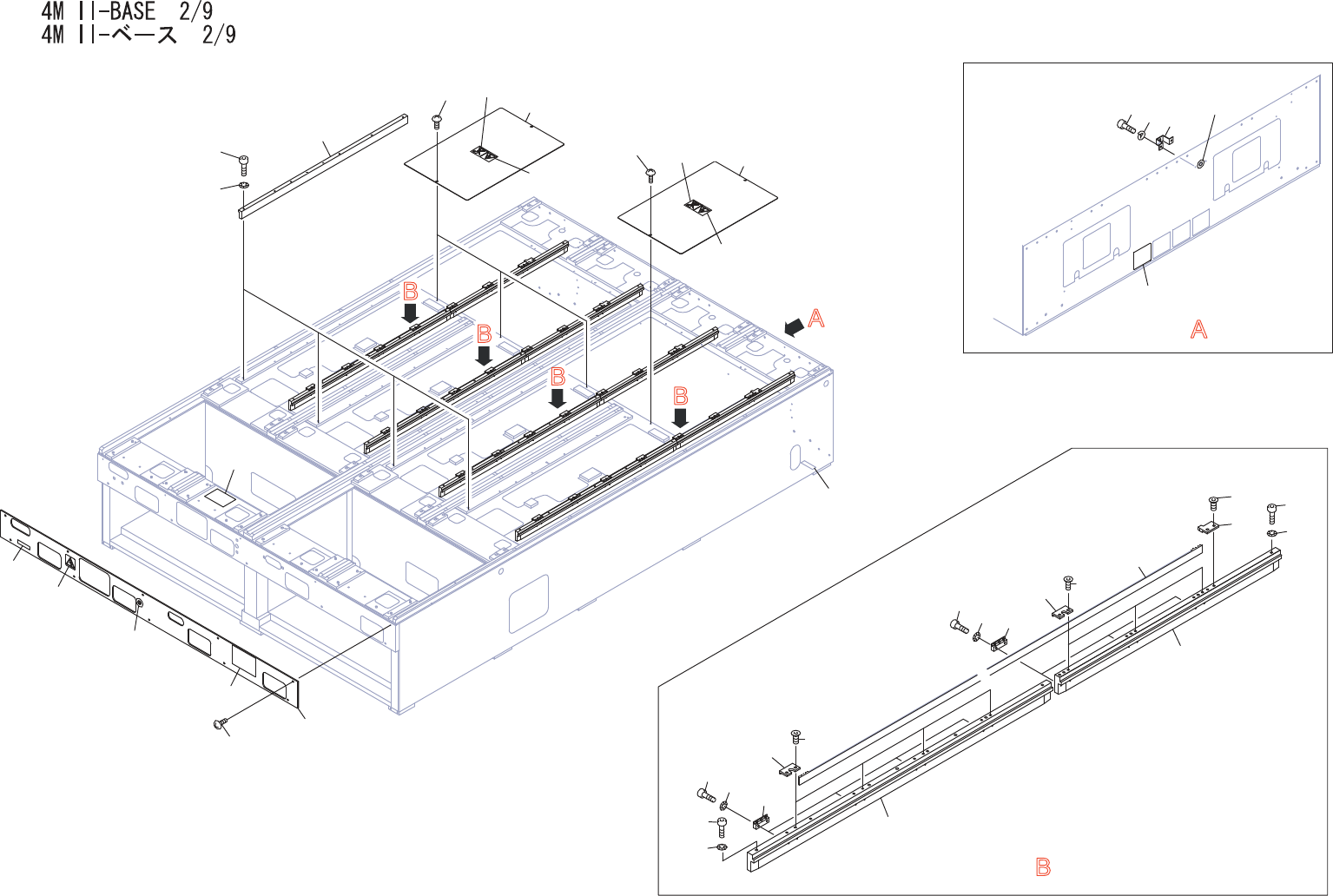

4MII-BASE2/9
4MII-ベース2/9
QK01F02
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PT00493 4 GUIDE ガイド FE
2 H5294A 32 BOLT,HEXSOCKET ボルト六角穴 M04X030 FE
3 W1011A 32 WASHER,CONICAL ワッシャ皿 M-4-L FE
4 PB92393 4 COVER,UPPER カバー上 FE
5 K5171W 8 SCREW,C/RTRUSS 小ネジ十穴トラス M05X006(3ｶｼﾛ) FE
6 PZ25691 4 SEAL シール PL
7 PZ25381 5 SEAL シール PL
8 PZ07821 1 SEAL シール PL
9 PZ08223 1 SEAL シール PL
10 PX07791 1 SEAL,BARCODE シールバーコード OT
11 RX00191 1 NAMEPLATE 銘板 OT
12 PZ40762 1 SEAL シール PL
13 PX08391 1 NAMEPLATE,CAUTION 銘板注意 PL
17 PT00504 4 GUIDE ガイド FE
18 H5294A 32 BOLT,HEXSOCKET ボルト六角穴 M04X030 FE
19 W1011A 32 WASHER,CONICAL ワッシャ皿 M-4-L FE
20 PT00523 4 GUIDE ガイド FE
21 H5294A 16 BOLT,HEXSOCKET ボルト六角穴 M04X030 FE
22 W1011A 16 WASHER,CONICAL ワッシャ皿 M-4-L FE
23 PT00291 4 BLOCK,STOPPER ブロックストッパ FE
24 K5359H 8 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X010 FE
25 PT00221 28 RETAINER 押え FE
26 K5359H 56 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X010 FE
27 PT00211 28 RETAINER 押え FE
28 H5275A 56 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
29 W1010A 56 WASHER,CONICAL ワッシャ皿 M-3-L FE
30 XB00771 4 BELT,TIMING ベルトタイミング OT
31 PB02SK0 1 COVER カバー FE
32 PZ42120 10 SCREW,C/RTRUSS 小ネジ十穴トラス OT
33 PB02SA0 1 BKT ＢＫＴ FE
34 H5297A 2 BOLT,HEXSOCKET ボルト六角穴 M05X008 FE
35 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
36 RX00191 1 NAMEPLATE 銘板 OT
