B B B C D B A F F F F E DETAIL A DETAIL B DETAIL C DETAIL D DETAIL E DETAIL F 20 23 21 22 24 26 25 43 44 45 46 47 50 49 64 65 63 61 60 57 48 59 58 62 41 42 51 52 53 54 56 55 40 32 33 34 10 12 11 14 15 13 18 19 19 17 16 3…

100%1 / 785
4MII-BASE2/9
4MII-ベース2/9
QK01F02
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PT00493 4 GUIDE ガイド FE
2 H5294A 32 BOLT,HEXSOCKET ボルト六角穴 M04X030 FE
3 W1011A 32 WASHER,CONICAL ワッシャ皿 M-4-L FE
4 PB92393 4 COVER,UPPER カバー上 FE
5 K5171W 8 SCREW,C/RTRUSS 小ネジ十穴トラス M05X006(3ｶｼﾛ) FE
6 PZ25691 4 SEAL シール PL
7 PZ25381 5 SEAL シール PL
8 PZ07821 1 SEAL シール PL
9 PZ08223 1 SEAL シール PL
10 PX07791 1 SEAL,BARCODE シールバーコード OT
11 RX00191 1 NAMEPLATE 銘板 OT
12 PZ40762 1 SEAL シール PL
13 PX08391 1 NAMEPLATE,CAUTION 銘板注意 PL
17 PT00504 4 GUIDE ガイド FE
18 H5294A 32 BOLT,HEXSOCKET ボルト六角穴 M04X030 FE
19 W1011A 32 WASHER,CONICAL ワッシャ皿 M-4-L FE
20 PT00523 4 GUIDE ガイド FE
21 H5294A 16 BOLT,HEXSOCKET ボルト六角穴 M04X030 FE
22 W1011A 16 WASHER,CONICAL ワッシャ皿 M-4-L FE
23 PT00291 4 BLOCK,STOPPER ブロックストッパ FE
24 K5359H 8 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X010 FE
25 PT00221 28 RETAINER 押え FE
26 K5359H 56 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X010 FE
27 PT00211 28 RETAINER 押え FE
28 H5275A 56 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
29 W1010A 56 WASHER,CONICAL ワッシャ皿 M-3-L FE
30 XB00771 4 BELT,TIMING ベルトタイミング OT
31 PB02SK0 1 COVER カバー FE
32 PZ42120 10 SCREW,C/RTRUSS 小ネジ十穴トラス OT
33 PB02SA0 1 BKT ＢＫＴ FE
34 H5297A 2 BOLT,HEXSOCKET ボルト六角穴 M05X008 FE
35 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
36 RX00191 1 NAMEPLATE 銘板 OT
59
PTS-NXT2-01JE
Vol.2
B
B
B
C
D
B
A
F
F
F
F
E
DETAIL
A
DETAIL
B
DETAIL
C
DETAIL
D
DETAIL
E
DETAIL
F
20
23
21
22
24
26
25
43
44
45
46
47
50
49
64
65
63
61
60
57
48
59
58
62
41
42
51
52
53
54
56
55
40
32
33
34
10
12
11
14
15
13
18
19
19
17
16
36
39
37
38
31
30
27
28
29
2
3
5
5
6
6
4
4
8
9
7
8
9
7
1
18.1
QK01F02
60
PTS-NXT2-01JE
Vol.2

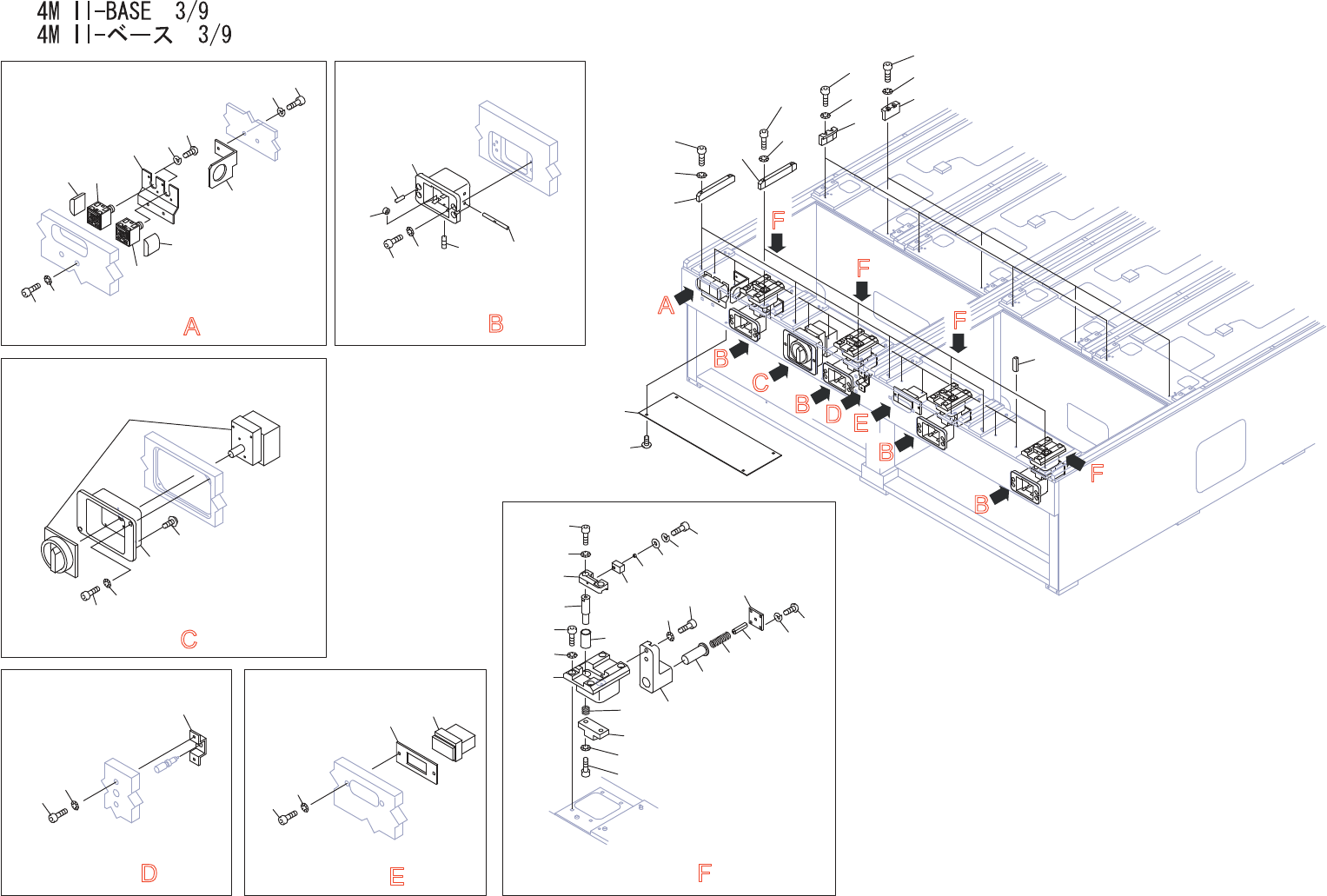

4MII-BASE3/9
4MII-ベース3/9
QK01F02
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 H2063A 8 PIN,SPRING ピンスプリング 5ﾟX18 OT
2 PB19421 1 COVER カバー FE
3 K5171W 4 SCREW,C/RTRUSS 小ネジ十穴トラス M05X006(3ｶｼﾛ) FE
4 PM30071 8 GUIDE ガイド FE
5 H5292T 16 BOLT,HEXSOCKET ボルト六角穴 M04X022 FE
6 W1011A 16 WASHER,CONICAL ワッシャ皿 M-4-L FE
7 PT00022 8 GUIDE ガイド FE
8 H5294A 16 BOLT,HEXSOCKET ボルト六角穴 M04X030 FE
9 W1011A 16 WASHER,CONICAL ワッシャ皿 M-4-L FE
10 PB14801 1 BKT ＢＫＴ FE
11 H5299A 2 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
12 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
13 PB17304 1 BKT ＢＫＴ FE
14 K5255T 4 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X006 FE
15 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
16 H5300A 2 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
17 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
18 S31575 1 SW,PRESSURE ＳＷプレッシャ ISE30-01-65ML OT
18.1 S3158R 1 SW,PRESSURE ＳＷプレッシャ ZSE30-01-65-ML OT
19 PG00861 2 COVER カバー OT
20 PT00161 4 GUIDE ガイド FE
21 H5298A 16 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
22 W1012A 16 WASHER,CONICAL ワッシャ皿 M-5-L FE
23 H21468 8 PIN,PARALLEL ピン平行 MS5-10 FE
24 N4018A 8 SCREW,HEXSOCKETSET ネジ六角穴止め M03X003ｸﾎﾞﾐｻｷ FE
25 PM02971 16 ROLLER ローラ FE
26 PM35901 8 PIN,ROLLER ピンローラ FE
27 PB019R3 1 BKT ＢＫＴ FE
28 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008 FE
29 W1011A 2 WASHER,CONICAL ワッシャ皿 M-4-L FE
30 S3088W 1 SW ＳＷ T3-2-1/E/SVB-SWSOND90 OT
31 K5198D 2 SCREW,WASHERASS'Y 小ネジ座金組込み M04X008P=3ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
32 PB09404 1 BKT ＢＫＴ FE
33 H5300A 2 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
34 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
36 PB24782 1 BKT ＢＫＴ FE
37 H5300A 2 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
38 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
61
PTS-NXT2-01JE
Vol.2
