4MII-BASE3/9
4MII-ベース3/9
QK01F02
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 K10403 1 COUNTER カウンタ H7ET-NV-300 OT
40 PT00151 4 HOLDER,STOPPER ホルダストッパ FE
41 H5322A 16 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
42 W1013A 16 WASHER,CONICAL ワッシャ皿 M-6-H FE
43 PT00133 4 BLOCK,STOPPER ブロックストッパ FE
44 H5299A 8 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
45 W1012A 8 WASHER,CONICAL ワッシャ皿 M-5-L FE
46 PG02183 4 STOPPER ストッパ PL
47 PM72811 4 COLLAR カラー FE
48 H5275A 4 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
49 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
50 W1040R 4 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
51 PM00912 8 SHAFT シャフト FE
52 H4901A 8 BEARING,DRY ベアリングドライ K5B1420 FE
53 PZ00281 8 SPRING スプリング FE
54 PT00141 4 BLOCK,STOPPER ブロックストッパ FE
55 H5322A 8 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
56 W1013A 8 WASHER,CONICAL ワッシャ皿 M-6-H FE
57 PT00461 4 HOLDER,PIN ホルダピン FE
58 H5324A 8 BOLT,HEXSOCKET ボルト六角穴 M06X020 FE
59 W1013A 8 WASHER,CONICAL ワッシャ皿 M-6-H FE
60 PM02312 4 PIN,STOPPER ピンストッパ FE
61 S3260E 4 SPRING スプリング SWU10.5-80 FE
62 PM02292 4 COVER カバー FE
63 H2063T 4 PIN,SPRING ピンスプリング ﾟ5X25 FE
64 K5257A 16 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M04X008 FE
65 W1022A 16 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M/M FE
62
PTS-NXT2-01JE
Vol.2
This page intentionally blank.
63
PTS-NXT2-01JE
Vol.2
C
C
A
A
B
B
B
B
A
A
C
C

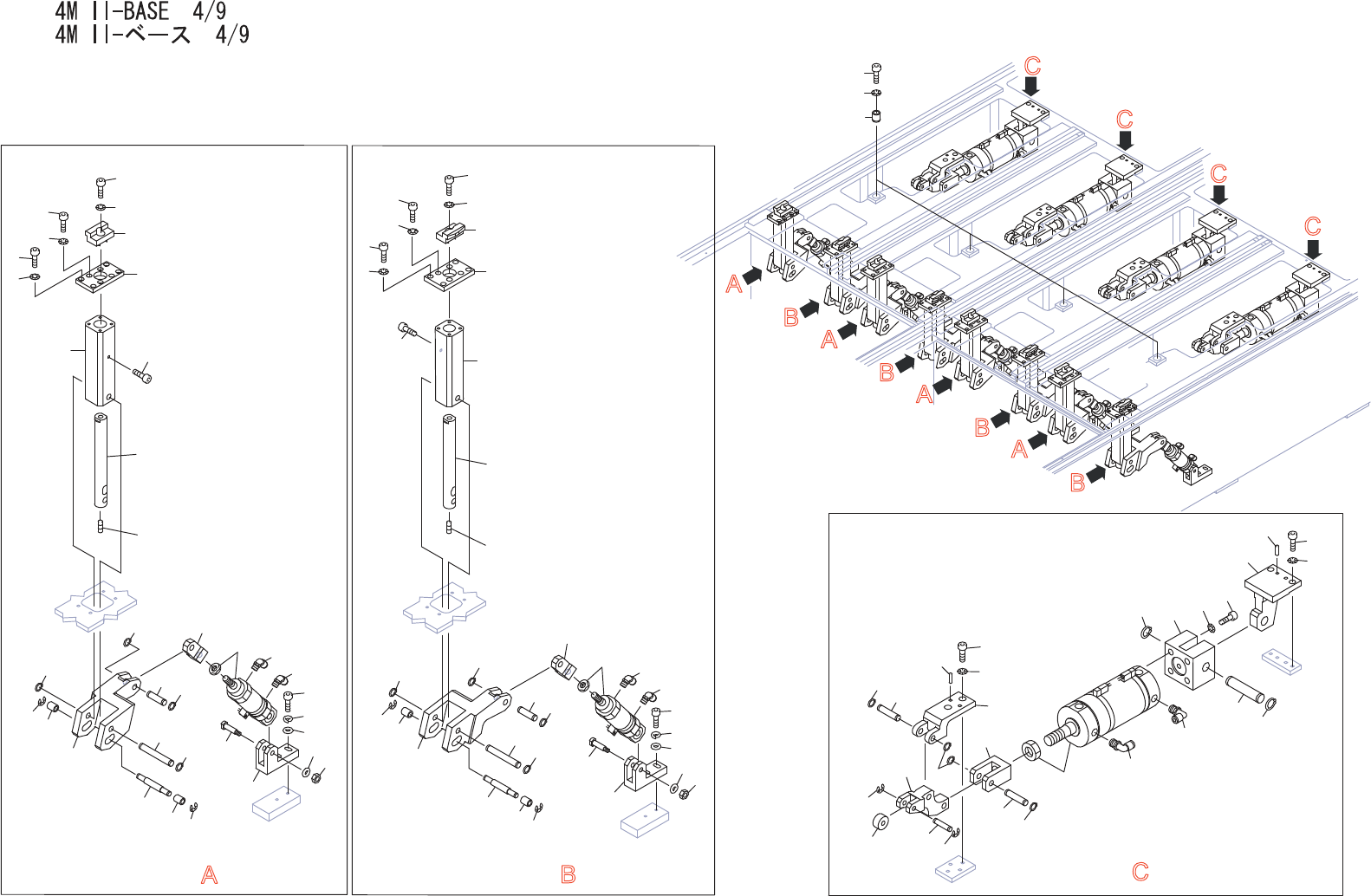

DETAIL
A
DETAIL
B
DETAIL
C
37
36
40
40
35
31
35
39
38
36
36
47
47
42
43
45
44
49
51
50
48
46
41
32
33
34
1
22
22
25
26
27
25
26
27
30
29
30
29
24
24
28
28
23
23
19
19
17
15
17
15
13
14
20
21
20
21
18
19
18
19
16
15
17
16
15
17
9
9
10
10
11
11
12
12
21
21
6
6
7
4
5
4
5
4
5
4
5
8
7
8
3
2
1.1
1.2
42.1
42.1
23.1
23.1
23.1
23.1
