4MII-BASE6/9
4MII-ベース6/9
QK01F02
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM01196 4 BLOCK ブロック FE
2 H5341A 8 BOLT,HEXSOCKET ボルト六角穴 M08X020 FE
3 W1014A 8 WASHER,CONICAL ワッシャ皿 M-8-H FE
4 H20159 8 PIN ピン MS6-15 FE
5 PM23352 4 PLATE プレート FE
7 H5298A 32 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
8 W1012A 32 WASHER,CONICAL ワッシャ皿 M-5-L FE
9 PT00391 4 JAW 爪 FE
10 H5341A 4 BOLT,HEXSOCKET ボルト六角穴 M08X020 FE
11 W1014A 4 WASHER,CONICAL ワッシャ皿 M-8-H FE
12 PM26023 4 HOLDER ホルダ FE
13 PM52491 4 BOLT ボルト FE
14 PM01103 4 SHAFT シャフト FE
15 N4046A 4 SCREW,HEXSOCKETSET ネジ六角穴止め M06X008ｸﾎﾞﾐｻｷ FE
16 PT00642 2 LEVER レバー FE
17 PT00652 2 LEVER レバー FE
18 R50015 8 ROLLER ローラ IRT815 FE
19 PM01123 4 PIN ピン FE
20 S1003K 8 CIR-CLIP サークリップ ST-EW-7(3ｶｼﾛ) FE
21 PM52531 4 PIN ピン FE
22 S1031A 8 CIR-CLIP サークリップ STW10 FE
23 PM52551 4 PIN ピン FE
24 S1031A 8 CIR-CLIP サークリップ STW10 FE
25 PM01015 4 KNUCKLE ナックル FE
26 XS03481 4 CYLINDER,AIR シリンダエアー OT
26.1 Y3049W 8 UNION,ELBOW ユニオンエルボ KJL06-01S(ｼﾛ) OT
27 PT00931 4 BKT,CYLINDER ＢＫＴシリンダ FE
28 H5326A 8 BOLT,HEXSOCKET ボルト六角穴 M06X025ｾﾞﾝﾈｼﾞ FE
29 W1024A 8 WASHER,LOCK ワッシャスプリング 6M/M FE
30 W1045A 8 WASHER,FLAT ワッシャ平 4W-6 FE
31 PM52571 4 PIN ピン FE
32 N1067A 4 NUT,U ナットＵ M06 FE
33 W1040W 4 WASHER,FLAT ワッシャ 平 6M/MX1.6X12.5(1W-6)(3ｶｸﾛ) FE
73
PTS-NXT2-01JE
Vol.2
A
A
C
C
C
C
B
B
DETAIL
A
DETAIL
B
DETAIL
C
3
1
4
2
24
27
35
36
28
29
26
25
15
22
23
22
23
23
20
21
21
23
18
17
17
19
19
17
19
11
12
13
14
8
6
7
6
7
9
10
8
6
7
6
7
9
10
5
11
34
31
32
33
24
25
13
14
12
35
36
34
42
43
38
39
40
37
41
30
20
16
21
21
18
17
19
5
42
25.1
25.1
25.1
25.1
QK01F02
74
PTS-NXT2-01JE
Vol.2

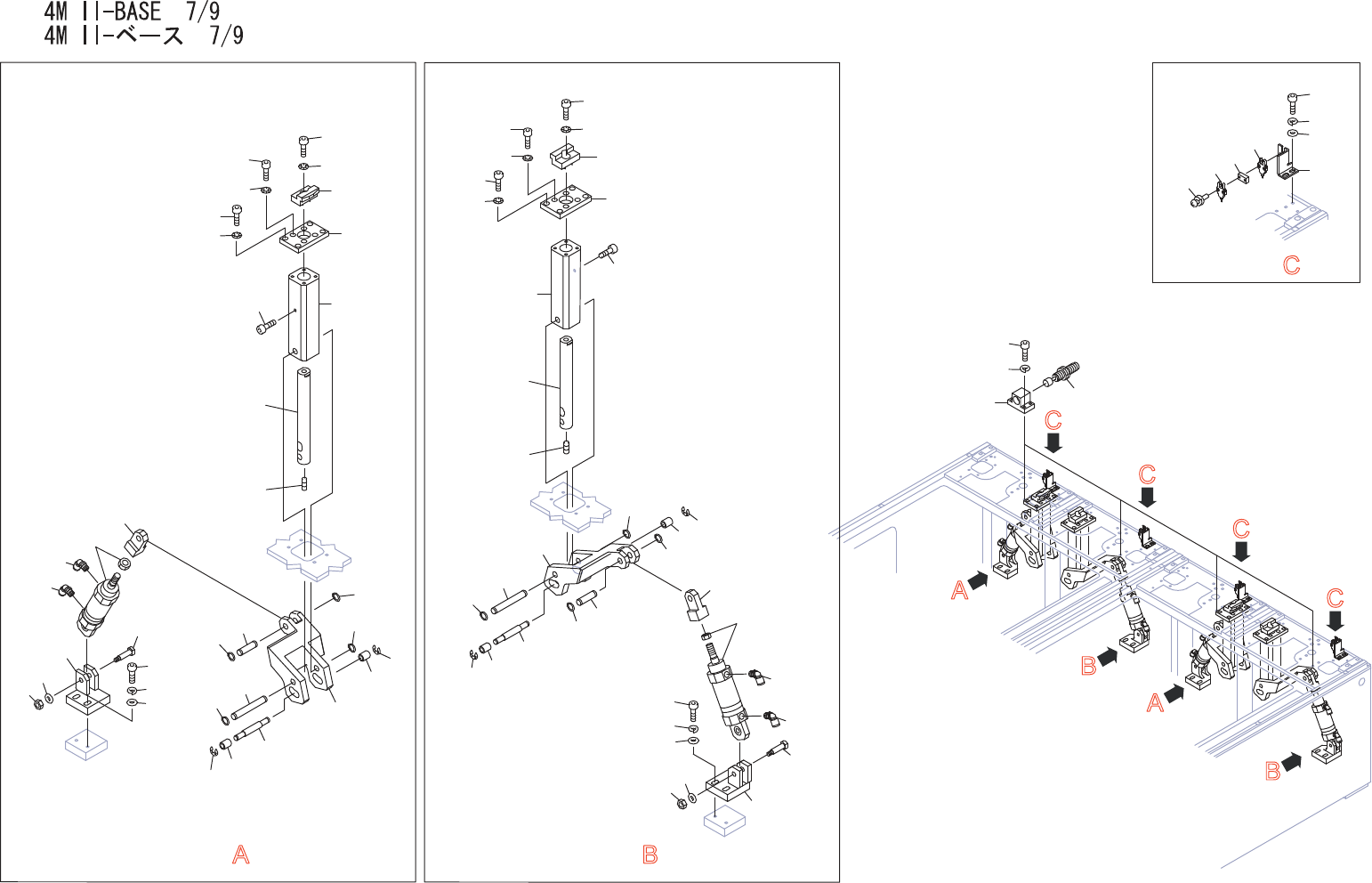

4MII-BASE7/9
4MII-ベース7/9
QK01F02
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM01222 4 BLOCK ブロック FE
2 H5325A 16 BOLT,HEXSOCKET ボルト六角穴 M06X022ｾﾞﾝﾈｼﾞ FE
3 W1024A 16 WASHER,LOCK ワッシャスプリング 6M/M FE
4 A1036B 4 ABSORBER,SHOCK アブソーバショック RBC2015 OT
5 PM23352 4 PLATE プレート FE
6 H5298A 32 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
7 W1012A 32 WASHER,CONICAL ワッシャ皿 M-5-L FE
8 PT00391 4 JAW 爪 FE
9 H5341A 4 BOLT,HEXSOCKET ボルト六角穴 M08X020 FE
10 W1014A 4 WASHER,CONICAL ワッシャ皿 M-8-H FE
11 PM26023 4 HOLDER ホルダ FE
12 PM52491 4 BOLT ボルト FE
13 PM01103 4 SHAFT シャフト FE
14 N4046A 4 SCREW,HEXSOCKETSET ネジ六角穴止め M06X008ｸﾎﾞﾐｻｷ FE
15 PT00662 2 LEVER レバー FE
16 PT00672 2 LEVER レバー FE
17 R50015 8 ROLLER ローラ IRT815 FE
18 PM01123 4 PIN ピン FE
19 S1003K 8 CIR-CLIP サークリップ ST-EW-7(3ｶｼﾛ) FE
20 PM52531 4 PIN ピン FE
21 S1031A 8 CIR-CLIP サークリップ STW10 FE
22 PM52551 4 PIN ピン FE
23 S1031A 8 CIR-CLIP サークリップ STW10 FE
24 PM01015 4 KNUCKLE ナックル FE
25 XS03481 4 CYLINDER,AIR シリンダエアー OT
25.1 Y3049W 8 UNION,ELBOW ユニオンエルボ KJL06-01S(ｼﾛ) OT
26 PM084S2 2 BKT,CYLINDER ＢＫＴシリンダ FE
27 H5326A 4 BOLT,HEXSOCKET ボルト六角穴 M06X025ｾﾞﾝﾈｼﾞ FE
28 W1024A 4 WASHER,LOCK ワッシャスプリング 6M/M FE
29 W1045A 4 WASHER,FLAT ワッシャ平 4W-6 FE
30 PM084R2 2 BKT,CYLINDER ＢＫＴシリンダ FE
31 H5326A 4 BOLT,HEXSOCKET ボルト六角穴 M06X025ｾﾞﾝﾈｼﾞ FE
32 W1024A 4 WASHER,LOCK ワッシャスプリング 6M/M FE
33 W1045A 4 WASHER,FLAT ワッシャ平 4W-6 FE
34 PM52571 4 PIN ピン FE
35 N1067A 4 NUT,U ナットＵ M06 FE
36 W1040W 4 WASHER,FLAT ワッシャ平 6M/MX1.6X12.5(1W-6)(3ｶｸﾛ) FE
37 PB99190 4 BKT,SENSOR ＢＫＴセンサ FE
