D A C E B DETAIL A DETAIL B DETAIL C DETAIL D DETAIL E 11 12 13 14 8 4 18 30 26 33 38 36 37 34 35 29 32 31 28 27 19 20 21 2 3 1 22 23 24 25 39 40 5 15 QK01F02 78 PTS-NXT2-01JE Vol.2

100%1 / 785
This page intentionally blank.
77
PTS-NXT2-01JE
Vol.2
D
A
C
E
B
DETAIL
A
DETAIL
B
DETAIL
C
DETAIL
D
DETAIL
E
11
12
13
14
8
4
18
30
26
33
38
36
37
34
35
29
32
31
28
27
19
20
21
2
3
1
22
23
24
25
39
40
5
15
QK01F02
78
PTS-NXT2-01JE
Vol.2

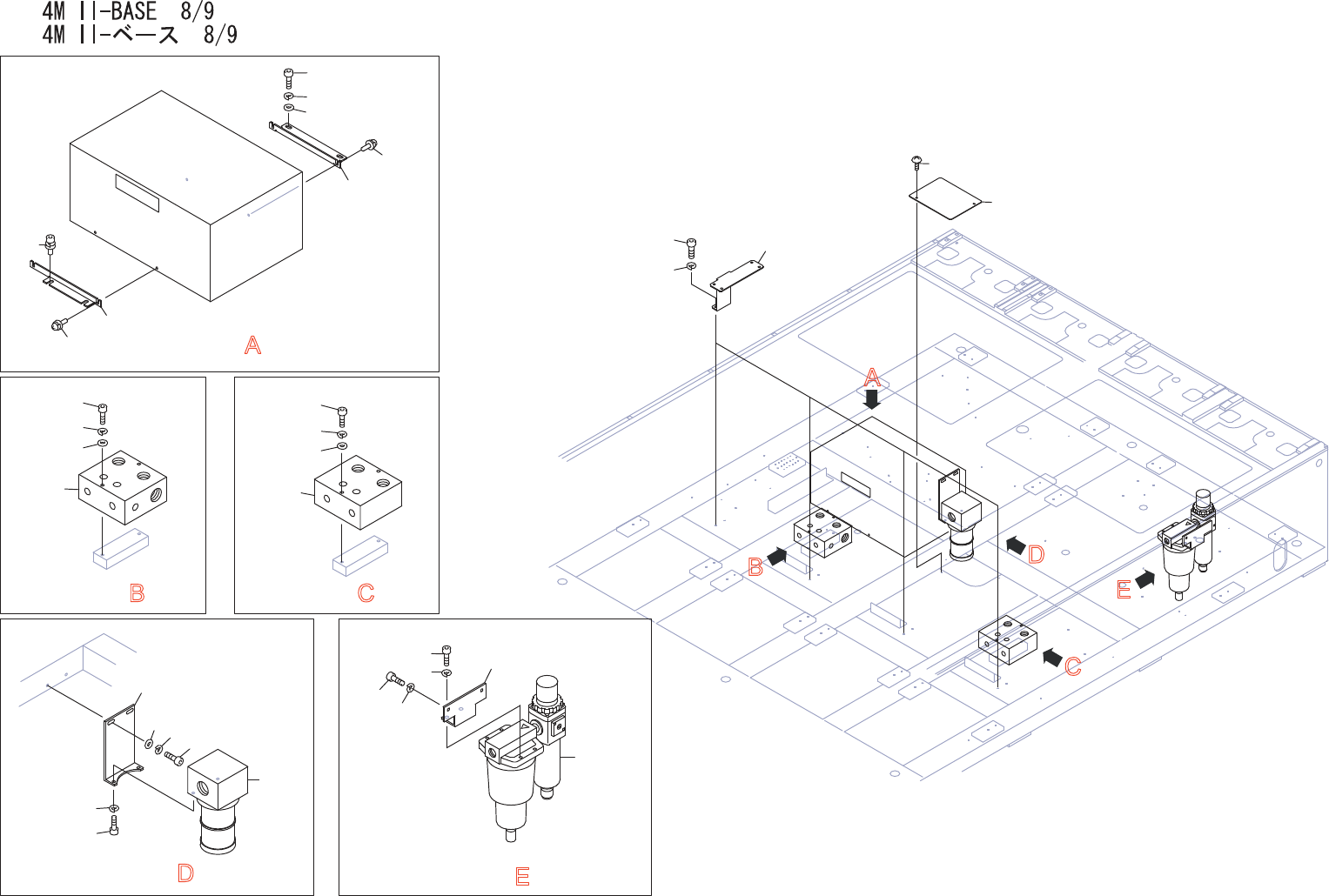

4MII-BASE8/9
4MII-ベース8/9
QK01F02
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB97460 4 BKT,PIPING ＢＫＴ配管 FE
2 H5298A 8 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
3 W1023A 8 WASHER,LOCK ワッシャスプリング 5M/M FE
4 PB008F2 1 BKT ＢＫＴ FE
5 K51999 2 SCREW,WASHERASS'Y 小ネジ座金組込み M04X012P=3ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
8 H5318T 2 BOLT,HEXSOCKETWASHERASSY ボルト六角穴座金付 M05X16WAｿｹｯﾄSPﾀｲﾌﾟ FE
11 PB00WS1 1 BKT ＢＫＴ FE
12 H5299A 2 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
13 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
14 W1044A 2 WASHER,FLAT ワッシャ平 4W-5 FE
15 K51999 2 SCREW,WASHERASS'Y 小ネジ座金組込み M04X012P=3ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
18 PM07ZN2 1 MANIFOLD,AIR マニホールドエアー AL
19 H5311A 2 BOLT,HEXSOCKET ボルト六角穴 M05X060 FE
20 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
21 W1040T 2 WASHER,FLAT ワッシャ平 5M/MX1.0X10(1W-5)(3ｶｸﾛ) FE
22 PM07ZM2 1 MANIFOLD,AIR マニホールドエアー FE
23 H5311A 2 BOLT,HEXSOCKET ボルト六角穴 M05X060 FE
24 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
25 W1040T 2 WASHER,FLAT ワッシャ平 5M/MX1.0X10(1W-5)(3ｶｸﾛ) FE
26 PB93903 1 BKT ＢＫＴ FE
27 H5299A 2 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
28 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
29 W1044A 2 WASHER,FLAT ワッシャ平 4W-5 FE
30 H3019R 1 FILTER フィルタ MVF-20 OT
31 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
32 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
33 PB92343 1 BKT ＢＫＴ FE
34 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
35 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
36 H5320A 2 BOLT,HEXSOCKET ボルト六角穴 M06X010 FE
37 W1024A 2 WASHER,LOCK ワッシャスプリング 6M/M FE
38 XH00121 1 FILTERREGULATOR フィルタレギュレータ OT
39 PB010X0 1 COVER カバー FE
40 K5172L 2 SCREW,C/RTRUSS 小ネジ 十穴トラス M04X006(3ｶｼﾛ) FE
