4MII-BASE9/9 4MII -ベース 9/9 QK01F02 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PB010E0 2 COVER カバー FE 1.1 PB01GT0 2 COVER カバー FE OPTION 2 K5171W 8 SCRE…

100%1 / 785
A
B
C
DETAIL
A
DETAIL
B
DETAIL
C
OPTION
18
19
20
13
9
8
11
12
10
7
5
4
3
3
1
6
2
14
15
16
23
24
22
26
27
28
26
27
28
1.1
29
30
29
30
13.1
13.2
QK01F02
80
PTS-NXT2-01JE
Vol.2

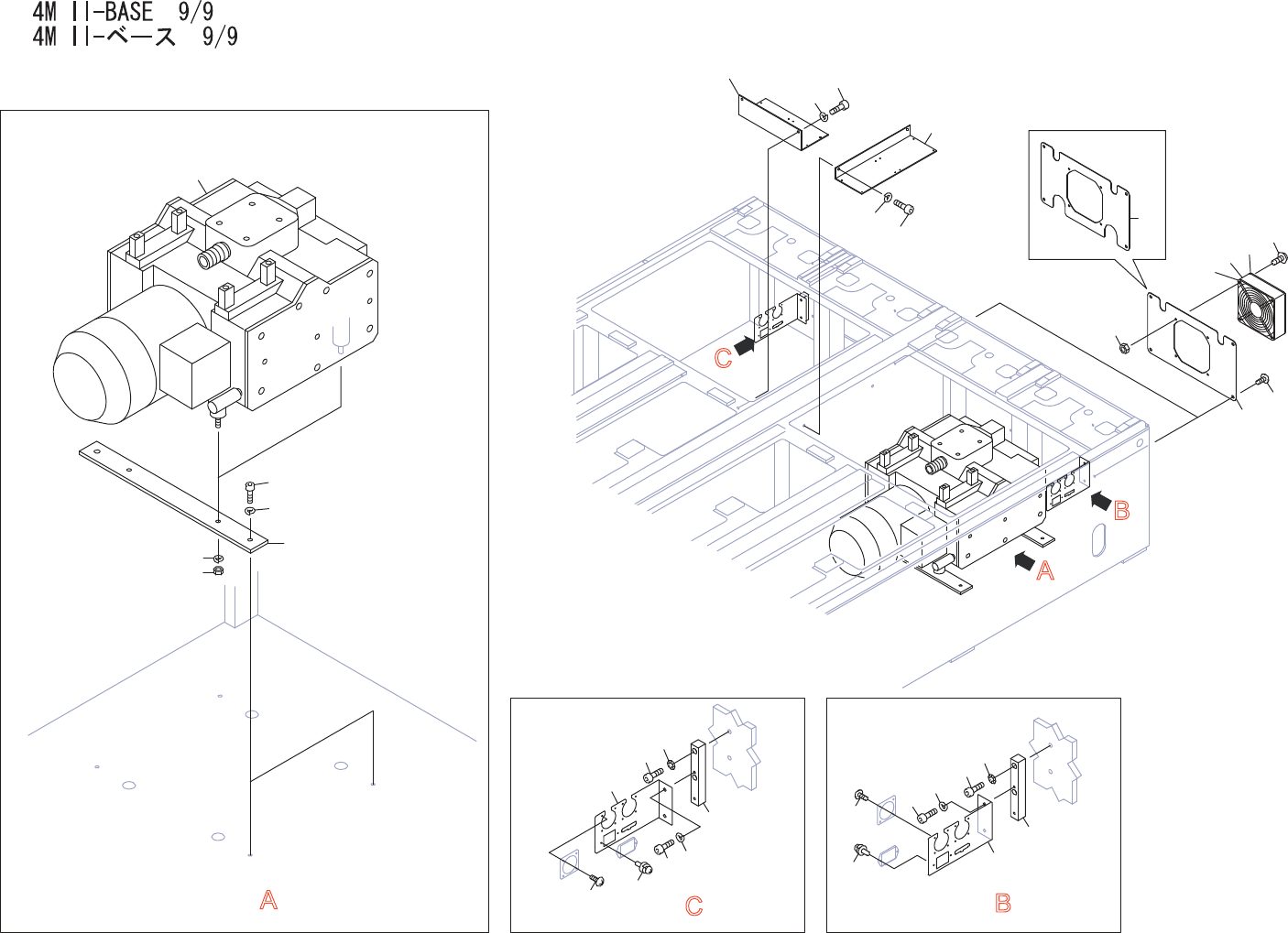

4MII-BASE9/9
4MII-ベース9/9
QK01F02
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB010E0 2 COVER カバー FE
1.1 PB01GT0 2 COVER カバー FE OPTION
2 K5171W 8 SCREW,C/RTRUSS 小ネジ十穴トラス M05X006(3ｶｼﾛ) FE
3 K1141G 4 GUARD,FIN ガードフィン 109-1000G OT
4 H30129 2 FAN ファン 9G1224G4D01 OT
5 K51986 8 SCREW,WASHERASS'Y 小ネジ座金組込み M04X040P=3ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
6 N1080H 8 NUT,HEX ナット六角 M04(ｻﾞﾂｷ)(3ｶｼﾛ) FE
7 PB005H1 1 BKT ＢＫＴ FE
8 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
9 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
10 PB005G1 1 BKT ＢＫＴ FE
11 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
12 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
13 XP01601 1 PUMP,VACUUM ポンプバキューム OT
13.1 . 4 NUT,HEX ナット六角 FE ACC-13
13.2 . 4 WASHER,LOCK ワッシャスプリング FE ACC-13
14 PB93361 2 PLATE プレート FE
15 H5322A 4 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
16 W1024A 4 WASHER,LOCK ワッシャスプリング 6M/M FE
18 RB04433 1 BKT ＢＫＴ OT
19 H5297A 2 BOLT,HEXSOCKET ボルト六角穴 M05X008 FE
20 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
22 RB04423 1 BKT ＢＫＴ OT
23 H5297A 2 BOLT,HEXSOCKET ボルト六角穴 M05X008 FE
24 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
26 PB00SA0 2 SPACER スペーサ FE
27 H5263C 4 BOLT,HEXSOCKET ボルト六角穴 M05X016 FE
28 W1012A 4 WASHER,CONICAL ワッシャ皿 M-5-L FE
29 K5171S 16 SCREW,C/RTRUSS 小ネジ十穴トラス M03X006(3ｶｼﾛ) FE
30 K5198B 4 SCREW,WASHERASS'Y 小ネジ 座金組込み M03X008P=4ﾅﾍ
ﾞ
ｾﾑｽ(3ｶｼﾛ) FE
81
PTS-NXT2-01JE
Vol.2
A
A
1
8
12
13
14
19
21
20
19
25
26
27
22
23
24
3
4
2
3
4
2
6
7
5
6
7
5
9
10
11
11
10
16
17
18
15
28
29
UB00804
