M3II-DOUBLECONVEYOR3/7 M3 II- ダブルコ ンベア3 /7 QK03R03 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PM052G8 1 PLATE,RETAINING プレー ト押 え FE 2 H5168D 6 BOLT…

100%1 / 785
B
B
A
A
C
C
4
4
2
3
1
5
6
7
8
9
10
11.1
13
12
13
12
10
9
44
18
21
33
74
75
76
73
74
75
76
73
73
34
31
42
45
46
33
34
31
35
38
55
56
57
56
57
59
59
48
55
35
74
75
76
73
74
75
76
11
52
53
51
31
33
34
45
46
43
8.1
44
31
33
34
18
48
55
56
57
59
55
57
56
4
68
68
96
97
95
58
58
66
67
65
66
67
65
4
15
15
41
39
22
24
98
100
99
101
102
36
37
19
20
40
23
58
58
62
63
61
62
63
61
70
71
69
70
71
69
70
71
69
70
71
69
32
32
32
32
80
81
79
77
77.1
77.2
78
78.1
78.2
86
87
88
89
90
91
92
93
85
118
111
112
113
114
110
115
116
117
69.2
69.1
69.1
69.2
47
47
16
17
17
16
16
17
17
16
27
28
29
25
29
25
27
28
29
29
25
27
28
29
29
25
27
28
29
29
49
50
49
50
14
14
103
104
26
26
26
26
QK03R03
116
PTS-NXT2-01JE
Vol.2

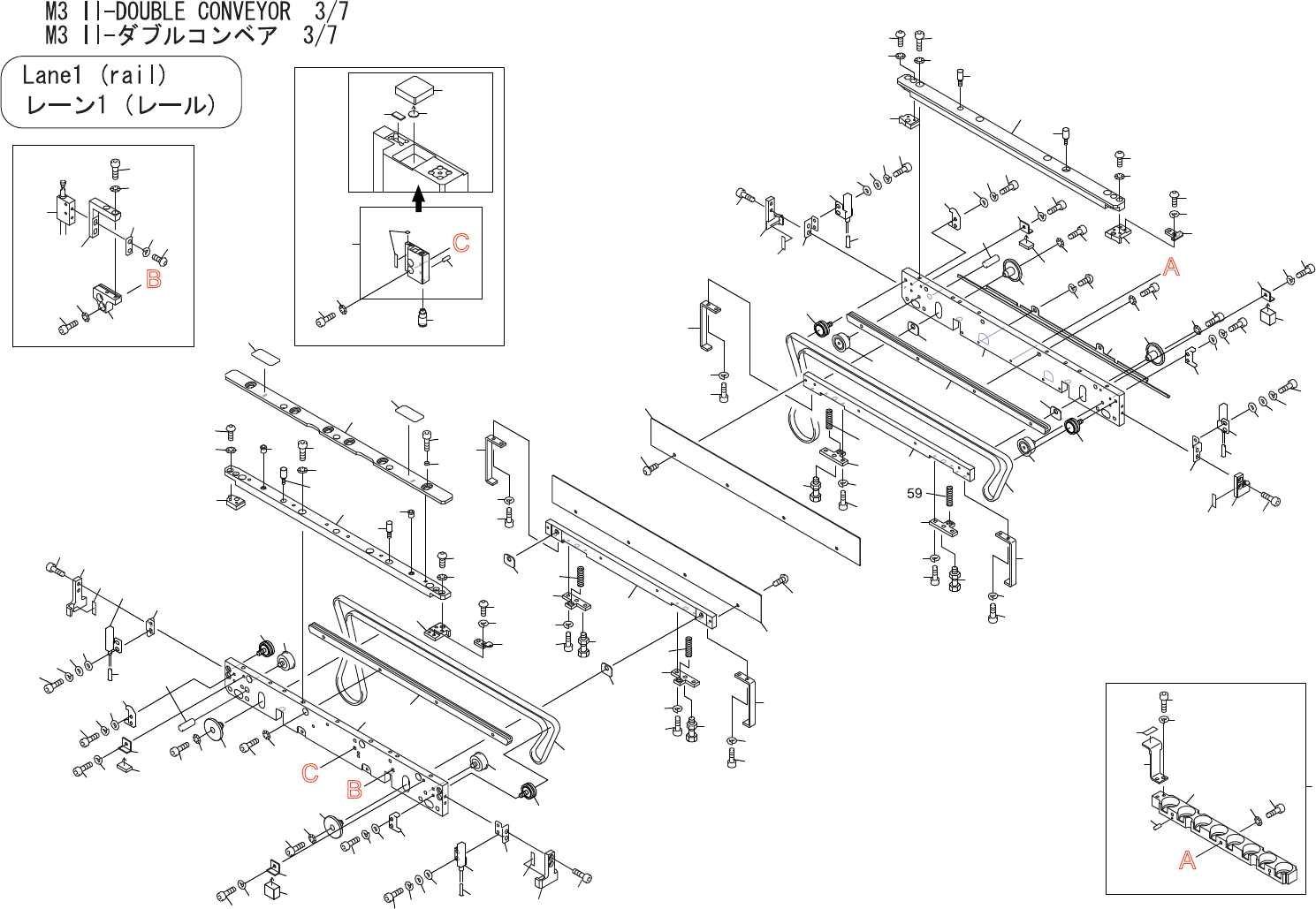

M3II-DOUBLECONVEYOR3/7
M3II-ダブルコンベア3/7
QK03R03
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM052G8 1 PLATE,RETAINING プレート押え FE
2 H5168D 6 BOLT,HEXSOCKET ボルト六角穴 EH410(M04X010ﾁｮｳﾃｲﾄｳ) FE
3 PM07KC1 6 COLLAR カラー FE
4 PM23704 5 PIN,REFERENCE ピン基準 FE
5 PM085L4 1 RAIL レール FE
6 H5289A 4 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
7 W1011A 4 WASHER,CONICAL ワッシャ皿 M-4-L FE
8 PT01224 1 GUIDE ガイド FE
8.1 PT01233 1 GUIDE ガイド FE
9 K5255T 4 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X006 FE
10 W1010A 4 WASHER,CONICAL ワッシャ皿 M-3-L FE
11 PT01213 1 GUIDE ガイド FE
11.1 PT01243 1 GUIDE ガイド FE
12 K5255T 4 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X006 FE
13 W1010A 4 WASHER,CONICAL ワッシャ皿 M-3-L FE
14 H3170B 2 PLUNGER,BALL プランジャボール SBP-4 OT
15 PZ14131 2 SEAL シール PL
16 AA93002 4 PULLEY プーリ OT
17 ADBPP8012 4 PULLEY プーリ OT
18 PM92402 2 BKT,SENSOR ＢＫＴセンサ FE
19 PM05AE1 1 GUIDE ガイド FE
20 PS03151 1 SHEET シート OT
21 H5429N 2 BOLT,HEXSOCKET ボルト六角穴 CBS3-8 FE
22 PM05AH1 1 GUIDE ガイド FE
23 PS03151 1 SHEET シート OT
24 H5429N 2 BOLT,HEXSOCKET ボルト六角穴 CBS3-8 FE
25 XS03500 2 SENSOR,FIBER センサファイバ OT SET
26 PZ37622 4 TUBE チューブ OT
27 H5274A 8 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
28 W1021A 8 WASHER,LOCK ワッシャスプリング 3M/M FE
29 W1041F 16 WASHER,FLAT ワッシャ平 ﾟ3X6ｺｶﾞﾀﾋﾗｻﾞｶﾞﾈ FE
31 PM05AC1 4 GUIDE ガイド FE
32 PP02471 4 SPACER スペーサ FE
33 H5277A 4 BOLT,HEXSOCKET ボルト六角穴 M03X012 FE
34 W1010A 4 WASHER,CONICAL ワッシャ皿 M-3-L FE
35 PM92392 2 BKT,SENSOR ＢＫＴセンサ FE
36 PM05AF1 1 GUIDE ガイド FE
37 PS03151 1 SHEET シート OT
117
PTS-NXT2-01JE
Vol.2
M3II-DOUBLECONVEYOR3/7
M3II-ダブルコンベア3/7
QK03R03
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38 H5429N 2 BOLT,HEXSOCKET ボルト六角穴 CBS3-8 FE
39 PM05AG1 1 GUIDE ガイド FE
40 PS03151 1 SHEET シート OT
41 H5429N 2 BOLT,HEXSOCKET ボルト六角穴 CBS3-8 FE
42 PM050M3 1 PLATE プレート FE
43 PM050N1 1 PLATE プレート FE
44 PM059W1 2 GUIDE,BELT ガイドベルト AL
45 H5288A 8 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
46 W1011A 8 WASHER,CONICAL ワッシャ皿 M-4-L FE
47 XB03290 2 CONVEYOR,BELT コンベアベルト OT
48 PM059T3 2 PLATE,GUIDE プレートガイド FE
49 PM059S2 2 PLATE,CLAMPING プレートクランプ FE
50 K5255A 8 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X004 FE
51 PM085N1 1 RAIL レール FE
52 H5289A 4 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
53 W1011A 4 WASHER,CONICAL ワッシャ皿 M-4-L FE
55 PM05AD2 4 PLATE プレート FE
56 H5275A 8 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
57 W1021A 8 WASHER,LOCK ワッシャスプリング 3M/M FE
58 H55037 4 BOLT ボルト PSST4-15 FE
59 PZ14451 4 SPRING スプリング FE
61 PB90253 2 HOOK フック FE
62 H5275A 4 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
63 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
65 PB90253 2 HOOK フック FE
66 H5275A 4 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
67 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
68 H2014R 2 PIN ピン MSIP6-10 OT
69 PB90501 4 BKT ＢＫＴ FE
69.1 PS03131 2 SHEET シート OT
69.2 PS03141 2 SHEET シート OT
70 H5274A 4 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
71 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
73 PM97051 4 BLOCK,LOCATING ブロック位置決め FE
74 H5275A 8 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
75 W1021A 8 WASHER,LOCK ワッシャスプリング 3M/M FE
76 W1041F 8 WASHER,FLAT ワッシャ平 ﾟ3X6ｺｶﾞﾀﾋﾗｻﾞｶﾞﾈ FE
77 PT01920 1 PLATE,REFERENCE プレート基準 FE
