M3II-DOUBLECONVEYOR6/7 M3 II- ダブルコ ンベア6 /7 QK03R03 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 H2096H 3 PIN,PARALLEL ピン 平行 ﾟ3X 6Bｼｭ (ｽﾃﾝﾚｽ ) OT 2 P…

100%1 / 785
DETAIL
W
W
W
A
B
A
A
A
B
A
A
A
B
A
A
A
B
W
V
DETAIL
V
2
21
39
47
8
28
45
33
29
73
76
82
105
74
105
75
75
105
33
34
35
34
35
78
77
9
27
106
106
46
106
59
30
31
29
30
31
96
94
97
103
95
93
99
102
104
99
91
92
98
100
101
3
6
22
25
40
43
48
51
33
34
35
30
31
29
4
5
10
11
24
23
54
53
50
49
41
42
1
60
60
60
60
68
69
70
79
80
81
71
72
72
74
75
75
107
108
107
108
107
108
107
108
21.1
39.1
84
84
85
86
87
55
57
56
58
36
37
90
36
37
36
37
56
83
QK03R03
128
PTS-NXT2-01JE
Vol.2

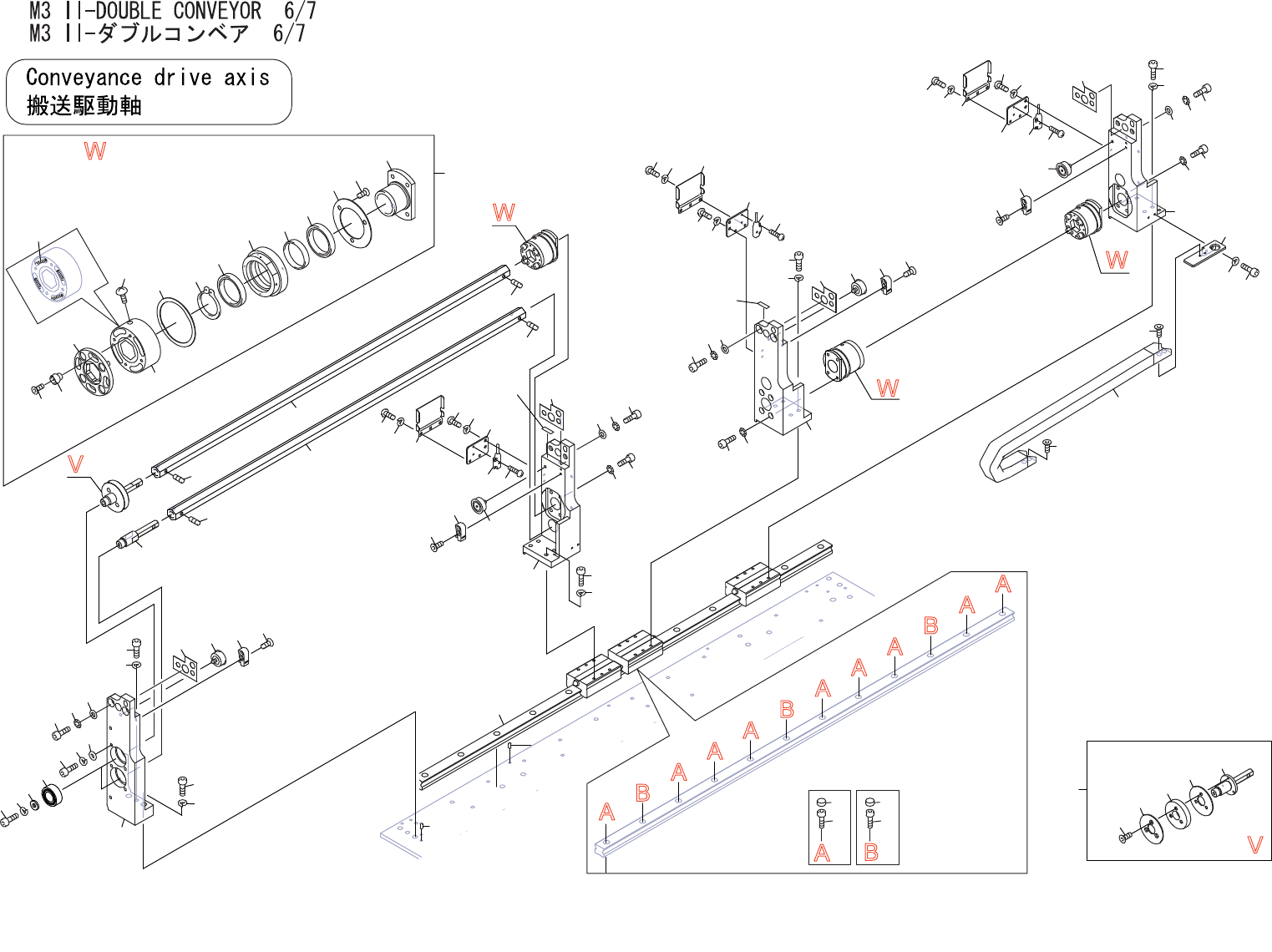

M3II-DOUBLECONVEYOR6/7
M3II-ダブルコンベア6/7
QK03R03
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 H2096H 3 PIN,PARALLEL ピン平行 ﾟ3X6Bｼｭ(ｽﾃﾝﾚｽ) OT
2 PM050A3 1 BKT ＢＫＴ FE
3 PJ16781 1 SHEET シート OT
4 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
5 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
6 PJ12922 2 WASHER ワッシャ OT
8 H5324A 2 BOLT,HEXSOCKET ボルト六角穴 M06X020 FE
9 W1024A 2 WASHER,LOCK ワッシャスプリング 6M/M FE
10 H5426X 1 BOLT,HEXSOCKET ボルト六角穴 M04X025(3ｶｼﾛ) FE
11 W1022A 1 WASHER,LOCK ワッシャスプリング 4M/M FE
21 PM050C4 1 BKT ＢＫＴ FE
21.1 PS03990 1 SHEET シート OT
22 PJ16781 1 SHEET シート OT
23 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
24 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
25 PJ12922 2 WASHER ワッシャ OT
27 H5290A 4 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
28 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
29 PB90393 3 BKT,SENSOR ＢＫＴセンサ FE
30 K5255T 6 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X006 FE
31 W1021A 6 WASHER,LOCK ワッシャスプリング 3M/M FE
33 PP02501 3 RETAINER,WIRING 押え配線 FE
34 K5255A 6 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X004 FE
35 W1021A 6 WASHER,LOCK ワッシャスプリング 3M/M FE
36 XS03381 3 SENSOR センサ OT
37 K5175T 6 SCREW,C/RPAN 小ネジ十穴鍋 M02X005(0ﾊﾞﾝ1ｼｭ)SUS FE
39 PM050E3 1 BKT ＢＫＴ FE
39.1 PS03990 1 SHEET シート OT
40 PJ16781 1 SHEET シート OT
41 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
42 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
43 PJ12922 2 WASHER ワッシャ OT
45 H5290A 4 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
46 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
47 PM050G3 1 BKT ＢＫＴ FE
48 PJ16781 1 SHEET シート OT
49 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
50 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
129
PTS-NXT2-01JE
Vol.2
M3II-DOUBLECONVEYOR6/7
M3II-ダブルコンベア6/7
QK03R03
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
51 PJ12922 2 WASHER ワッシャ OT
53 H5290A 4 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
54 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
55 XG01301 1 GUIDE,RAIL ガイドレール OT
56 K20089 12 CAP キャップ C04 OT
57 PZ09961 9 BOLT,HEXSOCKET ボルト六角穴 OT
58 H5426S 3 BOLT,HEXSOCKET ボルト六角穴 M04X018(3ｶｼﾛ) FE
59 H2096H 5 PIN,PARALLEL ピン平行 ﾟ3X6Bｼｭ(ｽﾃﾝﾚｽ) OT
60 AA45L03 4 PULLEY プーリ OT
68 PB90481 1 BKT ＢＫＴ FE
69 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
70 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
71 K41620 1 FLEXIBLETRACK ケーブルベア 07.10-018-0-17-060.10.12 OT
72 K5357M 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
73 H4175A 2 BEARING ベアリング 6000ZZ OT
74 PM06366 2 SHAFT シャフト FE
75 N40930 4 SCREW,HEXSOCKETSET ネジ六角穴止め M04X004 FE
76 W10872 2 WASHER ワッシャ WSSB12-5-2 OT
77 H5299A 2 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
78 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
79 H5287A 4 BOLT,HEXSOCKET ボルト六角穴 M04X008 FE
80 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
81 W1043A 4 WASHER,FLAT ワッシャ平 4W-4 FE
82 PM058N2 1 SHAFT シャフト FE
83 AA6TR02 1 PULLEY プーリ OT
84 PP02310 2 FLANGE フランジ FE
85 PZ39081 1 PULLEY プーリ OT
86 K5358C 3 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X012 FE
87 PM087H1 1 SHAFT シャフト FE
90 AA60B03 3 PULLEY プーリ OT
91 PM02051 4 COLLAR カラー FE
92 PZ31901 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 OT
93 PH01510 1 PULLEY プーリ OT
94 PM61335 1 PULLEY プーリ AL
95 PZ31891 4 SCREW,C/RTRUSS 小ネジ十穴トラス OT
96 PZ14361 4 SPRING スプリング FE
97 S1046A 1 CIR-CLIP サークリップ WR19 OT
98 PP02280 1 FLANGE フランジ FE
