QK03W03
150
PTS-NXT2-01JE
Vol.2

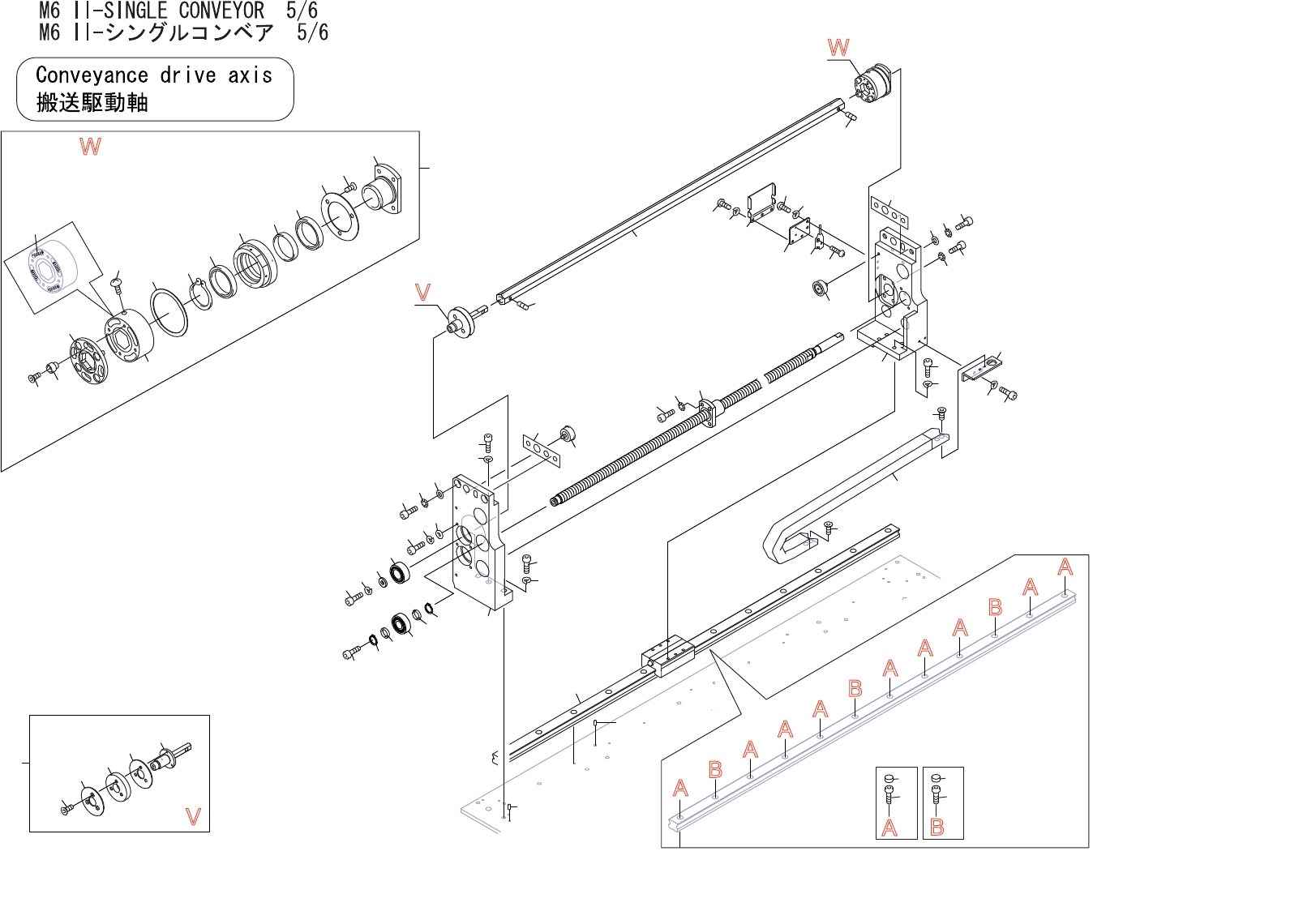

M6II-SINGLECONVEYOR5/6
M6II-シングルコンベア5/6
QK03W03
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 H2096H 3 PIN,PARALLEL ピン平行 ﾟ3X6Bｼｭ(ｽﾃﾝﾚｽ) OT
2 PM04XG3 1 BKT ＢＫＴ FE
3 PJ16801 1 SHEET シート OT
4 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
5 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
6 PJ12922 2 WASHER ワッシャ OT
8 H5324A 2 BOLT,HEXSOCKET ボルト六角穴 M06X020 FE
9 W1024A 2 WASHER,LOCK ワッシャスプリング 6M/M FE
10 H54275 1 BOLT,HEXSOCKET ボルト六角穴 M06X030(3ｶｼﾛ) FE
11 W1024A 1 WASHER,LOCK ワッシャスプリング 6M/M FE
12 S1031A 2 CIR-CLIP サークリップ STW10 OT
13 W10049 2 WASHER ワッシャ LRB10-1.0 OT
14 H4202Z 1 BEARING ベアリング 6900ZZ OT
15 XN00222 1 SCREW ネジ OT
15.1 H52966 1 BOLT,HEXSOCKET ボルト六角穴 M05X006 FE
16 H5506E 2 BOLT,HEXSOCKET ボルト六角穴 CBS4-10 FE
17 W1011A 2 WASHER,CONICAL ワッシャ皿 M-4-L FE
21 PM04XK4 1 BKT ＢＫＴ FE
22 PJ16801 1 SHEET シート OT
23 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
24 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
25 PJ12922 2 WASHER ワッシャ OT
27 H5290A 4 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
28 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
29 PB90393 1 BKT,SENSOR ＢＫＴセンサ FE
30 K5255T 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X006 FE
31 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
32 PP02501 1 RETAINER,WIRING 押え配線 FE
34 K5255A 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X004 FE
35 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
36 XS03381 1 SENSOR センサ OT
37 K5175T 2 SCREW,C/RPAN 小ネジ十穴鍋 M02X005(0ﾊﾞﾝ1ｼｭ)SUS FE
55 XG01311 1 GUIDE,RAIL ガイドレール OT
56 K20089 12 CAP キャップ C04 OT
57 PZ09961 9 BOLT,HEXSOCKET ボルト六角穴 OT
58 H5426S 3 BOLT,HEXSOCKET ボルト六角穴 M04X018(3ｶｼﾛ) FE
59 H2096H 5 PIN,PARALLEL ピン平行 ﾟ3X6Bｼｭ(ｽﾃﾝﾚｽ) FE
60 AA45L03 2 PULLEY プーリ OT
151
PTS-NXT2-01JE
Vol.2
M6II-SINGLECONVEYOR5/6
M6II-シングルコンベア5/6
QK03W03
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
68 PB91062 1 BKT ＢＫＴ FE
69 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
70 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
71 K41622 1 FLEXIBLETRACK ケーブルベア 07.10-018-0-19-160.10.12 OT
72 K5357M 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
73 H4175A 1 BEARING ベアリング 6000ZZ OT
74 PM06366 1 SHAFT シャフト FE
75 N40930 4 SCREW,HEXSOCKETSET ネジ六角穴止め M04X004 FE
76 W10872 1 WASHER ワッシャ WSSB12-5-2 OT
77 H5299A 1 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
78 W1023A 1 WASHER,LOCK ワッシャスプリング 5M/M FE
79 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008 FE
80 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
81 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
83 AA6TR02 1 PULLEY プーリ OT
84 PP02310 2 FLANGE フランジ FE
85 PZ39081 1 PULLEY プーリ OT
86 K5358C 3 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X012 FE
87 PM087H1 1 SHAFT シャフト FE
90 AA60B03 1 PULLEY プーリ OT
91 PM02051 4 COLLAR カラー FE
92 PZ31901 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 OT
93 PH01510 1 PULLEY プーリ OT
94 PM61335 1 PULLEY プーリ AL
95 PZ31891 4 SCREW,C/RTRUSS 小ネジ十穴トラス OT
96 PZ14361 4 SPRING スプリング FE
97 S1046A 1 CIR-CLIP サークリップ WR19 OT
98 PP02280 1 FLANGE フランジ FE
99 H4104A 2 BEARING ベアリング DDA-2520 OT
100 PP02270 1 FLANGE フランジ AL
101 PZ31881 3 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 OT
102 PM10313 1 COLLAR カラー FE
103 PZ16793 1 PULLEY プーリ AL
104 PM63091 1 HOLDER ホルダ FE
105 H5289A 4 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
106 W1011A 4 WASHER,CONICAL ワッシャ 皿 M-4-L FE
