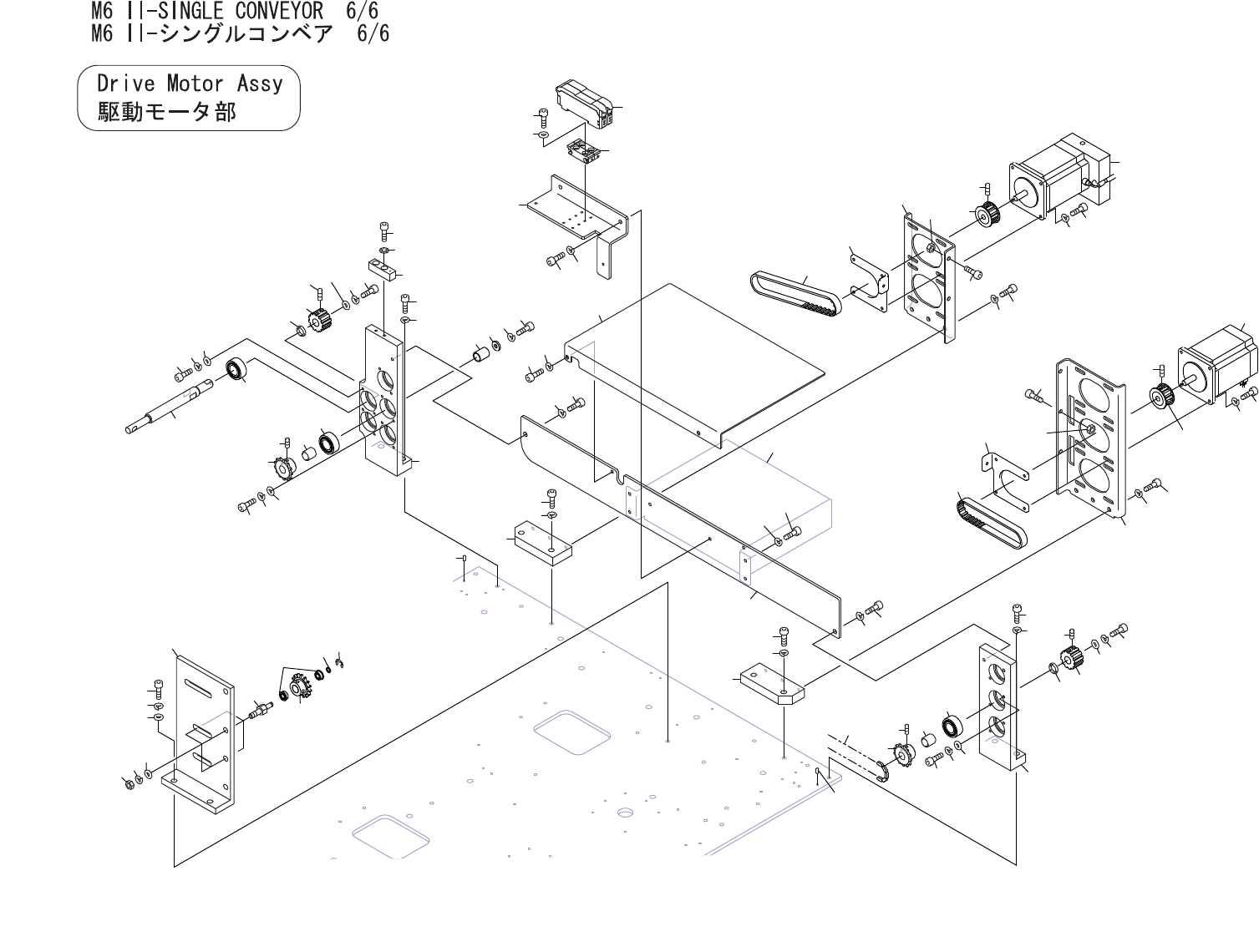

M6II-SINGLECONVEYOR6/6
M6II-シングルコンベア6/6
QK03W03
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM058R4 1 SHAFT シャフト FE
2 H4175A 1 BEARING ベアリング 6000ZZ OT
3 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008 FE
4 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
5 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
6 W1088B 1 WASHER ワッシャ WSSB13-10-3 FE
7 PZ11471 1 PULLEY プーリ OT
8 N4026A 1 SCREW,HEXSOCKETSET ネジ六角穴止め M04X004ｸﾎﾞﾐｻｷ FE
9 H5300A 1 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
10 W1023A 1 WASHER,LOCK ワッシャスプリング 5M/M FE
10.1 W1044A 1 WASHER,FLAT ワッシャ平 4W-5 FE
11 W10872 1 WASHER ワッシャ WSSB12-5-2 OT
12 H4175A 1 BEARING ベアリング 6000ZZ FE
13 PZ00942 1 SPROCKET スプロケット OT
14 N4026A 1 SCREW,HEXSOCKETSET ネジ六角穴止め M04X004ｸﾎﾞﾐｻｷ FE
15 PM29232 1 COLLAR カラー FE
16 PM36933 1 COLLAR カラー FE
17 H5299A 1 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
18 W1023A 1 WASHER,LOCK ワッシャスプリング 5M/M FE
20 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008 FE
21 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
22 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
23 PM096T0 1 BKT ＢＫＴ FE
24 H5323A 2 BOLT,HEXSOCKET ボルト六角穴 M06X018 FE
25 W1024A 2 WASHER,LOCK ワッシャスプリング 6M/M FE
26 H2096H 3 PIN,PARALLEL ピン平行 ﾟ3X6Bｼｭ(ｽﾃﾝﾚｽ) OT
27 W1088B 1 WASHER ワッシャ WSSB13-10-3 FE
28 PZ11471 1 PULLEY プーリ OT
29 N4026A 1 SCREW,HEXSOCKETSET ネジ六角穴止め M04X004ｸﾎﾞﾐｻｷ FE
30 H5300A 1 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
31 W1023A 1 WASHER,LOCK ワッシャスプリング 5M/M FE
32 W1044A 1 WASHER,FLAT ワッシャ平 4W-5 FE
33 H4175A 1 BEARING ベアリング 6000ZZ FE
34 PZ00942 1 SPROCKET スプロケット OT
35 N4026A 1 SCREW,HEXSOCKETSET ネジ六角穴止め M04X004ｸﾎﾞﾐｻｷ FE
36 PM29232 1 COLLAR カラー FE
37 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008 FE
38 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
155
